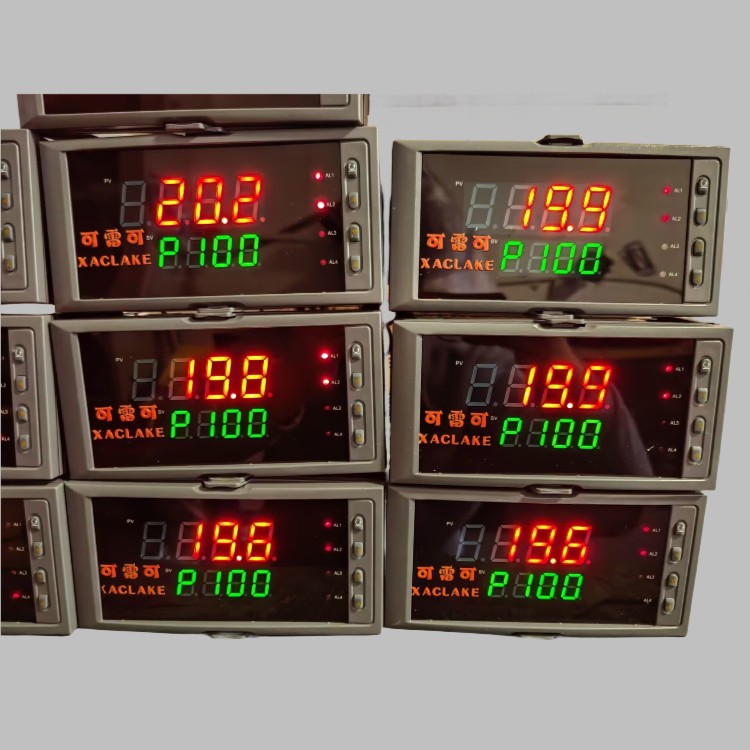

CIA11-94/26/04/42系列产品具有显示、控制、变送、通讯及兼容多种信号输入等功能。采用无跳线技术，可实现多种输入信号之间的轻松切换，采用表面封装模块化工艺，大大提高了仪表的抗干扰能力，输出回路全部采用光电隔离, 抗干扰能力强，对各种非线性输入信号进行高精度的线性校正。

开关量输出

·继电器控制输出-ON/OFF（带回差）

·触点容量  AC220V/3A，DC24V/（阻性负载）

·可控哇控制输出-SCR（过零触发脉冲）输出，AC 400V/0.

·固态继电器输出-SSR（固态继电器控制信号）输出，DC-5V~24V/30mA

·双向可控硅输出-SOT（可控硅输出），AC 600V/16A

通讯输出

·标准串行双向通讯接口               ·通讯方式：RS-232C，RS-485(定做 价格加钱)

·波特率-300bps~9300bps（内部自由设定）

馈电输出           ·DC 24V，负载≤30mA

特性

温度控制仪测量精度     ·±0.2%FS±1字或±0.5%FS±1字

分辨率         ·±1字

显示范围     ·数字：-1999~9999                  ·光柱：0~***

显示方式     ·四位高亮度LED数码显示        ·发光二极管工作状态显示

                     ·单屏数码显示                            ·单屏数码+单光柱子显示

温度控制仪控制方式     ·可选择上限、下限或上上限、下下限控制，带有常开/常闭输出

控制设定值 ·控制设定值和回差值全量程内自由设定

温度补         ·0~50℃温度自动补偿

测量油槽和顶盖液位，使用的PR-46W型液位变送器，精度高、稳定性好，对于测量油槽小量程的油位，是该变送器的主要特点。对测量顶盖液位。使用安装时应注意防水，将电缆接入端子箱，避免有水进入电缆的导气管内，造成不能使用。

转速测量系统由XALTHYYXGS公司生产的PLC-4S型电气转速和ZKZ-4型机械转速开关两部分组成，测速装置安装于发电机顶部，通过齿盘、由零转速传感器产生正比于机组轴转速的脉冲信号。该转速测量系统特点：信号的幅值恒定，即使很低的转速，其信号也不会丢失，传感器信号送至电气PLC转速信号处理装置；提供13个可任意整定动作值(1％-200nr)的电气接点信号、爬行接点信号；2路对应于机组0-200nr的4-20mA模拟量输出；通过液显面板可修改动作参数；1组机械式转速开关，作用于机组过速保护；带机组运行顶灯；可根据用户要求提供4个机械开关。此装置在国内领先，已在多个电站使用。

安装于水轮机仪表柜上的另一套ZKZ-2A转速信号装置用于接收PT信号，输出6路可调节的电气接点信号和l路对应于机组0-200nr的4-20mA模拟量信号。
