价 格: | 面议 | |
型号/规格: | FNK6050K | |
品牌/商标: | FNK | |
封装形式: | TO-220-3L | |
环保类别: | 无铅环保型 | |
安装方式: | 贴片式 | |
包装方式: | 卷带编带包装 | |
功率特征: | 中功率 |
绝缘栅型场效应管的工作原理(以N沟道增强型MOS场效应管为例)它是利用UGS来控制“感应电荷”的多少,以改变由这些“感应电荷”形成的导电沟道的状况,然后达到控制漏极电流的目的。在制造管子时,通过工艺使绝缘层中出现大量正离子,故在交界面的另一侧能感应出较多的负电荷,这些负电荷把高渗杂质的N区接通,形成了导电沟道,即使在VGS=0时也有较大的漏极电流ID。当栅极电压改变时,沟道内被感应的电荷量也改变,导电沟道的宽窄也随之而变,因而漏极电流ID随着栅极电压的变化而变化。
dzsc/19/4489/19448936.jpg
dzsc/19/4489/19448936.jpg
惠州市乾野电子有限公司(简称FNK-TECH) 成立于2003 年。 从事各种大功率半导体器件与功率集成器件设计、生产和销售,是中国大功率半导体器件的领航设计与销售企业。 目前(20V-250V)大功率Trench-MOS 器件、(500V-650V)SJ-MOS器件、普通高压MOS器件(600V)已量产与销售, 并取得国内和国际的多项技术。 公司是中国研发成功并上量销售650V 超结-MOSFET(SJ-MOSFET)的设计公司,目标成为客户全球价值的功率半导体器件与服务供应商。 dzsc/19/4490/19449030.jpg dzsc/19/4490/19449030.jpg 场效应管的主要参数 IF---二极管正向电流 IGSS---漏极短路时截止栅电流 IDSS1---对管管漏源饱和电流 IDSS2---对管第二管漏源饱和电流 Iu---衬底电流 Ipr---电流脉冲峰值(外电路参数) gfs---正向跨导 Gp---功率增益

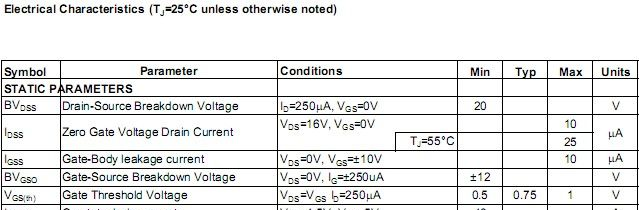

惠州市乾野电子有限公司(简称FNK-TECH) 成立于2003 年。 从事各种大功率半导体器件与功率集成器件设计、生产和销售,是中国大功率半导体器件的领航设计与销售企业。 目前(20V-250V)大功率Trench-MOS 器件、(500V-650V)SJ-MOS器件、普通高压MOS器件(600V)已量产与销售, 并取得国内和国际的多项技术。 公司是中国研发成功并上量销售650V 超结-MOSFET(SJ-MOSFET)的设计公司,目标成为客户全球价值的功率半导体器件与服务供应商。 dzsc/19/4490/19449031.jpg dzsc/19/4490/19449031.jpg 场效应管的这样参数 Gps---共源极中和高频功率增益 GpG---共栅极中和高频功率增益 GPD---共漏极中和高频功率增益 ggd---栅漏电导 gds---漏源电导 K---失调电压温度系数 Ku---传输系数 L---负载电感(外电路参数) LD---漏极电感 Ls---源极电感 rDS---漏源电阻 rDS(on)---漏源通态电阻 rDS(of)---漏源断态电阻 rGD---栅漏电阻 rGS---栅源电阻
