价 格: | 面议 | |
型号/规格: | SSM3K17SU | |
品牌/商标: | TOSHIBA(东芝) | |
封装形式: | SOT-323 | |
环保类别: | 无铅环保型 | |
安装方式: | 贴片式 | |
包装方式: | 3000/盘 |

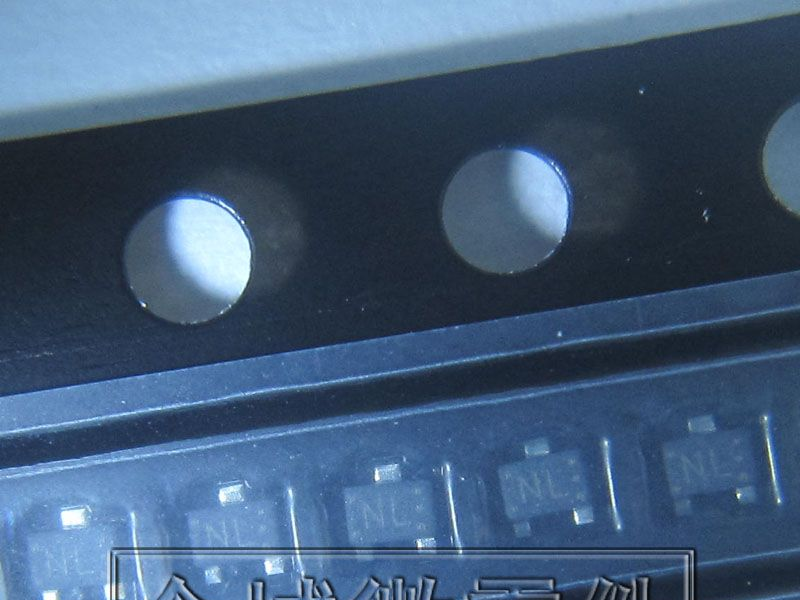

SSM3K17SU,SOT-323,SMD/MOS,N场,50V,1A,,带二极(ESD)静电保护
TOSHIBA Field-Effect Transistor Silicon N-Channel MOS Type (U-MOSⅣ)
应用:
* high Speed Switching Applications/高速开关应用
* Analog Switch Applications/模拟开关应用
特点:
* 适用于高密度安装由于紧凑的封装
* 高的漏源电压
* 高速开关
产品型号:SSM3K17FU
封装:SOT-323
品牌:TOSHIBA/东芝
源漏极间雪崩电压V(br)dss(V):50
夹断电压VGSS(V):±7
漏极电流Id(A):0.1
源漏极导通电阻rDS(on)(Ω):20 @VGS = 4 V
开启电压VGS(TH)(V):1.5
功率PD(W):0.15
输入电容Ciss(PF):7 typ.
通道极性:N沟道
低频跨导gFS(ms):40
单脉冲雪崩能量EAS(mJ):
导通延迟时间Td(on)(ns):100 typ.
关断延迟时间Td(off)(ns):40 typ.
温度(℃): -55 ~150
描述:SSM3K17FU,N场,50V,1A,N-沟道增强型场效应晶体管
(产品图片,产品参数,产品PDF,产品Datasheet等产品相关信息在线了解\查询\.)
