供应UA78M05CDCYR 三极管
| 价 格： | 0.10 | |
| 型号/规格： | UA78M05CDCYR | |
| 品牌/商标： | TI |
三极管是一种控制元件，三极管的作用非常的大，可以说没有三极管的发明就没有现代信息社会的如此多样化，电子管是他的前身，但是电子管体积大耗电量巨大，在20世纪末期已经被淘汰。三极管主要用来控制电流的大小，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。但是集电极电流的变化比基极电流的变化大得多，这就是三极管的电流放大作用。 刚才说了电流放大是晶体三极管的作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。这是三极管最基本的和最重要的特性。我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。根据三极管的作用我们分析它可以把微弱的电信号变成一定强度的信号，当然这种转换仍然遵循能量守恒，它只是把电源的能量转换成信号的能量罢了。三极管有一个重要参数就是电流放大系数β。当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流β倍的电流，即集电极电流。集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。三极管的作用还有电子开关，配合其它元件还可以构成振荡器，此外三极管还有稳压的作用。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 江海珊
- 电话：755-82546387
- 传真：755-82546387
- 手机：13715983472
- QQ ：
供应ADUM5000 集成电路
信息内容：按两引脚之间的间距分:普通标准型塑料封装,双列、单列直插式一般多为2.54±0.25 mm,其次有2mm(多见于单列直插式)、1.778±0.25mm(多见于缩型双列直插式)、1.5±0.25mm,或1.27±0.25mm(多见于单列附散热片或单列V型)、1.27±0.25mm(多见于双列扁平封装)、1±0.15mm(多见于双列或四列扁平封装)、0.8±0.05~0.15mm(多见于四列扁平封装)、0.65±0.03mm(多见于四列扁平封装). 按双列直插式两列引脚之间的宽度分:一般有7.4~7.62mm、10.16mm、12.7mm、15.24mm等数种. 按双列扁平封装两列之间的宽度分(包括引线长度):一般有6~6.5±mm、7.6mm、10.5~10.65mm等. 按四列扁平封装40引脚以上的长×宽一般有:10×10mm(不计引线长度)、13.6×13.6±0.4mm(包括引线长度)、20.6×20.6±0.4mm(包括引线长度)、8.45×8.45±0.5mm(不计引线长度)、14×14±0.15mm(不计引线长度)等. 集成电路（integrated circuit）是一种微型电子器件或部件。采用一定的工艺，把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构；其中所有元件在结构上已组成...

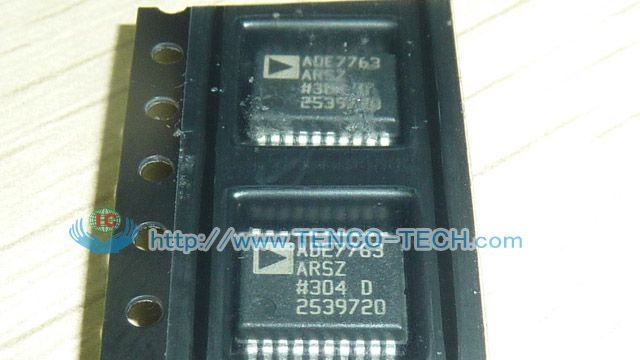

供应ADE7763 集成电路
信息内容：随机存取存储器（random access memory）是最常见类型的集成电路，所以密度的设备是存储器，但即使是微处理器上也有存储器。尽管结构非常复杂－几十年来芯片宽度一直减少－但集成电路的层依然比宽度薄很多。组件层的制作非常像照相过程。虽然可见光谱中的光波不能用来曝光组件层，因为他们太大了。高频光子（通常是紫外线）被用来创造每层的图案。因为每个特征都非常小，对于一个正在调试制造过程的过程工程师来说，电子显微镜是必要工具。 在使用自动测试设备（ATE）包装前，每个设备都要进行测试。测试过程称为晶圆测试或晶圆探通。晶圆被切割成矩形块，每个被称为“die”。每个好的die 被焊在“pads”上的铝线或金线，连接到封装内，pads通常在die的边上。封装之后，设备在晶圆探通中使用的相同或相似的ATE上进行终检。测试成本可以达到低成本产品的制造成本的25%，但是对于低产出，大型和/或高成本的设备，可以忽略不计。 在2005年，一个制造厂（通常称为半导体工厂，常简称fab，指fabrication facility）建设费用要超过10亿美金，因为大部分操作是自动化的。[3]
