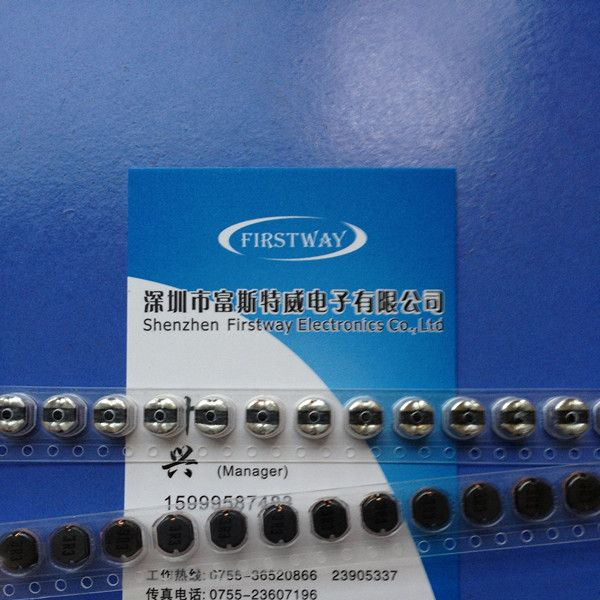

供应贴片功率电感 CD53 2.2UH 3.50A (5.2*5.8*33.2MM)
| 价 格： | 160.00 | |
| 型号/规格： | CD53 2.2UH | |
| 品牌/商标： | CHILISN (奇力新） FH（风华） | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 普通/民用电子信息产品 | |
| 额定电流： | 3.50 | |
| 额定电压： | 0.25 | |
| 外形尺寸： | 5.2*5.8*3.2MM |
当电流模式开关电源与电压模式开关电源相比时，前者有几种优势： （1） 高可靠性，具快速、逐周期电流采样和保护能力； （2） 简单和可靠的环路补偿，全部用陶瓷输出电容器就可稳定； （3） 在大电流多相 （PolyPhase。） 电源中易于实现准确的均流。在大电流应用中，电流采样组件中的功率损耗是一个令人担忧的问题，因此采样组件的电阻必须尽可能低。问题是低电阻采样组件会使信噪比降低，因此在大电流和高密度应用中，开关抖动就成了问题。
凌力尔特的 LTC3866 就解决了这个问题，使用该器件可以建立可靠和电流采样电阻 <0.5m。 的电流模式开关电源。这款单相同步降压型控制器用内置栅极驱动器驱动所有 N 沟道电源 MOSFET 开关。该器件采用一种独特的架构，可提高电流采样信号的信噪比，从而允许使用 DC 电阻 （DCR） 非常低的功率电感器或电阻值非常低的电流采样电阻器，以限度地提高大电流应用的效率。这种特性可降低在 DCR 很低的应用中常见的开关抖动。
这款控制器具备 4.5V 至 38V 的宽输入范围；运用准确度为 0.5% 的基准进行远端输出电压采样；运用电感器 DCR 采样时，提供可编程和温度补偿的电流限制；短路软恢复时没有过冲；芯片过热停机。就电信系统、工业和医疗仪器、以及 DC 配电系统而言，LTC3866 为高效率、高功率密度和高可靠性解决方案的设计提供了方便。该控制器采用低热阻 24 引线 4mm x 4mm QFN 和 24 引线裸露焊盘 FE 封装。
特点
LTC3866 采用恒定频率峰值电流模式控制架构，从而可确保逐周期峰值电流限制和不同电源之间的均流。
该器件尤其适用于低压、大电流电源，因为其独特的架构能提高电流检测电路的信噪比。这允许 LTC3866 能以由 DCR 非常低 （1m。 或更低） 的电感器产生小的采样信号工作，这在大电流电源中可提高电源效率。提高信噪比可限度地减小由开关噪声引起的抖动，而这有可能使信号产生讹误。凭借精心的 PCB 布局，LTC3866 可对低至 0.2m。 的 DCR 值采样，尽管在这种极端情况下，应该额外考虑 PCB 和焊料电阻。
如图 1 所示，LTC3866 有两个正的采样引脚 （SNSD+ 和 SNSA+） 以采集信号，并在内部对信号进行处理，这在响应低压采样信号时，可使信噪比改善 14dB （5 倍）。电流限制门限仍然是电感器峰值电流及其 DCR 值的函数，而且可以用 ILIM 引脚以 5mV 的步进在 10mV 至 30mV 的范围内准确设定。在整个温度范围内，器件至器件的电流限制误差仅约为 1mV.
dzsc/19/4000/19400035.jpg
