供应贴片功率电感 CD53 68UH 0.80A (5.2*5.8*3.2MM)
| 价 格： | 160.00 | |
| 型号/规格： | CD53 68UH | |
| 品牌/商标： | CHILISN (奇力新） FH（风华） | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 普通/民用电子信息产品 | |
| 额定电流： | 0.80A | |
| 额定电压： | 0.25V | |
| 外形尺寸： | 5.2*5.8*3.2MM |
引言
触摸屏是目前最友好的计算机用户接口界面[1],在消费电子业的应用越来越广泛[2].触摸屏主要由两部分组成：触摸检测装置和触摸屏控制器[3].目前主流触摸屏产品的触摸检测装置都是采用前置的方式，在触摸过程中会对检测装置的机械结构造成损坏，导致触摸屏触摸精度下降、寿命缩短；此外，常用的电容、电阻式的触摸屏的成本相对较高。本文设计了一种后置式电感式触摸屏，避免触摸过程中对触摸检测装置的损坏，延长触摸屏产品的寿命，成本也相对较低。
1 电感式触摸屏的工作原理
1.1 触摸屏整体结构
电感式触摸屏整体结构如图1所示（需要特别说明的是，电感式触摸屏要用专用的触摸笔来达到触摸输入的效果，触摸笔可以发出120~180 kHz频率范围内的信号，这里不详细介绍触摸笔的原理）。上面是LCD显示器，下面是触摸屏检测装置。触摸检测装置通过FPC（Flexible Printed Circuit board,柔性印刷电路板）与触摸屏控制器连接。由触摸屏结构图中可以看出，在利用触摸屏输入时，触摸笔不与触摸检测装置直接接触，这样避免了对触摸检测装置的机械损坏，提高了整个触摸控制系统的寿命。
dzsc/19/4000/19400036.gif
图1 电感式触摸屏整体结构
1.2 触摸检测装置结构
触摸检测装置是由厚度为0.8 mm的软性PCB（Printed Circuit Board）构成，在PCB内部镶嵌着两层横（Y轴）竖（X轴）垂直交叉的导线，每一组交叉的导线之间都是绝缘的；导线的一端接地，另一端通过FPC与触摸屏控制器中模拟电子开关CD4051的输入端相连接。X、Y轴方向上的线圈数量根据显示器的尺寸来确定。触摸检测装置结构如图2所示，该触摸检测装置X轴方向由35个线圈、Y轴由30个线圈组成，适用于14英寸显示屏使用。
dzsc/19/4000/19400036.gif
图2 触摸检测装置结构
1.3 触摸屏坐标的确定方法
当用户将触摸笔接近检测装置时，检测装置会感应到信号，触摸信号采用分时扫描的方式进行检测。如图2右侧是触摸点P局部放大图，假如触摸到P点时，在Xn、Xn+1和Ym、Ym+1线圈上会感应到电磁信号，使得检测端口的信号由零变为非零。首先对X轴方向进行扫描，通过模拟电子开关扫描到Xn上的信号，由CD4051公共输出引脚输出到OUT端，再把信号经放大滤波、电压整流电路后传送到MCU,由MCU完成A/D转换，得到一个电压值Vn;接着扫描到Xn+1上的信号，同样也经过放大、滤波、整流后将信号发送到MCU进行A/D转换得到一个电压值Vn+1.X轴方向上扫描完成后，再扫描Y轴，同理可以在Ym、Ym+1上检测到两个电压值Vm、Vm+1,利用检测到的4个电压值Vn、Vn+1、Vm、Vm+1可计算出触摸坐标，计算公式如下：
dzsc/19/4000/19400036.gif
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶先生
- 电话：0755-36520866/23905337/36613991
- 传真：0755-23607196
- 手机：15986651548
- QQ ：
供应贴片功率电感 CD53 47UH 0.90A (5.2*5.8*3.2MM)
信息内容：大家经常会听到“电感磁珠”这样的说法，但是你知道吗？其实电感和磁珠是两样独立的电子元件，电感是储能元件，而磁珠却是能量消耗器件。此外，两者之间还有很多其他的区别，下面，我们就来探讨下电感和磁珠还有哪些区别。 磁珠由氧磁体组成，电感由磁芯和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去，因此说电感是储能元件，而磁珠是能量转换(消耗)器件。电感多用于电源滤波回路，磁珠多用于信号回路，磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。两者都可用于处理EMC、EMI问题。磁珠是用来吸收超高频信号，例如一些RF电路、PLL、振荡电路、含超高频存储器电路(DDR SDRAM，RAMBUS等)都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHZ。地的连接一般用电感，电源的连接也用电感，而对信号线则常采用磁珠。 但实际上磁珠应该也能达到吸收高频干扰的目的啊。而且电感在高频谐振以后都不能再起电感的作用了,先必需明白EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。前者用磁珠，后者用电感。对于扳子的IO部分...
供应贴片功率电感 CD53 470UH 0.20A (5.2*5.8*3.2MM)

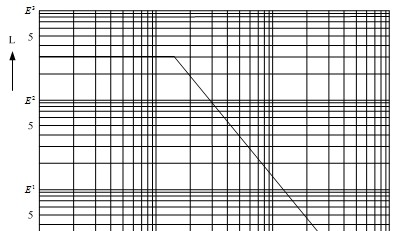

信息内容：磁珠和电感在解决EMI和EMC方面起到什么作用呢？首先我们来看看磁珠和电感的区别，电感是闭合回路的一种属性，多用于电源滤波回路，而磁珠主要多用于信号回路，用于EMC对策磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。磁珠是用来吸收超高频信号，象一些RF电路，PLL,振荡电路，含超高频存储器电路（DDR SDRAM,RAMBUS等）都需要在电源输入部分加磁珠，两者都可用于处理EMC、EMI问题。 磁珠和电感在EMI和EMC电路中关键是是对高频传导干扰信号进行抑制，也有抑制电感的作用。但从原理方面来看，磁珠可等效成一个电感，等于还是存在一定的区别，区别在于电感线圈有分布电容。因此，电感线圈就相当于一个电感与一个分布电容并联。如图1所示。图1中，LX为电感线圈的等效电感（理想电感），RX为线圈的等效电阻，CX为电感的分布电容。 dzsc/19/4000/19400038.jpg 图1 电感线圈的等效电路图 理论上对传导干扰信号进行抑制，要求抑制电感的电感量越大越好，但对于电感线圈来说，电感量越大，则电感线圈的分布电容也越大，两者的作用将会互相抵消。 dzsc/19/4000/19400038.jpg 图2 普通电感线圈的阻抗与频率的关系图...
