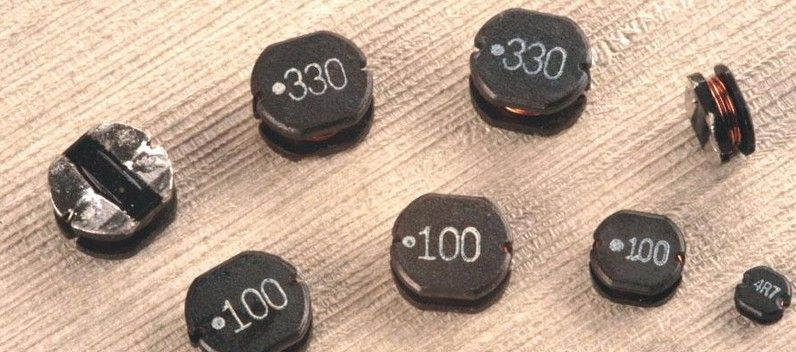

供应贴片功率电感 CD53 47UH 0.90A (5.2*5.8*3.2MM)
| 价 格： | 160.00 | |
| 型号/规格： | CD53 47UH | |
| 品牌/商标： | CHILISN (奇力新） FH（风华） | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 普通/民用电子信息产品 | |
| 额定电流： | 0.90A | |
| 额定电压： | 0.25 | |
| 外形尺寸： | 5.2*5.8*3.2MM |
大家经常会听到“电感磁珠”这样的说法，但是你知道吗？其实电感和磁珠是两样独立的电子元件，电感是储能元件，而磁珠却是能量消耗器件。此外，两者之间还有很多其他的区别，下面，我们就来探讨下电感和磁珠还有哪些区别。
磁珠由氧磁体组成，电感由磁芯和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去，因此说电感是储能元件，而磁珠是能量转换(消耗)器件。电感多用于电源滤波回路，磁珠多用于信号回路，磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。两者都可用于处理EMC、EMI问题。磁珠是用来吸收超高频信号，例如一些RF电路、PLL、振荡电路、含超高频存储器电路(DDR SDRAM，RAMBUS等)都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHZ。地的连接一般用电感，电源的连接也用电感，而对信号线则常采用磁珠。
但实际上磁珠应该也能达到吸收高频干扰的目的啊。而且电感在高频谐振以后都不能再起电感的作用了,先必需明白EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。前者用磁珠，后者用电感。对于扳子的IO部分，基于EMC的目的可以用电感将IO部分和扳子的地进行隔离。比如将USB的地和扳子的地用10uH的电感隔离可以防止插拔的噪声干扰地平面。电感一般用于电路的匹配和信号质量的控制上。在模拟地和数字地结合的地方用磁珠。数字地和模拟地之间的磁珠用多大,磁珠的大小（确切的说应该是磁珠的特性曲线),取决于你需要磁珠吸收的干扰波的频率,为什么磁珠的单位和电阻是一样的呢？都是欧姆！磁珠就是阻高频嘛，对直流电阻低，对高频电阻高，不就好理解了吗，比如1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻,因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。磁珠的datasheet上一般会附有频率和阻抗的特性曲线图。一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的Impedance为600欧姆。
铁氧体材料是铁镁合金或铁镍合金，这种材料具有很高的导磁率，他可以使电感的线圈绕组之间在高频高阻的情况下产生的电容最小。铁氧体材料通常在高频情况下应用，因为在低频时他们主要程电感特性，使得线上的损耗很小。在高频情况下，他们主要呈电抗特性比并且随频率改变。实际应用中，铁氧体材料是作为射频电路的高频衰减器使用的。实际上，铁氧体较好的等效于电阻以及电感的并联，低频下电阻被电感短路，高频下电感阻抗变得相当高，以至于电流全部通过电阻。铁氧体是一个消耗装置，高频能量在上面转化为热能，这是由他的电阻特性决定的。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶先生
- 电话：0755-36520866/23905337/36613991
- 传真：0755-23607196
- 手机：15986651548
- QQ ：
供应贴片功率电感 CD53 470UH 0.20A (5.2*5.8*3.2MM)
信息内容：磁珠和电感在解决EMI和EMC方面起到什么作用呢？首先我们来看看磁珠和电感的区别，电感是闭合回路的一种属性，多用于电源滤波回路，而磁珠主要多用于信号回路，用于EMC对策磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。磁珠是用来吸收超高频信号，象一些RF电路，PLL,振荡电路，含超高频存储器电路（DDR SDRAM,RAMBUS等）都需要在电源输入部分加磁珠，两者都可用于处理EMC、EMI问题。 磁珠和电感在EMI和EMC电路中关键是是对高频传导干扰信号进行抑制，也有抑制电感的作用。但从原理方面来看，磁珠可等效成一个电感，等于还是存在一定的区别，区别在于电感线圈有分布电容。因此，电感线圈就相当于一个电感与一个分布电容并联。如图1所示。图1中，LX为电感线圈的等效电感（理想电感），RX为线圈的等效电阻，CX为电感的分布电容。 dzsc/19/4000/19400038.jpg 图1 电感线圈的等效电路图 理论上对传导干扰信号进行抑制，要求抑制电感的电感量越大越好，但对于电感线圈来说，电感量越大，则电感线圈的分布电容也越大，两者的作用将会互相抵消。 dzsc/19/4000/19400038.jpg 图2 普通电感线圈的阻抗与频率的关系图...
供应贴片功率电感 CD53 330UH 0.28A (5.2*5.8*3.2MM)
信息内容：电感是闭合回路的一种属性，可以分为自感和互感两种。电感是衡量线圈产生电磁感应能力的物理量，也称自感系数，是表示电感器产生自感应能力的一个物理量。而我们常见的有贴片电感、功率电感等，而电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。下面就让我们来看看贴片电感和电阻的区别： 一、贴片电感和电阻的本质区别 电感和电阻同属于被动元件，只有通过电流时，才会工作，电感的作用是将交流转换为直流， 然后滤除一部分杂讯波，让平稳的波通过，电感的制作目前重要是以手工为主，屏蔽电感的组 装要依靠治具，否则会让公差加大。检测主要是通过LCR数字电桥或其他阻抗分析仪，分为 物理测试和环境测试。 贴片电感的主要参数有：电感量、电流、电阻。电阻通常是容易被忽略的，因为电阻是个耗 能元件，它的值对电流没有什么大的影响，只是随着过多的热量流失，就产生了大量的无用 功。有些客户会对电阻有要求，大多数情况之下，只要不是相差太多，就没有大的影响。 和电感一样，电阻也是被动元件。电阻的主要物理特征是变电...
