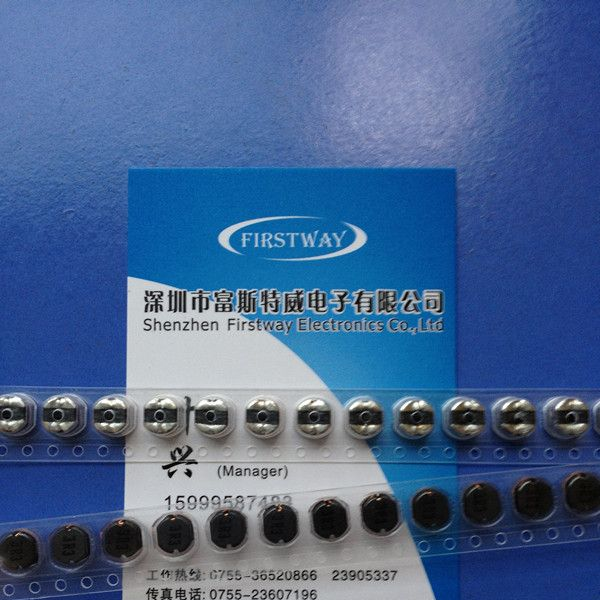

供应贴片功率电感 CD53 3.3UH 2.80A (5.2*5.8*3.2MM)
| 价 格： | 160.00 | |
| 型号/规格： | CD53 3.3UH | |
| 品牌/商标： | CHILISN (奇力新） FH（风华） | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 普通/民用电子信息产品 | |
| 额定电流： | 2.80A | |
| 额定电压： | 0.25V | |
| 外形尺寸： | 5.2*5.8*3.2MM |
