供应贴片功率电感 CD53 4.7UH 2.50A (5.2*5.8*3.2MM)
| 价 格： | 160.00 | |
| 型号/规格： | CD53 4.7UH | |
| 品牌/商标： | CHILISN (奇力新） FH（风华） | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 普通/民用电子信息产品 | |
| 额定电流： | 2.50A | |
| 额定电压： | 0.25V | |
| 外形尺寸： | 5.2*5.8*3.2MM |
独特的设计提高了效率以及噪声灵敏度。在采用非常低的 0.32m。 电感器 DCR 时，最差情况的开关节点抖动减轻了 60%,如图 5 所示。
dzsc/19/4000/19400033.jpg
图 5:在 12V 输入、1.5V/25A 输出时，对开关节点抖动的比较
STANDARD DCR SENSING:标准 DCR 采样
100ns/DIV:每格 100ns
LTC3866 ENHANCED DCR SENSING:LTC3866 增强的 DCR 采样
LTC3866 的另一个独特之处是短路软恢复。内部软恢复电路保证，当电源从短路情况恢复时没有过冲 （如图 6 所示）。
dzsc/19/4000/19400033.jpg
图 6:短路测试
LTC3866 可以与一个电源构件一起使用，以实现更紧凑的设计和非常大的电流。图 7 显示了一款由两个并联的 LTC3866 + 电源构件电路组成的两相、高效率、1.5V/80A 电源。尽管该电源构件中电感器的 DCR 仅为 0.53m。,但是在 DC 和瞬态情况下的均流性能是十分出色的 （如图 8 所示）。
dzsc/19/4000/19400033.jpg
图 7:基于并联 LTC3866 和电源构件的高效率、1.5V/80A 电源
dzsc/19/4000/19400033.jpg
图 8:图 7 中 1.5V/80A 电源的均流性能
在电感器的 DCR 值较高或使用 RSENSE 时，通过停用 SNSD+ 引脚 （将其短路至地） 就可以像使用任何典型的电流模式控制器一样使用 LTC3866.RSENSE 电阻器或 RC 滤波器可用来对输出电感器信号采样，或连接至 SNSA+ 引脚。如果使用了 RC 滤波器，其时间常数 R x C 就设定为等于输出电感器的 L/DCR.在这类应用中，电流限制 VSENSE（MAX） 是规定的 ILIM 之 5倍，SNSA+ 和 SNS– 的工作电压范围为 0V 至 5.25V.如果没有使用内部差分放大器，那么就可以产生 5V 输出电压 （如图 9 所示）。热量测试显示，在满负载且没有任何气流时，热点 （电感器） 的温度大约为 57.3°C （如图 10 所示），图中环境温度为 25°C.
dzsc/19/4000/19400033.jpg
图 9:高效率电源，12V 输入至 5V/25A 输出
dzsc/19/4000/19400033.jpg
图 10:图 9 电路的热量测试
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶先生
- 电话：0755-36520866/23905337/36613991
- 传真：0755-23607196
- 手机：15986651548
- QQ ：
供应贴片功率电感 CD53 3.3UH 2.80A (5.2*5.8*3.2MM)

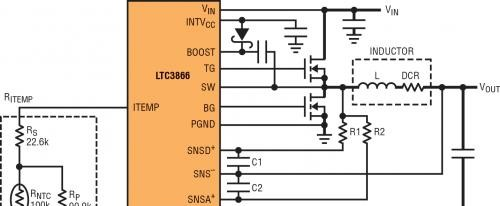

信息内容：INDUCTOR:电感器 PLACE C1, C2 NEXT TO IC:靠近 IC 放置 C1 和 C2 PLACE R1, R2 NEXT TO INDUCTOR:靠近电感器放置 R1 和 R2 SNSD+ 通路的滤波器时间常数 R1 x C1 应该等于输出电感器的 L/DCR,而 SNSA+ 通路的滤波器应该有 5 倍于 SNSD+ 的带宽，也就是 R2 x C2 = R1 x C1/5.一个可选的附加温度补偿电路保证在很宽的温度范围内实现准确的电流限制，这在 DCR 采样中尤其重要。 LTC3866 还具备精确的 0.6V 基准，而且其保证的容限为 ±0.5%,这就可以提供 0.6V 至 3.5V 的准确输出电压。其差分远端 VOUT 采样放大器使 LTC3866 非常适用于低压、大电流应用。 应用 图 2 显示了一款以非常低的 DCR 完成采样的高效率、1.5V/30A 降压型转换器。在这个设计中采用了一个 DCR = 0.32m。 的电感器，以限度地提高效率。 dzsc/19/4000/19400034.jpg 图 2:以非常低的 DCR 完成采样的高效率、1.5V/30A 降压型转换器 不同工作模式的效率如图 3 所示。在 12V 输入电压时，满负载效率高达 90.3%.与采用 1m。 采样电阻器和具备相同功率级设计的电源相比，这大约改善了 1.4%.在没有任何空气流动时，热点 （底部 MOSFET...
供应贴片功率电感 CD53 2.2UH 3.50A (5.2*5.8*33.2MM)
信息内容：当电流模式开关电源与电压模式开关电源相比时，前者有几种优势： （1） 高可靠性，具快速、逐周期电流采样和保护能力； （2） 简单和可靠的环路补偿，全部用陶瓷输出电容器就可稳定； （3） 在大电流多相 （PolyPhase。） 电源中易于实现准确的均流。在大电流应用中，电流采样组件中的功率损耗是一个令人担忧的问题，因此采样组件的电阻必须尽可能低。问题是低电阻采样组件会使信噪比降低，因此在大电流和高密度应用中，开关抖动就成了问题。 凌力尔特的 LTC3866 就解决了这个问题，使用该器件可以建立可靠和电流采样电阻 <0.5m。 的电流模式开关电源。这款单相同步降压型控制器用内置栅极驱动器驱动所有 N 沟道电源 MOSFET 开关。该器件采用一种独特的架构，可提高电流采样信号的信噪比，从而允许使用 DC 电阻 （DCR） 非常低的功率电感器或电阻值非常低的电流采样电阻器，以限度地提高大电流应用的效率。这种特性可降低在 DCR 很低的应用中常见的开关抖动。 这款控制器具备 4.5V 至 38V 的宽输入范围；运用准确度为 0.5% 的基准进行远端输出电压采样；运用电感器 DCR 采样时，提供可编程和温度补偿的电流限制；短路软恢复时没有过冲；芯片过热停机。...
