供应LCD 显示驱动芯片CH463
| 价 格： | 0.10 | |
| 型号/规格： | CH463 | |
| 品牌/商标： | WCH |
1、概述
CH463 是LCD的显示驱动芯片。CH463内置时钟振荡电路，支持128 个点（16×8），48 个点（12×4）等LCD 面板，同时还可以进行35 键（基于7×5 矩阵）的键盘扫描；CH463 通过2 线串行接口与单片机等交换数据。
2、特点
2.1. 显示驱动
● 支持16×8 的LCD 面板，16 个SEG，8 个COM。
● 支持1/4 duty，1/3 bias 或1/8 duty，1/4 bias 等LCD 规格。
● 支持帧频率调节。
● 内置偏压电路，外置VLCD 引脚，用于调节LCD 工作电压。
● 提供64 级PWM，可用于LCD 背光调节。
2.2. 键盘控制
● 内置35 键键盘控制器，基于7×5 矩阵键盘扫描。
● 内置按键状态输入的上拉电阻，内置去抖动电路。
● 键盘中断输出，低电平有效。
● 支持组合键。
2.3. 其它杂项
● 提供GPIO 通用输入输出扩展引脚（未用于键盘扫描矩阵的引脚）。
● 两线串行接口，兼容I2C 总线，节约引脚。
● 提供蜂鸣器驱动输出，2 种频率可选。
● 内置时钟振荡电路，不需要外部提供时钟或者外接振荡元器件，更抗干扰。
● 提供LQFP44 无铅封装，兼容RoHS。
一级代理，原厂原装优势货源！更多资料索取PDF请来电查询 0755-82773035 或致邮箱： HHWY-IC@FOXMAIL.COM 我们将时间为您解答！
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 林小姐/陈先生
- 电话：0755-82773035
- 传真：0755-82773035-8005
- 手机：13538044409
- QQ ：
供应数码管驱动及键盘控制芯片CH451

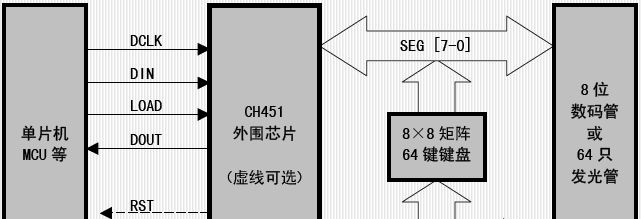

信息内容：1、概述 CH451 是一个整合了数码管显示驱动和键盘扫描控制以及μP 监控的多功能外围芯片。CH451 内置RC 振荡电路，可以动态驱动8 位数码管或者64 只LED 发光管，具有BCD 译码、闪烁、移位等功能；同时还可以进行64 键的键盘扫描；CH451 通过可以级联的串行接口与单片机等交换数据；并且提供上电复位和看门狗等监控功能。 2、特点 2.1. 显示驱动 ● 内置大电流驱动级，段电流不小于25mA，字电流不小于150mA。 ● 动态显示扫描控制，直接驱动8 位数码管或者64 只发光管LED。 ● 可选数码管的段与数据位相对应的不译码方式或者BCD 译码方式。 ● 数码管的字数据左移、右移、左循环、右循环。 ● 各数码管数字独立闪烁控制。 ● 任意段位寻址，独立控制各个LED 或者各数码管的各个段的亮与灭。 ● 通过占空比设定提供16 级亮度控制。 ● 支持段电流上限调整，可以省去所有限流电阻。 ● 扫描极限控制，支持1 到8 个数码管，只为有效数码管分配扫描时间。 2.2. 键盘控制 ● 内置64 键键盘控制器，基于8×8 矩阵键盘扫描。 ● 内置按键状态输入的下拉电阻，内置去抖动电路。 ● 键盘中断，低电平有效输出。 ● 提供按键释放标志位，可...
供应数码管显示驱动芯片CH450

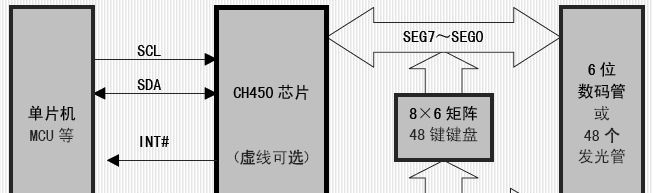

信息内容：1、概述 CH450 是数码管显示驱动和键盘扫描控制芯片。CH450内置时钟振荡电路，可以动态驱动6 位数码管或者48 只LED；同时还可以进行48 键的键盘扫描；CH450 通过2 线串行接口与单片机等交换数据；并且可以对单片机提供上电复位信号。 2、特点 ● 内置显示电流驱动级，段电流不小于15mA，字电流不小于80mA。 ● 动态显示扫描控制，直接驱动6 位数码管或者48 只发光管LED。 ● 内置48 键键盘控制器，基于8×6 矩阵键盘扫描。 ● 内置按键状态输入的下拉电阻，内置去抖动电路。 ● 提供低电平有效的键盘中断，提供按键释放标志位，可供查询按键按下与释放。 ● 高速2 线串行接口，时钟速度从0 到2MHz，兼容两线I2C 总线，节约引脚。 ● 内置时钟振荡电路，不需要外部提供时钟或者外接振荡元器件，更抗干扰。 ● 内置上电复位，可以为单片机提供高电平有效的复位输出。 ● 支持低功耗睡眠，节约电能，可以被按键唤醒或者被命令操作唤醒。 ● 提供DIP20 和SOP20 两种无铅封装，兼容RoHS，功能和引脚部分兼容CH455 芯片。
