供应数码管驱动及键盘控制芯片CH451
| 价 格： | 0.10 | |
| 型号/规格： | CH451 | |
| 品牌/商标： | WCH |
1、概述
CH451 是一个整合了数码管显示驱动和键盘扫描控制以及μP 监控的多功能外围芯片。CH451 内置RC 振荡电路，可以动态驱动8 位数码管或者64 只LED 发光管，具有BCD 译码、闪烁、移位等功能；同时还可以进行64 键的键盘扫描；CH451 通过可以级联的串行接口与单片机等交换数据；并且提供上电复位和看门狗等监控功能。
2、特点
2.1. 显示驱动
● 内置大电流驱动级，段电流不小于25mA，字电流不小于150mA。
● 动态显示扫描控制，直接驱动8 位数码管或者64 只发光管LED。
● 可选数码管的段与数据位相对应的不译码方式或者BCD 译码方式。
● 数码管的字数据左移、右移、左循环、右循环。
● 各数码管数字独立闪烁控制。
● 任意段位寻址，独立控制各个LED 或者各数码管的各个段的亮与灭。
● 通过占空比设定提供16 级亮度控制。
● 支持段电流上限调整，可以省去所有限流电阻。
● 扫描极限控制，支持1 到8 个数码管，只为有效数码管分配扫描时间。
2.2. 键盘控制
● 内置64 键键盘控制器，基于8×8 矩阵键盘扫描。
● 内置按键状态输入的下拉电阻，内置去抖动电路。
● 键盘中断，低电平有效输出。
● 提供按键释放标志位，可供查询按键按下与释放。
2.3. 其 它
● 高速的4 线串行接口，支持多片级联，时钟速度从0 到10MHz。
● 串行接口中的DIN 和DCLK 信号线可以与其它接口电路共用，节约引脚。
● 完全内置时钟振荡电路，不需要外接晶体或者阻容振荡。
● 内置上电复位和看门狗Watch-Dog，提供高电平有效和低电平有效复位输出。
● 支持低功耗睡眠，节约电能，可以被按键唤醒或者被命令操作唤醒。
● 支持3V～5V 电源电压。
● 提供SOP28 和DIP24S 两种无铅封装，兼容RoHS。
● 引脚及功能基本兼容4 线接口方式的CH452 芯片。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 林小姐/陈先生
- 电话：0755-82773035
- 传真：0755-82773035-8005
- 手机：13538044409
- QQ ：
供应数码管显示驱动芯片CH450
信息内容：1、概述 CH450 是数码管显示驱动和键盘扫描控制芯片。CH450内置时钟振荡电路，可以动态驱动6 位数码管或者48 只LED；同时还可以进行48 键的键盘扫描；CH450 通过2 线串行接口与单片机等交换数据；并且可以对单片机提供上电复位信号。 2、特点 ● 内置显示电流驱动级，段电流不小于15mA，字电流不小于80mA。 ● 动态显示扫描控制，直接驱动6 位数码管或者48 只发光管LED。 ● 内置48 键键盘控制器，基于8×6 矩阵键盘扫描。 ● 内置按键状态输入的下拉电阻，内置去抖动电路。 ● 提供低电平有效的键盘中断，提供按键释放标志位，可供查询按键按下与释放。 ● 高速2 线串行接口，时钟速度从0 到2MHz，兼容两线I2C 总线，节约引脚。 ● 内置时钟振荡电路，不需要外部提供时钟或者外接振荡元器件，更抗干扰。 ● 内置上电复位，可以为单片机提供高电平有效的复位输出。 ● 支持低功耗睡眠，节约电能，可以被按键唤醒或者被命令操作唤醒。 ● 提供DIP20 和SOP20 两种无铅封装，兼容RoHS，功能和引脚部分兼容CH455 芯片。
供应先进先出存储器芯片CH424

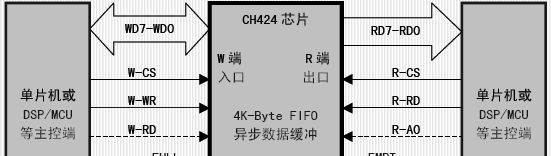

信息内容：1、概述 CH424 是4K 字节容量的FIFO 存储器芯片。CH424 具有入端W 和出端R 两个8 位被动并行端口，CH424 通过8位数据线和读、写、片选等控制线挂接到单片机/DSP/MCU/MPU等控制器的系统总线上，适用于连接单片机与单片机，单片机与DSP/MCU 等。 2、特点 ● 4K x 8 位 FIFO。 ● 8 位并行接口： W 端/入口：8 位双向三态数据总线（WD7～WD0），片选（W_CS），写(W_WR)，读(W_RD)； R 端/出口：8 位三态数据总线（RD7～RD0），片选（R_CS），读（R_RD），地址（R_A0）。 ● 可以随时查询FIFO 已用空间和剩余空间的字节数，便于成块读写。 ● 提供FIFO 满状态线FULL 和FIFO 空状态线EMPT，低电平有效。 ● 支持5V 电源电压、3.3V 电源电压以及3V 电源电压。 ● 采用QFP-44 无铅封装，兼容RoHS。 更多资料索取PDF请来电查询 0755-82773035 或致邮箱： HHWY-IC@FOXMAIL.COM 我们将时间为您解答！
