供应数码管显示驱动芯片CH450
| 价 格： | 0.10 | |
| 型号/规格： | CH450 | |
| 品牌/商标： | WCH |
1、概述
CH450 是数码管显示驱动和键盘扫描控制芯片。CH450内置时钟振荡电路，可以动态驱动6 位数码管或者48 只LED；同时还可以进行48 键的键盘扫描；CH450 通过2 线串行接口与单片机等交换数据；并且可以对单片机提供上电复位信号。
2、特点
● 内置显示电流驱动级，段电流不小于15mA，字电流不小于80mA。
● 动态显示扫描控制，直接驱动6 位数码管或者48 只发光管LED。
● 内置48 键键盘控制器，基于8×6 矩阵键盘扫描。
● 内置按键状态输入的下拉电阻，内置去抖动电路。
● 提供低电平有效的键盘中断，提供按键释放标志位，可供查询按键按下与释放。
● 高速2 线串行接口，时钟速度从0 到2MHz，兼容两线I2C 总线，节约引脚。
● 内置时钟振荡电路，不需要外部提供时钟或者外接振荡元器件，更抗干扰。
● 内置上电复位，可以为单片机提供高电平有效的复位输出。
● 支持低功耗睡眠，节约电能，可以被按键唤醒或者被命令操作唤醒。
● 提供DIP20 和SOP20 两种无铅封装，兼容RoHS，功能和引脚部分兼容CH455 芯片。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 林小姐/陈先生
- 电话：0755-82773035
- 传真：0755-82773035-8005
- 手机：13538044409
- QQ ：
供应先进先出存储器芯片CH424
信息内容：1、概述 CH424 是4K 字节容量的FIFO 存储器芯片。CH424 具有入端W 和出端R 两个8 位被动并行端口，CH424 通过8位数据线和读、写、片选等控制线挂接到单片机/DSP/MCU/MPU等控制器的系统总线上，适用于连接单片机与单片机，单片机与DSP/MCU 等。 2、特点 ● 4K x 8 位 FIFO。 ● 8 位并行接口： W 端/入口：8 位双向三态数据总线（WD7～WD0），片选（W_CS），写(W_WR)，读(W_RD)； R 端/出口：8 位三态数据总线（RD7～RD0），片选（R_CS），读（R_RD），地址（R_A0）。 ● 可以随时查询FIFO 已用空间和剩余空间的字节数，便于成块读写。 ● 提供FIFO 满状态线FULL 和FIFO 空状态线EMPT，低电平有效。 ● 支持5V 电源电压、3.3V 电源电压以及3V 电源电压。 ● 采用QFP-44 无铅封装，兼容RoHS。 更多资料索取PDF请来电查询 0755-82773035 或致邮箱： HHWY-IC@FOXMAIL.COM 我们将时间为您解答！
供应数码管显示驱动及I/O 扩展芯片CH422

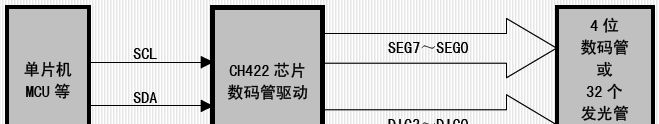

信息内容：1、概述 CH422 芯片可以用于数码管显示驱动或者I/O 扩展。CH422 内置时钟振荡电路，可以动态驱动4位数码管或者32 只LED 发光管；CH422 用于I/O 扩展时，可以提供8 个双向输入输出引脚和4 个通用输出引脚；CH422 通过2 线串行接口与单片机等交换数据。 2、特点 ● 动态显示扫描控制，直接驱动4 位数码管或者32 只发光管LED。 ● 内置电流驱动级，段电流驱动能力不小于15mA，输出的字电流不小于100mA。 ● 内置时钟振荡电路，不需要外部提供时钟或者外接振荡元器件，更抗干扰。 ● 通过两线串行接口远程扩展出8 个通用输入输出引脚GPIO 和4 个通用输出引脚GPO。 ● 4 个通用输出引脚可以选择推挽输出或者开漏输出。 ● 支持3V～5V 电源电压，支持低功耗睡眠，可以被输入电平变化唤醒。 ● 高速2 线串行接口，时钟速度从0 到1MHz，兼容两线I2C 总线，节约引脚。 ● 采用SOP16 无铅封装，兼容RoHS。
