水料造料机安装电磁加热器的具体流程

1、拆掉原有的煤炉，用铁刷子刷干净料筒上的杂物。

2、在料筒中部靠后一点的位置选择焊接一个能拧温控头的衔接螺丝，焊接的时候要保证温控头和料筒充分接

触到，以免温度测的不准。

3、在下料口的漏水处的靠加热这边焊接一张铁板，挡住漏下来的水，以免弄湿电磁线损坏控制板。

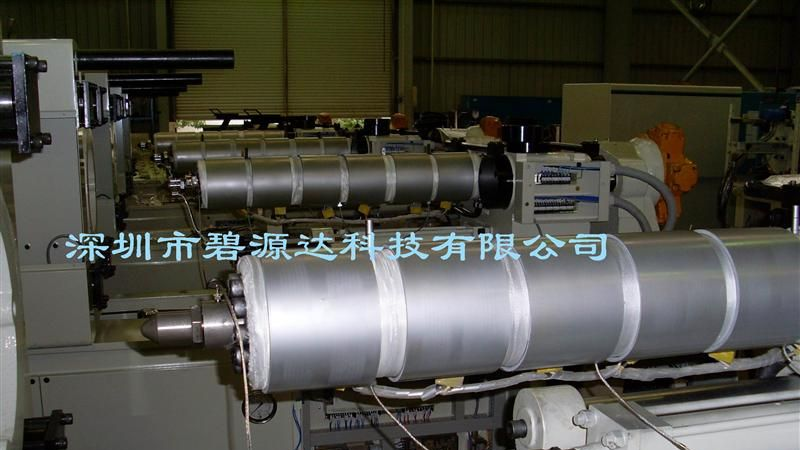

4、在料筒上包裹好保温棉，用高温绷带扎紧，使保温棉的厚度保持在20-25MM左右，为了使安装的更美观，建

议采用好一点的保温材料或在保温棉之上在包裹一层0.5mm的绝缘树脂板。

5、在包裹好的料筒上面缠绕电磁线，缠绕的电磁线应尽量紧密，线径大小的选择如下：

    2-2.5KW采用4平方电磁加热线

   3.5KW采用6平方电磁加热线

    5KW采用10平方电磁加热线

    三相8KW采用6-8平方电磁加热线

    三相10KW采用10平方电磁加热线

    三相15KW、30采用16平主电磁加热线

    三相20KW、40KW采用25平方电磁加热线

    三相25KW 、50KW采用35平方电磁加热线

6、安装电磁加热器。

安装注意事项

1. 在改装前首先要测量好他原有的功率大小，一般水料机都是以烧煤为主，那就看机台24H的产量，所加工的

原料是什么类型来判断要多大功率的电磁加热控制器

2. 拆煤炉的时候要把离料筒周围10CM没用的金属杂物也拆掉，以免影响改造，同时也因周围有金属，电磁线

也给它加热。

3. 包裹保温棉。这部要仔细有耐心，把保温棉用高温绷带包裹在料筒上面，在勒紧的前提下一定要保持保温棉的厚度保持在20-25MM左右，不要超出这个范围，一般在同一台机上把握在一个数值上，不能上下前后不一，不然控制板因工作频率偏高或偏低自动保护停止工作的，同时也影响控制板的使用寿命。

4电磁线缠绕在料筒上面，由于造粒机功率主要在料筒的前端，所以下料的那段多绕电磁线。温度不需要很高的地方可以分成段绕，比如绕5-6圈空出点距离在绕。绕线总的规则是温度需要高电磁线可以密绕，温度低可以分段绕，不可疏散的绕线。

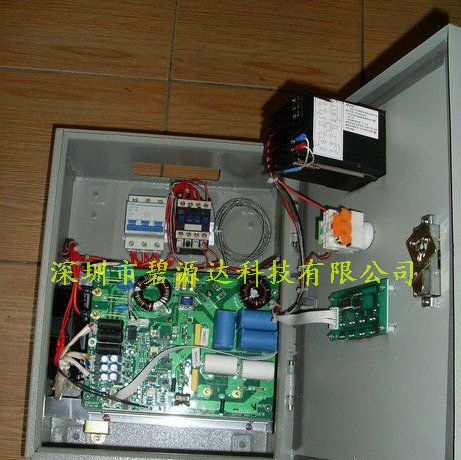

5.安装碧源达电磁感应加热器。控制柜的进线接380V电源，出线接线圈的两个端子。

6.调试。详见所附说明书。
