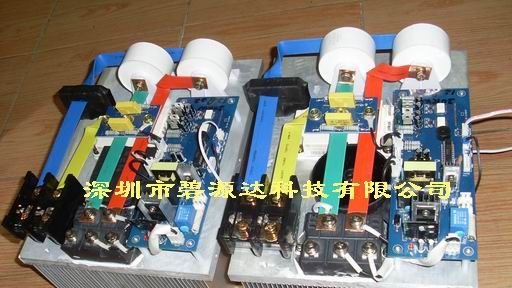

三相10KW/380V数字电磁加热控制板描述

一、 产品电气规格:

1、额定电压频率：三相三线制，AC 380V / 50Hz;

2、电压适应范围：310V~430V;

3、额定功率： 10KW(数字化调节30%-100%功率)。

二、 环境适应能力:

1、温度：-20℃~50℃;

2、湿度：≤95%。

三、 基本性能概述:

1、电压与功率特性：恒流输入(380±10%V);

2、加热负载到400度左右时保证输入功率不低于额定功率的85-95%之间;

3、热效率≥90%;

4、IGBT模块过热保护温度：85℃;

5、工作频率：15-30KHz;

6、基于AVR微控制器的数字锁相自动跟踪控制;

7、数字化无级调节功率;

8、强大的开放式应用平台，用户可以设置各种应用参数达到控制目的;

9、可配电工编程显示器或简易控制操作面板;

10、采用高可靠锁相环控制技术，IGBT工作在零电压开通，零电流关断状态，有效地降低IGBT损耗，革命性解决长期以来困扰用户炸模块的问题;

11、采用工业元器件，100%经高温老化测试，确保长期在50℃工业环境中24小时可靠工作;

12、可以设定运行工作时间，计时完毕自动停机，输入密码方可开机，可以修改密码;

13、具有完全电气隔离软启动加热/停止模式，方便与温控制器连接;

14、具有加热线圈短路、开路，缺相、过热、过流、过压等保护功能;

15、可以通过工业485总线与计算机连接，远程监控与集中控制主机开停;

16、可以根据客户需要定制个性的功能需求;

17、采用日本富士专用IGBT模块驱动器;

18、采用世界英飞凌IGBT模块;

19、支持0-5V PID输入控制功率接口，可以控制输出功率为线性工作状态;

20、工业品质设计方案，同一炮筒上同时工作10台以上互不干扰，高可靠应用;

21、控制板尺寸：长250*宽250*高110;

22、平均无故障时间10000小时以上。

四、系统接线说明：

1、板子上有两个指示灯，Power：电源指示灯，Work：为工作灯。正常工作时Power和Work同时亮，当处于停止工作状态是时Work工作指示灯在闪亮。

2、出厂时配套一个12V外接指示灯，供用户把板子上的工作指示灯引到电箱外面。

3、Soft Boot 此端子是用来启动/停止的。当闭合时是工作的;当断开时是停止的。(注意：出厂时Soft Boot 此端子默认为闭合。采用软启动工作时，需把闭合跳线拆除)。

4、A、B、C是三相电源输入。

5、OUT1和OUT2是接加热线圈。

6、线圈安装选择：云母高温线10mm2，长度约25-30米(次安装时，请往最长靠)，保温棉厚度约15-20mm。

7、详细使用说明书请点这里。

 五、安装注意事项：

1、安装固定控制板时，散热器是带电的，手和其它导电物体千万不要碰到。

2、为了安全，安装外壳要可靠接地。

3、注意板子的入风和出风情况，保证通风透气。

4、线圈的外接引线不要太长，一般每边取1-3米左右，太长了，功率会达不到效果。

5、当多个板子一起工作时，线圈与线圈的距离请要保持50mm以上，过近时会有可能出现工作不正常，工作过程中出现“吱。。。吱。。。”声是正常的。

6、当多个板子一起工作时，线圈引线不要捆在一起，分开放置，并注意不要进水。

6、发现产品进水或者潮湿时，请停止使用，清理后方可以使用。

7、请定期清理板子上和风扇上的灰尘，这样会大大提高产品的寿命。
