供应江苏四层板打样，江苏四层板打样厂家，江苏四层板打样加急打样
| 价 格： | 面议 | |
| 型号/规格： | PCB打样 | |
| 品牌/商标： | 捷多邦 |
四层板概念：
四层板（4 layers）指的是电路印刷板PCB Printed Circuit Board用4层的玻璃纤维做成，可降低
PCB的成本但效能较差。然后四层板、双面板，单面板、6层板---等如何分辨，下面介绍分辨PCB层数的
方法：
（1）通过观看PCB板的切面得出，实际上这种方法是比较困难的，很少人有这种眼力。
（2）通过观察导孔就可以辩识。如果PCB板的正反面都能找到相同的导孔，或者将主板或显示卡对着光源，如果导孔的位置不能透光就是四层板。
四层板布线原则
1. 非金属涂覆层 非金属涂覆材料用来保护印制板，另外，阻焊接区用来防止非焊接区导体的焊料润湿。 当涂覆过的组装件暴露在高湿度条件下时，不正确的清洗可能导致附着力降低。由于附着力的降低，涂覆层与基本的界面下开始出现分离点或碎屑，并且剥落（“侵蚀”）。 在使用任何涂覆层之前，最重要的是正确清洗印制板。如果印制板带有有机或无机污染，其绝缘电阻不能通过涂覆层得到提高。 如果不正确地选择和使用涂覆层，可能导致在高频下使用的印制板的阻燃性、绝缘电阻、电气性能等参数降低。
2. 暂时性阻焊剂 使用暂时性阻焊剂的涂覆层通常在焊接之前用网印涂覆。覆盖印制板的规定区域，以防止该区域导电图形的焊料润湿。例如：暂时性阻焊剂涂覆在有贵重金属的电路区，作为表面涂覆层。另外，这种涂覆层还可以保护涂覆区域在生产过程和存放过程中不受破坏。 在完成保护任务后，应去除暂时性阻焊剂，可以根据所使用的阻焊剂的类型，用剥离或用合适的溶剂浸泡。应该注意的是必须彻底去除暂时性涂覆层。
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王耀
- 电话：0755-33007055
- 传真：0755-33007098
- 手机：15817389008
- QQ ：

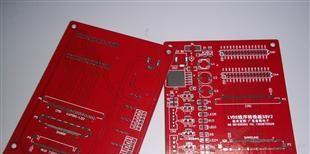

供应24小时 PCB加急打样，24小时 PCB加急打样服务
信息内容：PCB打样的概念： pcb打样的英文全称 PrintedCircuitBoard proofing。 pcb打样详细介绍 PCB的中文名称为印制电路板、又称印刷电路板、印刷线路板是重要的电子部件是电子元器件的支撑体是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的故被称为“印刷”电路板。 PCB打样就是指印制电路板在批量生产前的试产 主要应用为电子工程师在设计好电路 并完成PCB Layout之后向工厂进行小批量试产的过程即为PCB打样。而PCB打样的生产数量一般没有具体界线 一般是工程师在产品设计未完成确认和完成测试之前 都称之为PCB打样。 FR-4产品详情： 是否提供加工定制：否 品牌：捷多邦 型号：刚性线路板 机械刚性：刚性 层数：双面 基材：铜 绝缘材料：有机树脂 绝缘层厚度：常规板 增强材料：玻纤布基 ...
供应10*10四层板48小时加急打样喷锡10片网上付款700元
信息内容：· PCB制作过程： 1 1、打印电路板。将绘制好的电路板用转印纸打印出来，注意滑的一面面向自己，一般打印两张电路板，即一张纸上打印两张电路板。在其中选择打印效果的制作线路板。 2、裁剪覆铜板,用感光板制作电路板全程图解 。覆铜板，也就是两面都覆有铜膜的线路板，将覆铜板裁成电路板的大小，不要过大，以节约材料。 3、预处理覆铜板。用细砂纸把覆铜板表面的氧化层打磨掉，以保证在转印电路板时，热转印纸上的碳粉能牢固的印在覆铜板上，打磨好的标准是板面光亮，没有明显污渍。 4、转印电路板。将打印好的电路板裁剪成合适大小，把印有电路板的一面贴在覆铜板上，对齐好后把覆铜板放入热转印机，放入时一定要保证转印纸没有错位。一般来说经过2-3次转印，电路板就能很牢固的转印在覆铜板上。热转印机事先就已经预热，温度设定在160-200摄氏度，由于温度很高，操作时注意安全！ 5、腐蚀线路板,回流焊机。先检查一下电路板是否转印完整，若有少数没有转印好的地方可以用黑色油性笔修补。然后就可以腐蚀了，等线路板上暴露的铜膜完全被腐蚀掉时，将线路板从腐蚀液中取出清洗干净，这样一块线路板就腐蚀好了。腐蚀液的成分为浓盐...
