供应24小时 PCB加急打样，24小时 PCB加急打样服务
| 价 格： | 面议 | |
| 型号/规格： | FR4 | |
| 品牌/商标： | 捷多邦 |
PCB打样的概念：
pcb打样的英文全称 PrintedCircuitBoard proofing。
pcb打样详细介绍 PCB的中文名称为印制电路板、又称印刷电路板、印刷线路板是重要的电子部件是电子元器件的支撑体是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的故被称为“印刷”电路板。
PCB打样就是指印制电路板在批量生产前的试产 主要应用为电子工程师在设计好电路 并完成PCB Layout之后向工厂进行小批量试产的过程即为PCB打样。而PCB打样的生产数量一般没有具体界线 一般是工程师在产品设计未完成确认和完成测试之前 都称之为PCB打样。
FR-4产品详情：
|
是否提供加工定制：否 |
品牌：捷多邦 |
型号：刚性线路板 |
|
机械刚性：刚性 |
层数：双面 |
基材：铜 |
|
绝缘材料：有机树脂 |
绝缘层厚度：常规板 |
增强材料：玻纤布基 |
|
绝缘树脂：环氧树脂(EP) |
产品性质：热销 |
营销方式：厂家直销 |
|
营销价格：折扣 |
|
|
电路板的基本组成：
目前的电路板，主要由以下组成 线路与图面(Pattern):线路是做为原件之间导通的工具，在设计上会另外设计大铜面作为接地及电源层。线路与图面是同时做出的。 介电层(Dielectric):用来保持线路及各层之间的绝缘性，俗称为基材。 孔(Through hole / via):导通孔可使两层次以上的线路彼此导通，较大的导通孔则做为零件插件用，另外有非导通孔(nPTH)通常用来作为表面贴装定位，组装时固定螺丝用。 防焊油墨(Solder resistant /Solder Mask) :并非全部的铜面都要吃锡上零件，因此非吃锡的区域，会印一层隔绝铜面吃锡的物质(通常为环氧树脂)，避免非吃锡的线路间短路。根据不同的工艺，分为绿油、红油、蓝油。 丝印（Legend /Marking/Silk screen):此为非必要之构成，主要的功能是在电路板上标注各零件的名称、位置框，方便组装后维修及辨识用。 表面处理(Surface Finish):由于铜面在一般环境中，很容易氧化，导致无法上锡(焊锡性不良)，因此会在要吃锡的铜面上进行保护。保护的方式有喷锡(HASL)，化金(ENIG)，化银(Immersion Silver)，化锡(Immersion Tin)，有机保焊剂(OSP)，方法各有优缺点，统称为表面处理。
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王耀
- 电话：0755-33007055
- 传真：0755-33007098
- 手机：15817389008
- QQ ：
供应10*10四层板48小时加急打样喷锡10片网上付款700元
信息内容：· PCB制作过程： 1 1、打印电路板。将绘制好的电路板用转印纸打印出来，注意滑的一面面向自己，一般打印两张电路板，即一张纸上打印两张电路板。在其中选择打印效果的制作线路板。 2、裁剪覆铜板,用感光板制作电路板全程图解 。覆铜板，也就是两面都覆有铜膜的线路板，将覆铜板裁成电路板的大小，不要过大，以节约材料。 3、预处理覆铜板。用细砂纸把覆铜板表面的氧化层打磨掉，以保证在转印电路板时，热转印纸上的碳粉能牢固的印在覆铜板上，打磨好的标准是板面光亮，没有明显污渍。 4、转印电路板。将打印好的电路板裁剪成合适大小，把印有电路板的一面贴在覆铜板上，对齐好后把覆铜板放入热转印机，放入时一定要保证转印纸没有错位。一般来说经过2-3次转印，电路板就能很牢固的转印在覆铜板上。热转印机事先就已经预热，温度设定在160-200摄氏度，由于温度很高，操作时注意安全！ 5、腐蚀线路板,回流焊机。先检查一下电路板是否转印完整，若有少数没有转印好的地方可以用黑色油性笔修补。然后就可以腐蚀了，等线路板上暴露的铜膜完全被腐蚀掉时，将线路板从腐蚀液中取出清洗干净，这样一块线路板就腐蚀好了。腐蚀液的成分为浓盐...

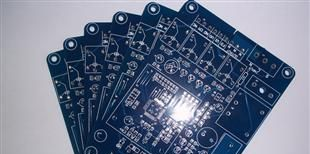

供应江苏PCB打样，江苏PCB打样优质生产厂家，量大从优
信息内容：在PCB设计数字电路与模拟电路的共地处理 现在有许多PCB不再是单一功能电路（数字或模拟电路），而是由数字电路和模拟电路混合构成的。因此在布线时就需要考虑它们之间互相干扰问题，特别是地线上的噪音干扰。 数字电路的频率高，模拟电路的敏感度强，对信号线来说，高频的信号线尽可能远离敏感的模拟电路器件，对地线来说，整人PCB对外界只有一个结点，所以必须在PCB内部进行处理数、模共地的问题，而在板内部数字地和模拟地实际上是分开的它们之间互不相连，只是在PCB与外界连接的接口处（如插头等）。数字地与模拟地有一点短接，请注意，只有一个连接点。也有在PCB上不共地的，这由系统设计来决定。 捷多邦简介： 深圳捷多邦科技有限公司成立于2013年2月，是一家从事印制PCB/线板打样、快板、小批量生产和销售的高新技术企业。公司总部位于深圳福田华强北商业圈，生产工厂位于惠州市大亚湾石化大道西27号。 捷多邦科技专注于单、双面、多层线路板打样、小批量生产，不断引进全新进口精密设备，采用先进工艺和高品质原材料并注重成本控制，力求为客户提供更优质、快捷、更具性价比的线路板产品。 捷多邦科技...
