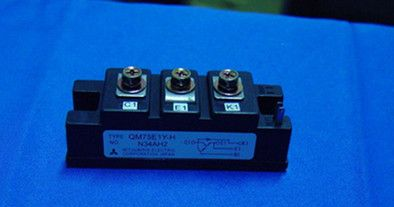

供应三菱模块QM75E2Y（E3Y）-H
| 价 格： | 面议 | |
| 型号/规格： | QM75E2Y（E3Y）-H\t75A/600V | |
| 品牌/商标： | 三菱 |
供应三菱模块QM75E2Y（E3Y）-H
IGBT的串并联：1）并联目的是增大使用的工作电流，但器件要匹配，每模块的Uce之差小于0.3V。还要降流使用，对于不小于200A的模块，600V的降10％Ic，1200～1400V的降15％Ic，1700V的降20％Ic，并要取饱和压降相等或接近的模块才行。栅控电路要分开，除静态均流外，还有动态均流问题，并使温度相接近，以免影响电流的均衡分配，因IGBT是负阻特性的器件。
2）串联目的是增高使用的工作电压，其要求比并联更高,主要是静态均压及动态均压问题，尤其是动态均压有一定难度。针对这个问题成都佳灵公司提出了容性母板技术1＋N只串联动态电压钳位均压方式c若动态均压不佳，将造成串联臂各器件上的Uce电压不等，造成一个器件过电压，影响同一臂的一串器件电击穿。
总之，IGBT的串、并联应尽量避免，不要以低电压小电流器件，通过串、并联解决高电压大电流的问题，这样的做法往往适得其反，而器件增多可靠性更差，电路也复杂，在不得已的条件下，要慎重。目前使用单个ICBT的电压或电流基本能满足用户的需要，随着电路的改进，将会有更高电压、更大电流的功率器件问世，这是必然的。
相似型号：
QM30E2Y（E3Y）-H 30A/600V/ 单臂斩波QM150DH-H 150A/600V/2U
QM50E2Y（E3Y）-H 50A/600V
QM200DP-H 200A/600V/2U
QM75E2Y（E3Y）-H 75A/600V
QM30CY-H 2单元对管30A/600V
QM100E2Y（E3Y）-H 100A/600V
QM50CY-H 2单元对管50A/600V
QM200E2Y（E3Y）-HB 200A/600V
