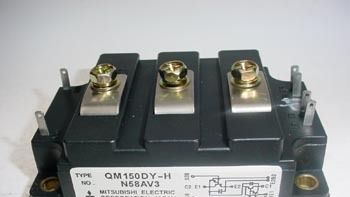

供应三菱模块QM150E2Y（E3Y）-H
| 价 格： | 面议 | |
| 型号/规格： | QM150E2Y（E3Y）-H\t150A/600V | |
| 品牌/商标： | 三菱 |
供应三菱模块QM150E2Y（E3Y）-H
IGBT判断好坏 将万用表拨在R×10KΩ挡，用黑表笔接IGBT 的集电极(C)，红表笔接IGBT 的发射极(E)，此时万用表的指针在零位。用手指同时触及一下栅极(G)和集电极(C)，这时IGBT 被触发导通，万用表的指针摆向阻值较小的方向，并能站住指示在某一位置。然后再用手指同时触及一下栅极(G)和发射极(E)，这时IGBT 被阻断，万用表的指针回零。此时即可判断IGBT 是好的。 相似型号： QM30CY-H 2单元对管30A/600VQM100E2Y（E3Y）-H 100A/600V
QM50CY-H 2单元对管50A/600V
QM200E2Y（E3Y）-HB 200A/600V
QM75CY-H 2单元对管75A/600V
QM150E2Y（E3Y）-H 150A/600V
QM100CY-H 2单元对管100A/600V
QM15DX-H 15A/600V/2U
QM150CY-H 2单元对管150A/600V
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱青
- 电话：010-59264989/59946198
- 传真：010-59919079
- 手机：13901002894
- QQ ：
供应三菱模块QM75E2Y（E3Y）-H
信息内容：供应三菱模块QM75E2Y（E3Y）-H IGBT的串并联： 1）并联目的是增大使用的工作电流，但器件要匹配，每模块的Uce之差小于0.3V。还要降流使用，对于不小于200A的模块，600V的降10％Ic，1200～1400V的降15％Ic，1700V的降20％Ic，并要取饱和压降相等或接近的模块才行。栅控电路要分开，除静态均流外，还有动态均流问题，并使温度相接近，以免影响电流的均衡分配，因IGBT是负阻特性的器件。 2）串联目的是增高使用的工作电压，其要求比并联更高,主要是静态均压及动态均压问题，尤其是动态均压有一定难度。针对这个问题成都佳灵公司提出了容性母板技术1＋N只串联动态电压钳位均压方式c若动态均压不佳，将造成串联臂各器件上的Uce电压不等，造成一个器件过电压，影响同一臂的一串器件电击穿。 总之，IGBT的串、并联应尽量避免，不要以低电压小电流器件，通过串、并联解决高电压大电流的问题，这样的做法往往适得其反，而器件增多可靠性更差，电路也复杂，在不得已的条件下，要慎重。目前使用单个ICBT的电压或电流基本能满足用户的需要，随着电路的改进，将会有更高电压、更大电流的功率器件问世，这是必然的。 相似型号： QM30E2Y（E3Y）-H...
供应QM200DP-H三菱模块
信息内容：供应QM200DP-H三菱模块 IGBT使用注意事项： 1）栅极与任何导电区要保持绝缘，以免产生静电而击穿，所以包装时在G极和E极之间装有导电泡沫塑料，将它短接。装配时切不可用手指直接接触，直到G极引脚进行了性连接。 2）主电路用螺钉拧紧，G极要用插件，尽可能不用焊接方式。 3）装卸时应采用接地工作台、接地地面、接地腕带等防静电措施。 4）仪器测量时，将100Ω电阻与G极串联。 5）要在未连接电源时进行安装。 6）焊接G极时，电烙铁要停电并接地，选用定温电烙铁最合适。当手工焊接时，温度为260℃±5℃、时间为10s±Is，使用松香焊剂。波峰焊接时，印制电路板要预热到80～105℃，在245℃时浸人焊接3～4s，使用松香焊剂。 相似型号： QM30E2Y（E3Y）-H 30A/600V/ 单臂斩波 QM150DH-H 150A/600V/2U QM50E2Y（E3Y）-H 50A/600V QM200DP-H 200A/600V/2U QM75E2Y（E3Y）-H 75A/600V QM30CY-H 2单元对管30A/600V QM100E2Y（E3Y）-H 100A/600V QM50CY-H 2单元对管50A/600V QM200E2Y（E3Y）-HB 200A/600V
