供应三菱模块QM50DY-H(HB)
IGBT的工作原理
N沟型的 IGBT工作是通过栅极-发射极间加阀值电压VTH以上的(正)电压,在栅极电极正下方的p层上形成反型层(沟道),开始从发射极电极下的n-层注入电子。该电子为p+n-p晶体管的少数载流子,从集电极衬底p+层开始流入空穴,进行电导率调制(双极工作),所以可以降低集电极-发射极间饱和电压。在发射极电极侧形成n+pn-寄生晶体管。若n+pn-寄生晶体管工作,又变成p+n- pn+晶闸管。电流继续流动,直到输出侧停止供给电流。通过输出信号已不能进行控制。一般将这种状态称为闭锁状态。
为了抑制n+pn-寄生晶体管的工作IGBT采用尽量缩小p+n-p晶体管的电流放大系数α作为解决闭锁的措施。具体地来说,p+n-p的电流放大系数α设计为0.5以下。 IGBT的闭锁电流IL为额定电流(直流)的3倍以上。IGBT的驱动原理与电力MOSFET基本相同,通断由栅射极电压uGE决定。
相似型号:
型号(2单元 600V)GTR 技术指标 型号(2单元 600V)GTR 技术指标
供应三菱模块QM1000HA-2H(24)(B) IGBT 的工作特性中的静态特性 IGBT 的静态特性主要有伏安特性、转移特性和开关特性。 IGBT 的伏安特性是指以栅源电压Ugs 为参变量时,漏极电流与栅极电压之间的关系曲线。输出漏极电流比受栅源电压Ugs 的控制,Ugs 越高, Id 越大。它与GTR 的输出特性相似.也可分为饱和区1 、放大区2 和击穿特性3 部分。在截止状态下的IGBT ,正向电压由J2 结承担,反向电压由J1结承担。如果无N+ 缓冲区,则正反向阻断电压可以做到同样水平,加入N+缓冲区后,反向关断电压只能达到几十伏水平,因此限制了IGBT 的某些应用范围。 IGBT 的转移特性是指输出漏极电流Id 与栅源电压Ugs 之间的关系曲线。它与MOSFET 的转移特性相同,当栅源电压小于开启电压Ugs(th) 时,IGBT 处于关断状态。在IGBT 导通后的大部分漏极电流范围内, Id 与Ugs呈线性关系。栅源电压受漏极电流限制,其值一般取为15V左右。 IGBT 的开关特性是指漏极电流与漏源电压之间的关系。IGBT 处于导通态时,由于它的PNP 晶体管为宽基区晶体管,所以其B 值极低。尽管等效电路为达林顿结构,但流过MOSFET 的电流成为IGBT 总电流的主要部分。此时,通态电压Uds(on) 可用下式表示: ...

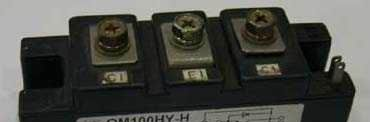

供应QM100HY-2H三菱模块 2P系列NPT—IGBT模块的特点 FUJIP系列IGBT采用NPT工艺制造,比PT(PunchThrough)IGBT有更多的优越性,特别适用于变频器、交流伺服系统、UPS、电焊电源等领域,其显著特点如下: (1)电流额定值是在Tc=800℃时标出的。 (2)P系列IGBT的VCE(SAT)与温度成正比,易于并联。 (3)开关损耗的温度系数比PT-IGBT小,当结温升高时,其开关损耗比PT-IGBT增加的少,因此P系列模块更适合高频应用。 (4)1400V系列模块可用于AC380V至575V的功率变换设备中。 (5)P系列中,尤其是1400V模块比PT-IGBT有更大的安全工作区,反偏安全工作区(RBSOA)和短路安全工作区(SCSOA)都为矩形。其RBSOA可达额定电流的两倍,SCSOA可达额定电流的十倍。因此,吸收电路可大大地简化,同时,短路承受能力也大大提高。 (6)低损耗、软开关,它的dv/dt只有普通模块的1/2,大大降低了EMI噪声。 相似型号: QM400HA1-2H 400A/1000V/1U QM30HY-2H 30A/1000V/1U QM400HA-2H(24)(B) 400A/1000V/(1200V)/1U QM50HY-2H 50A/1000V/1U QM600HA-2H(24)(B) 600A/1000V...
