BZY－1.正序电压继电器
| 价 格： | 580.00 | |
| 品牌/商标： | 天京电气 | |
| 产品系列： | BZY－1.正序电压继电器 | |
| 触点负载： | 中功率 | |
| 触点切换电流： | 2 | |
| 触点切换电压： | 250 | |
| 触点形式： | 一开一闭 | |
| 额定电流： | 5 | |
| 额定电压： | AC/DC200-240 | |
| 防护特征： | 防尘罩式 | |
| 型号/规格： | BZY－1.正序电压继电器 | |
| 应用范围： | 正序电压继电器 | |
| 直流电阻： | 5 |
0577-62771219.62739122.62739033.QQ1145041984dzsc/19/1610/19161016.jpg
BZY－1型正序电压继电器用于发电机励磁系统中，作为强行励磁及电压互感器断线的起动元件。
[接线图](背视)
dzsc/19/1610/19161016.jpg
[技术要求]
Ø 额定电压：三相交流正序线电压100V、173V、50Hz。
Ø 直流电压：220V、110V、48V。
Ø 正序线电压调整范围：不小于70％额定正序线电压。
Ø 继电器返回系数不大于1.05。
Ø 电器应允许长期通过1.1倍额定电压。
Ø 在额定电压下，交流回路功率消耗不大于5VA，直流回路功率消耗：220V时不大于6W；110V时不大于4W；48V时不大于2W。
Ø 直流电压允许变化范围：对于220V、110V允许在80~110％范围内变化，对于48V允许在90~110％范围内变化，继电器应仍正常工作。
Ø 触点断开容量：
直流电压不大于220V、电流不大于0.2A有感负载（时间常数不大于5×10－3秒）断开容量为25W。
交流电压不大于220V、电流不大于0.2A，断开容量为30VA。
Ø 继电器有一对转换接点。
[外形及安装尺寸]
dzsc/19/1610/19161016.jpg
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李勇法
- 电话：
- 传真：
- 手机：
- QQ ：
LB-8.闭锁继电器
信息内容：dzsc/19/1615/19161526.jpgLB-8型断相闭锁继电器1 用途LB-8型断相闭锁继电器(以下简称继电器)用于发电机或发一变组成套保护设备中，作为在电压互感器二次侧发生断相时，对可能因此引起误动作的保护设备予以闭锁。2 结构与工作原理本继电器为嵌入式或拼块式安装，由外壳和插件两部分组成，可由单独小壳构成独立保护，也可装在屏上，与其它保护构成成套保护。正面有聚苯乙烯压制的透明壳盖，插件由框架和一块装有电气元件的底座等组成。继电器由整流型原理构成。其原理接线图见图1，其动作侧接于发电机出口的电压互感器的二次线圈上，制动侧则接于发电机出口的开口三角形三相零序电压上。动作侧和制动侧信号经整流、滤波以后分别加到执行元件-极化继电器的两个绕组上。动作量及制动量的大小可通过面板上调节电位器W1和W2来整定。当电压互感器二次侧发生断相时，动作侧输入的不平衡电压经整流、滤波后加在极化继电器的动作侧，这个电压高于极化继电器的动作电压，这时继电器动作于出口。在外部发生接地故障或相间短路故障时，虽动作侧有电压输入，但这时制动侧3U0=100V，使极化继电器可靠制动。当电压互感器的三相同时断相时，保护不动作。图1 LB-8型断相闭锁继电器电气原理图...
WFSGL -I-10 .WFSGL-II-10微机型反时限过电流继电器

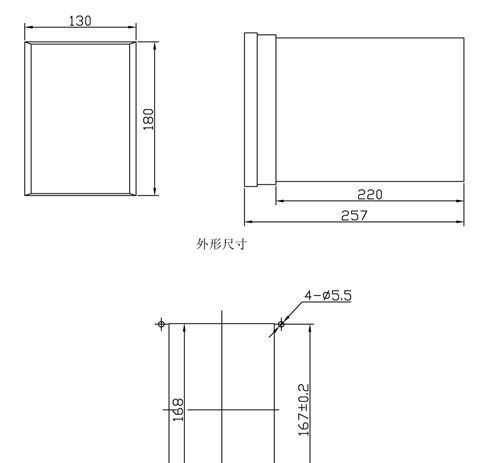

信息内容：dzsc/19/1625/19162538.jpg0577-62771219.62739122.62739033 13736373830 QQ1145041984[用途] WFSGL 微机型反时限过电流继电器是目前国内型的具有反时限特性的过电流继电器。该继电器采用工业级CPU由程序控制，大大简化了硬件电路，提高了可靠性。且不需要直流辅助电源。应用于电机、变压器等设备，以及输、配电系统的继电保护回路中，尤其适用于无直流设备的厂站，当主设备或输、配电系统出现短路故障时，该继电器能按预定的时限可靠动作，切除故障部分。 继电器具有如下特点： 无直流辅助电源，外型及开孔尺寸可与老型号产品完全相同。 分为单相式和两相式两种，单相式的可直接替换老型号产品，两相式的可代替两台过电流继电器（一般接A、C两相），降低成本。 采用拨码开关进行整定，直观方便。 采用液晶显示器实时显示工作电流值。 出口动作后，液晶显示器具有显示保持功能，可区分A或C相速断动作和过流动作，需手动复归。 具有很强的抗干扰能力。 不存在以往过流继电器整定范围窄，动作值整定困难，动作离散值较高等缺点。该继电器整定范围宽，整定方便，精度高，可靠性高。是过流继电器理想的更新换代产品。[工作原理方框图]dzsc/19/16...
