LB-8.闭锁继电器
| 价 格： | 1250.00 | |
| 额定电压： | 100V | |
| 产品系列： | LB-8.闭锁继电器 | |
| 线圈电源： | 100V | |
| 额定电流： | 5A | |
| 线圈功率： | 50HZ | |
| 触点切换电流： | 5A | |
| 触点切换电压： | 100V AC | |
| 触点负载： | 5A | |
| 应用范围： | LB-8.闭锁继电器 | |
| 型号/规格： | LB-8.闭锁继电器 | |
| 品牌/商标： | 天京电气 | |
| 触点形式： | 001 |
dzsc/19/1615/19161526.jpg
LB-8型断相闭锁继电器
1 用途
LB-8型断相闭锁继电器(以下简称继电器)用于发电机或发一变组成套保护设备中，作为在电压互感器二次侧发生断相时，对可能因此引起误动作的保护设备予以闭锁。
2 结构与工作原理
本继电器为嵌入式或拼块式安装，由外壳和插件两部分组成，可由单独小壳构成独立保护，也可装在屏上，与其它保护构成成套保护。正面有聚苯乙烯压制的透明壳盖，插件由框架和一块装有电气元件的底座等组成。
继电器由整流型原理构成。其原理接线图见图1，其动作侧接于发电机出口的电压互感器的二次线圈上，制动侧则接于发电机出口的开口三角形三相零序电压上。
动作侧和制动侧信号经整流、滤波以后分别加到执行元件-极化继电器的两个绕组上。动作量及制动量的大小可通过面板上调节电位器W1和W2来整定。
当电压互感器二次侧发生断相时，动作侧输入的不平衡电压经整流、滤波后加在极化继电器的动作侧，这个电压高于极化继电器的动作电压，这时继电器动作于出口。
在外部发生接地故障或相间短路故障时，虽动作侧有电压输入，但这时制动侧3U0=100V，使极化继电器可靠制动。
当电压互感器的三相同时断相时，保护不动作。
图1 LB-8型断相闭锁继电器电气原理图
3 技术数据
3.1 交流额定电压：100V、50Hz。
3.2 继电器的灵敏度：在继电器的动作侧加对称线电压100V时，其中一相或两相断路时，继电器的执行元件线圈中的电流不小于3mA。
3.3 在对称三相电压100V(相电压为58V)下，继电器执行元件极化继电器线圈中的不平衡电流不大于0.5mA。
3.4 在继电器动作侧三相并联加电压58V、3U0制动侧加100V同相电压时，继电器应能可靠制动，否则，可适当调整电位器W2。
3.5 在动作侧加对称线电压100V，断开其中一相或两相时，执行元件极化继电器的动合触点的闭合时间不大于10ms。
3.6 在额定电压线电压100V(或相电压58V)下，继电器每相所消耗的功率不大于5VA。
3.7 本继电器的外形尺寸、开孔尺寸、背视端子图见附图，结构形式代号为A33K、A33P。
4 调试方法
4.1 检查继电器是否符合图纸要求。
4.2 用法拉表或电桥检查全部电容，其误差均应小于5%。
4.3 用干电池和直流毫安表检查极化继电器的极性及动作电流，其动作电流应在0.6～0.7mA范围内。
4.4 用JT-1型晶体管图示仪检查全部二极管应无负阻特性。
4.5 按图2所示调试接线图接线，合上K1、K2、K3、K4，调节自耦变压器3ZOB和ZOB，使三相自耦变压器3ZOB的输出线电压为100V(或每相电压均为58V)，使单相自耦变压器ZOB的输出为100V。
K—三相单闸开关 3ZOB—三相自耦变压器 R1、R2、R3—滑线电阻
K3、K4—单相开关 K4—双刀开关 LB-8—被测继电器 702—数字毫秒表
图2 LB-8调试接线图
4.6 断开K4，然后分别断开K2、K3中的任意一个开关或任意两个，继电器都应能可靠动作。这时在⑥、⑧端子间测得通过极化继电器动作线圈中的电流不应小于3mA，如不符合，应调整W1至满足。此时继电器动断触点的断开时间不大于10ms。
K—单闸开关 V1、V2—电压表 a—毫安表
LB-8—被测继电器 ZOB—调压器
图3 不对称电压下，制动特性测试接线图
4.7 接通K1、K2、K3，断开K4，在端子⑥、⑧之间测得极化继电器中的不平衡电流应不大于0.5mA。如不满足，须调整W1，并重复项3。
4.8 按图3接线，在端子①、⑦之间加入单相电压58V，在端子(11)、(13)之间加入100V，这时继电器应可靠制动，如不符合，须调整W2。
dzsc/19/1615/19161526.jpg
LB-8型断相闭锁继电器
1 用途
LB-8型断相闭锁继电器(以下简称继电器)用于发电机或发一变组成套保护设备中，作为在电压互感器二次侧发生断相时，对可能因此引起误动作的保护设备予以闭锁。
2 结构与工作原理
本继电器为嵌入式或拼块式安装，由外壳和插件两部分组成，可由单独小壳构成独立保护，也可装在屏上，与其它保护构成成套保护。正面有聚苯乙烯压制的透明壳盖，插件由框架和一块装有电气元件的底座等组成。
继电器由整流型原理构成。其原理接线图见图1，其动作侧接于发电机出口的电压互感器的二次线圈上，制动侧则接于发电机出口的开口三角形三相零序电压上。
动作侧和制动侧信号经整流、滤波以后分别加到执行元件-极化继电器的两个绕组上。动作量及制动量的大小可通过面板上调节电位器W1和W2来整定。
当电压互感器二次侧发生断相时，动作侧输入的不平衡电压经整流、滤波后加在极化继电器的动作侧，这个电压高于极化继电器的动作电压，这时继电器动作于出口。
在外部发生接地故障或相间短路故障时，虽动作侧有电压输入，但这时制动侧3U0=100V，使极化继电器可靠制动。
当电压互感器的三相同时断相时，保护不动作。
图1 LB-8型断相闭锁继电器电气原理图
3 技术数据
3.1 交流额定电压：100V、50Hz。
3.2 继电器的灵敏度：在继电器的动作侧加对称线电压100V时，其中一相或两相断路时，继电器的执行元件线圈中的电流不小于3mA。
3.3 在对称三相电压100V(相电压为58V)下，继电器执行元件极化继电器线圈中的不平衡电流不大于0.5mA。
3.4 在继电器动作侧三相并联加电压58V、3U0制动侧加100V同相电压时，继电器应能可靠制动，否则，可适当调整电位器W2。
3.5 在动作侧加对称线电压100V，断开其中一相或两相时，执行元件极化继电器的动合触点的闭合时间不大于10ms。
3.6 在额定电压线电压100V(或相电压58V)下，继电器每相所消耗的功率不大于5VA。
3.7 本继电器的外形尺寸、开孔尺寸、背视端子图见附图，结构形式代号为A33K、A33P。
4 调试方法
4.1 检查继电器是否符合图纸要求。
4.2 用法拉表或电桥检查全部电容，其误差均应小于5%。
4.3 用干电池和直流毫安表检查极化继电器的极性及动作电流，其动作电流应在0.6～0.7mA范围内。
4.4 用JT-1型晶体管图示仪检查全部二极管应无负阻特性。
4.5 按图2所示调试接线图接线，合上K1、K2、K3、K4，调节自耦变压器3ZOB和ZOB，使三相自耦变压器3ZOB的输出线电压为100V(或每相电压均为58V)，使单相自耦变压器ZOB的输出为100V。
K—三相单闸开关 3ZOB—三相自耦变压器 R1、R2、R3—滑线电阻
K3、K4—单相开关 K4—双刀开关 LB-8—被测继电器 702—数字毫秒表
图2 LB-8调试接线图
4.6 断开K4，然后分别断开K2、K3中的任意一个开关或任意两个，继电器都应能可靠动作。这时在⑥、⑧端子间测得通过极化继电器动作线圈中的电流不应小于3mA，如不符合，应调整W1至满足。此时继电器动断触点的断开时间不大于10ms。
K—单闸开关 V1、V2—电压表 a—毫安表
LB-8—被测继电器 ZOB—调压器
图3 不对称电压下，制动特性测试接线图
4.7 接通K1、K2、K3，断开K4，在端子⑥、⑧之间测得极化继电器中的不平衡电流应不大于0.5mA。如不满足，须调整W1，并重复项3。
4.8 按图3接线，在端子①、⑦之间加入单相电压58V，在端子(11)、(13)之间加入100V，这时继电器应可靠制动，如不符合，须调整W2。
dzsc/19/1615/19161526.jpg
dzsc/19/1615/19161526.jpg
LB-8
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李勇法
- 电话：
- 传真：
- 手机：
- QQ ：
WFSGL -I-10 .WFSGL-II-10微机型反时限过电流继电器
信息内容：dzsc/19/1625/19162538.jpg0577-62771219.62739122.62739033 13736373830 QQ1145041984[用途] WFSGL 微机型反时限过电流继电器是目前国内型的具有反时限特性的过电流继电器。该继电器采用工业级CPU由程序控制，大大简化了硬件电路，提高了可靠性。且不需要直流辅助电源。应用于电机、变压器等设备，以及输、配电系统的继电保护回路中，尤其适用于无直流设备的厂站，当主设备或输、配电系统出现短路故障时，该继电器能按预定的时限可靠动作，切除故障部分。 继电器具有如下特点： 无直流辅助电源，外型及开孔尺寸可与老型号产品完全相同。 分为单相式和两相式两种，单相式的可直接替换老型号产品，两相式的可代替两台过电流继电器（一般接A、C两相），降低成本。 采用拨码开关进行整定，直观方便。 采用液晶显示器实时显示工作电流值。 出口动作后，液晶显示器具有显示保持功能，可区分A或C相速断动作和过流动作，需手动复归。 具有很强的抗干扰能力。 不存在以往过流继电器整定范围窄，动作值整定困难，动作离散值较高等缺点。该继电器整定范围宽，整定方便，精度高，可靠性高。是过流继电器理想的更新换代产品。[工作原理方框图]dzsc/19/16...

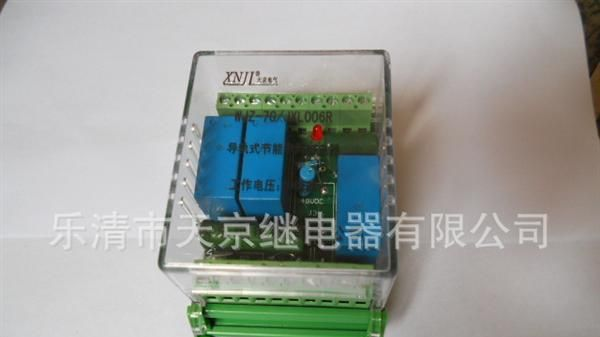

JHXH-2F.JHXH-3F组合继电器
