WFSGL -I-10 .WFSGL-II-10微机型反时限过电流继电器
| 价 格： | 1000.00 | |
| 品牌/商标： | 天京电气 | |
| 产品系列： | WFSGL 微机型反时限过电流继电器 | |
| 触点负载： | 中功率 | |
| 触点切换电流： | 5 | |
| 触点切换电压： | 500 | |
| 触点形式： | 一开一闭 | |
| 额定电流： | 5-10 | |
| 额定电压： | 6v | |
| 防护特征： | 防尘罩式 | |
| 型号/规格： | WFSGL 微机型反时限过电流继电器 | |
| 应用范围： | WFSGL 微机型反时限过电流继电器 | |
| 释放电流： | 9 | |
| 吸合电流： | 10 | |
| 电流性质： | 交流 |
dzsc/19/1625/19162538.jpg
0577-62771219.62739122.62739033 13736373830 QQ1145041984
[用途]
WFSGL 微机型反时限过电流继电器是目前国内型的具有反时限特性的过电流继电器。该继电器采用工业级CPU由程序控制，大大简化了硬件电路，提高了可靠性。且不需要直流辅助电源。应用于电机、变压器等设备，以及输、配电系统的继电保护回路中，尤其适用于无直流设备的厂站，当主设备或输、配电系统出现短路故障时，该继电器能按预定的时限可靠动作，切除故障部分。
继电器具有如下特点：
无直流辅助电源，外型及开孔尺寸可与老型号产品完全相同。
分为单相式和两相式两种，单相式的可直接替换老型号产品，两相式的可代替两台过电流继电器（一般接A、C两相），降低成本。
采用拨码开关进行整定，直观方便。
采用液晶显示器实时显示工作电流值。
出口动作后，液晶显示器具有显示保持功能，可区分A或C相速断动作和过流动作，需手动复归。
具有很强的抗干扰能力。
不存在以往过流继电器整定范围窄，动作值整定困难，动作离散值较高等缺点。该继电器整定范围宽，整定方便，精度高，可靠性高。是过流继电器理想的更新换代产品。
[工作原理方框图]
dzsc/19/1625/19162538.jpg
[型号及含义]
dzsc/19/1625/19162538.jpg
[技术数据]
整定范围
⑴ 起动电流整定范围：2 ～ 19.9 A，级差为 0.1 A。
⑵ 速断电流倍数：2 ～ 19.9 倍，级差为0.1 倍。
⑶ K值选择由三位拨码组成，范围为0.01～ 9.99。
注：起动电流×速断倍数，即速断电流定值应不大于100A。
新老产品对换表
| 新产品型号及规格 | 可代换产品型号及规格 | 安装形式 |
| WFSGL - I - 11～16 | GL - 11～16 JGL - 2 / 11～16 JGL - W | 凸出式、板前、板后接线 |
| WFSGL - I - 21～26 | GL - 21～26 JGL - 2 / 21～26 JGL - W | 凸出式、板前、板后接线 |
| WFSGL - I - 31～36 | LL - 11～16 JGL - 2 / 31～36 | 采用新型嵌入式外壳 板后接线 |
| WFSGL - II - 11～16 | 首创产品 | 凸出式、板前、板后接线 |
| WFSGL - II - 21～26 | 首创产品 | 凸出式、板前、板后接线 |
| WFSGL - II - 31～36 | 首创产品 | 嵌入式板后接线 |
※ 注：本公司的过流继电器在性能上优于其他同类产品，II型首创了两相式的反时限过电流继电器。
31～36型采用了新型的嵌入式壳体。
标准动作方程式
⑴根据IEC常规反时限特性的标准方程
dzsc/19/1625/19162538.jpg
⑵标准方程反时限数据表（见表一、表二）
触点型式: 11、12；21、22；31，32与13、14；23、24；33、34 型为一组动合触点与一组延时动合触点，其区别仅在于出线端子号不同。 15、25、35 型为一组先合后断的转换触点。16、26、36型为一组先合后断的转换触点与一组延时动合触点。
反时限起动电流误差：不超过 1％。
反时限动作延时误差：不超过3％。
速断时间：在1.2倍定值时不超过100ms。
在标称极限温度下的变差，不超过3％。
返回系数：返回系数不小于95％。
功率消耗：不大于5VA。
绝缘性能
绝缘电阻：继电器各带电的导电电路对外露的非带电金属部分或外壳之间以及无电气联系的各带电的导电电路之间，用开路电压为500V的测试仪器测定其绝缘电阻值应不小于300MΩ。
介质强度：继电器各带电的导电电路对外露的非带电金属部分或外壳之间应能承受频率为50Hz交流试验电压2KV（有效值），历时1min的试验，不应出现绝缘击穿或闪络现象。
触点性能：继电器的触点在交流回路中不大于150A的情况下，能够将这个电路分流接通与分流断开，其余除发送信号的触点之外，接通电流不大于交流50A。在电流不大于1A，电压不大于250V时，继电器触点能分断时间常数为5ms的直流有感负荷电路中，断开容量为30W。
[正常使用条件]
1、环境温度：- 10～ 50℃
2、海拔高度：不大于2000m
3、相对湿度：不大于90％
[调试方法]
（本继电器在出厂时已调整好，一般情况下，用户无需调整。）
本继电器Ⅰ型可通入工作电流，调整下板电位器，使继电器面板所显示的电流值和外接的标准电流表相一致即可，通入速断电流后，速断灯亮，速断出口，显示器显示“s d d z”，通入任意倍数的过电流后，过流启动灯亮，进入反时限延时，根据标准反时限动作曲线延时一段时间后，过流出口，过流动作灯亮，显示器显示“g l d z”。Ⅱ型为两相式过电流继电器，所以应分别通入A、C相电流进行调整，继电器面板所显示的电流值应和外接的标准电流表相一致，若不一致，可分别调整下板的两个电位器，使其相一致，然后，即可进行其他项的测试，实际运行时，当IA≥IC时，显示IA，反之显示IC，无需其他调整，通入速断电流后，速断灯亮，速断出口，显示器显示“A - s d”或“C - s d”，通入任意倍数的过电流后，过流启动灯亮，进入反时限延时，根据标准反时限动作曲线延时一段时间后，过流出口，过流动作灯亮，显示器显示“A - g L”或“C - g L”。
[液晶显示示意图]
dzsc/19/1625/19162538.jpg
[应用举例]
定值整定
K值选择方法为：首先假设K=1此时I／Is所对应的时间值为tx，然后由K= t／tx计算得到实际K值。
⑴ 已知起动电流为Is＝4A，当I／Is＝8时，t＝8s，速断倍数为9.5倍，现选择如下：
① 起动电流选用拨码为 040
② 速断倍数选用拨码为 095
③ K值的选取方法为：由查表可见，当I／Is＝8，K＝1时，延时时间为3.3 s，因所需延时为8s，故K＝8／3.3＝2.424，选择K值拨码为 242
⑵ 已知起动电流为Is＝5A，当I／Is＝1.02时，t＝120s，速断倍数为12倍，现选择如下：
① 起动电流选用拨码为 050
② 速断倍数选用拨码为 120
③ K值的选取方法为：由计算可知，当I／Is＝1.02，K＝1时，延时时间为353.4 s，因所需延时为120s，故K＝120／353.4＝0.3396，选择K值拨码为 034
Ø 接线示意图
Ⅰ型产品与JGL-2系列过流继电器的接线完全一致，可直接替代。
Ⅱ型产品为两相式，可代替两台工作，接线示意图如下：
⑴ 11~14、21~24系列（以WFSGL-Ⅱ-11为例）
dzsc/19/1625/19162538.jpg
⑵ 15、16、25、26系列（以WFSGL-Ⅱ-15为例）
dzsc/19/1625/19162538.jpg
表一（1.1～ 9倍）
| t(S) i/is k | 1.1 | 1.2 | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 0.01 | 0.73 | 0.38 | 0.17 | 0.1 | 0.06 | 0.05 | 0.04 | 0.035 | 0.038 | 0.03 | 0.03 |
| 0.1 | 7.34 | 3.83 | 1.72 | 1 | 0.63 | 0.5 | 0.43 | 0.38 | 0.35 | 0.33 | 0.31 |
| 0.2 | 14.7 | 7.66 | 3.44 | 2 | 1.26 | 1 | 0.86 | 0.76 | 0.7 | 0.66 | 0.61 |
| 0.3 | 22 | 11.5 | 5.16 | 3 | 1.89 | 1.5 | 1.29 | 1.14 | 1.05 | 0.99 | 0.92 |
| 0.4 | 29.3 | 15.3 | 6.88 | 4 | 2.52 | 2 | 1.71 | 1.52 | 1.4 | 1.32 | 1.23 |
| 0.5 | 36.6 | 19.1 | 8.6 | 5 | 3.15 | 2.5 | 2.14 | 1.9 | 1.75 | 1.65 | 1.54 |
| 0.6 | 43.9 | 22.9 | 10.3 | 6 | 3.78 | 3 | 2.57 | 2.28 | 2.1 | 1.98 | 1.85 |
| 0.7 | 51.2 | 26.7 | 12 | 7 | 4.41 | 3.5 | 3 | 2.66 | 2.45 | 2.31 | 2.16 |
| 0.8 | 58.5 | 30.5 | 13.7 | 8 | 5.04 | 4 | 3.43 | 3.04 | 2.8 | 2.64 | 2.47 |
| 0.9 | 65.8 | 34.3 | 15.4 | 9 | 5.67 | 4.5 | 3.86 | 3.42 | 3.15 | 2.97 | 2.78 |
| 1.0 | 73.4 | 38.3 | 17.2 | 10 | 6.3 | 5 | 4.3 | 3.8 | 3.5 | 3.3 | 3.1 |
| 2.0 | 147 | 76.6 | 34.4 | 20 | 12.6 | 10 | 8.6 | 7.6 | 7 | 6.6 | 6.2 |
| 5.0 | 366 | 191 | 86 | 50 | 31.5 | 25 | 21.4 | 19 | 17.5 | 16.5 | 15.4 |
| 9.0 | 660 | 343 | 154 | 90 | 56.7 | 45 | 38.6 | 34.2 | 31.5 | 29.7 | 27.8 |
| 1.23 | 90.3 | 47.1 | 21.2 | 12.3 | 7.75 | 6.15 | 5.29 | 4.67 | 4.3 | 4.06 | 3.81 |
| 2.42 | 178 | 92.7 | 41.6 | 24.2 | 15.2 | 12.1 | 10.4 | 9.2 | 8.47 | 7.99 | 7.5 |
| 5.55 | 407 | 213 | 95.5 | 55.6 | 35 | 27.8 | 23.9 | 21.1 | 19.4 | 18.3 | 17.2 |
注：K值为直读值，范围为0.01～ 9.99,表中数据已经四舍五入,和实际计算值有出入,但反时限延时误差不超过3%
表二（10～ 19.9倍）
| t(S) i/is k | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 19.9 |
| 0.01 | 0.03 | 0.028 | 0.027 | 0.0266 | 0.026 | 0.025 | 0.025 | 0.024 | 0.0235 | 0.023 | 0.0227 |
| 0.1 | 0.3 | 0.28 | 0.27 | 0.26 | 0.25 | 0.25 | 0.24 | 0.24 | 0.24 | 0.23 | 0.23 |
| 0.2 | 0.6 | 0.56 | 0.54 | 0.52 | 0.5 | 0.5 | 0.48 | 0.48 | 0.48 | 0.46 | 0.46 |
| 0.3 | 0.9 | 0.84 | 0.81 | 0.78 | 0.75 | 0.75 | 0.72 | 0.72 | 0.72 | 0.69 | 0.69 |
| 0.4 | 1.2 | 1.12 | 1.08 | 1.04 | 1 | 1 | 0.96 | 0.96 | 0.96 | 0.92 | 0.92 |
| 0.5 | 1.5 | 1.4 | 1.35 | 1.3 | 1.25 | 1.25 | 1.2 | 1.2 | 1.2 | 1.15 | 1.15 |
| 0.6 | 1.8 | 1.68 | 1.62 | 1.56 | 1.5 | 1.5 | 1.44 | 1.44 | 1.44 | 1.38 | 1.38 |
| 0.7 | 2.1 | 1.96 | 1.89 | 1.82 | 1.75 | 1.75 | 1.68 | 1.68 | 1.68 | 1.61 | 1.61 |
| 0.8 | 2.4 | 2.24 | 2.16 | 2.08 | 2 | 2 | 1.92 | 1.92 | 1.92 | 1.84 | 1.84 |
| 0.9 | 2.7 | 2.52 | 2.43 | 2.34 | 2.25 | 2.25 | 2.16 | 2.16 | 2.16 | 2.07 | 2.07 |
| 1.0 | 3 | 2.8 | 2.7 | 2.6 | 2.5 | 2.5 | 2.4 | 2.4 | 2.4 | 2.3 | 2.3 |
| 2.0 | 6 | 5.6 | 5.4 | 5.2 | 5 | 5 | 4.8 | 4.8 | 4.8 | 4.6 | 4.6 |
| 5.0 | 15 | 14 | 13.5 | 13 | 12.5 | 12.5 | 12 | 12 | 12 | 11.5 | 11.5 |
| 9.0 | 27 | 25.2 | 24.3 | 23.4 | 22.5 | 22.5 | 21.6 | 21.6 | 21.6 | 20.7 | 20.7 |
注：K值为直读值，范围为0.01～ 9.99, 表中数据已经四舍五入,和实际计算值有出入,但反时限延时误差不超过3%
[定货须知]
继电器名称型号、安装形式（板前接线或板后接线）
定货数量
特殊要求，定货时说明
[接线端子图]
dzsc/19/1625/19162538.jpg
dzsc/19/1625/19162538.jpg
[外形尺寸及安装尺寸图]
[10系列]
dzsc/19/1625/19162538.jpg
[20系列]
dzsc/19/1625/19162538.jpg
[30系列]
dzsc/19/1625/19162538.jpg
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李勇法
- 电话：
- 传真：
- 手机：
- QQ ：
JHXH-2F.JHXH-3F组合继电器
信息内容：dzsc/19/1642/19164284.jpg定值：额定电压DC/AC24V36V48V110V.127V220V.380V。2、动作值：动作电压直流应不大于额定电压70%，交流应不大于额定电压75%；3、返回值：返回电压应不小于10%额定电压。4间大不于15ms。5、触点容量：在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为50W；在电压不超过250V，电流不超过5A，功率因数为cosφ=0.4±0.1的交流电路中，断开容量为500VA。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为。 价格，服务；欢迎来电来人，咨询订购！ 0577-62771219 62739122 62739033 13736373830 13868376511 15658600007"

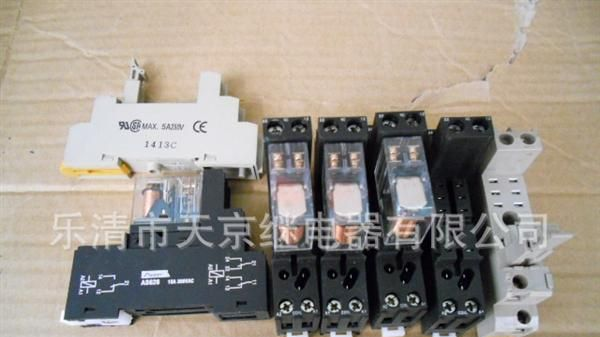

MY2NJ.MY3NJ.MY4NJ,LY2NJ.LY3NJ.LY4NJ.HH54P.HH53P.HH
