JC-2.JC-2/220V 0.1A.JC-2/220V 0.015A冲击继电器
| 价 格： | 150.00 | |
| 品牌/商标： | 天京电气 | |
| 产品系列： | JC-2.JC-2/220V 0.1A.JC-2/220V 0.015A冲击继电器 | |
| 触点负载： | 中功率 | |
| 触点切换电流： | 5 | |
| 触点切换电压： | 300 | |
| 触点形式： | 一开一闭 | |
| 额定电流： | 0.015 | |
| 额定电压： | DC24-240 | |
| 防护特征： | 防尘罩式 | |
| 型号/规格： | JC-2.JC-2/220V 0.1A.JC-2/220V 0.015A冲击继电器 | |
| 应用范围： | 冲击继电器 | |
| 直流电阻： | 5 | |
| 电流性质： | 直流 |
dzsc/19/1586/19158671.jpg
0577-62771219.62739122.62739033.1565860000713736373830.13868376511
| 1 用途 JC-2型冲击继电器(以下简称继电器)应于在直流操作的继电保护及控制回路中作为中央信号的主要元件。 2 结构原理 继电器采用插件式结构，同一机芯可适用于一般嵌入式A11K、凸出式前接线A1lQ，凸出式后接线A11H。 继电器的原理电路图见图1，其典型接线见图2；继电器采用电容充放电原理；工用极化继电器作执行元件所构成，冲击电流Ic自端子⑤流入，在R1上得到电压增量ICR1，，该电压通过极化继电器绕组给电容器C充电，其充电电流使极化继电器动作。 dzsc/19/1586/19158671.jpg 图1 JC-2继电器原理电路图 极化继电器具有双位置特性，当电容器充电完毕，充电电流消失，极化继电器触点保持在动作位置，其返回可以通过按钮或触点将复归电流通入端子②，经电阻R2：使极化继电器绕组流过反向电流而迫使返回；也可以用反向冲击自动返回，即当ΣIc突然减小IC时在R1，上有一减量电压一Ic R1，，该电压使电容器经极化继电器绕组放电，其放电电流使极化继电器返回。当继电器接于电源正端时应将端子④⑥接通，用负电压加到端子②来复归，当继电器接于电源负端时则端子⑥⑧接通，用正电压加到端子②来复归，见图2。 dzsc/19/1586/19158671.jpg JC-2典型接线图 为了减轻继电器发热，电阻R为外附电阻，可安装于继电器附近。 3 技术数据 3.1 额定直流电压：220、110、48、24V。 3.2 冲击动作电流及冲击返回电流Ic=0.1A，不受稳定电流ΣIc的限制。 3.3 继电器长期稳定电流ΣIcmax=2A。 3.4 继电器的功率消耗在ΣIc=2A时为4.5W。 3.5 继电器适用在温度-20℃- 40℃。 3.6 继电器触点容量在电压不大于220V，电流不大于1A时可断开直流有感负荷(时间常数为5±0.75ms)为20W。 3.7 继电器所有电路对外壳的绝缘强度能耐受交流50Hz电压2000V历时lmin的耐压试验而无击穿闪络现象。 3.8 继电器电路对外壳的绝缘电阻在温度40℃及相对湿度为85％时不小于10MΩ。 3.9 继电器的重量不大于1kg。 4 订货须知 |
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李勇法
- 电话：
- 传真：
- 手机：
- QQ ：
BZY－1.正序电压继电器

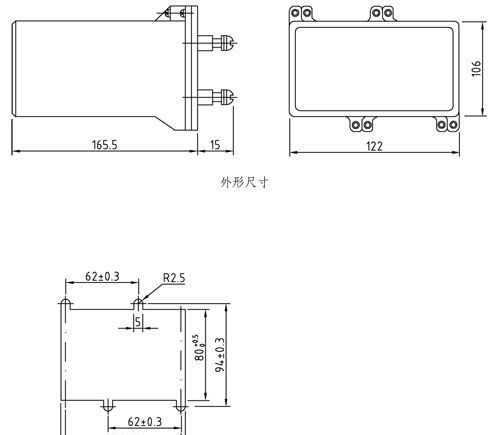

信息内容：0577-62771219.62739122.62739033.QQ1145041984dzsc/19/1610/19161016.jpgBZY－1型正序电压继电器用于发电机励磁系统中，作为强行励磁及电压互感器断线的起动元件。[接线图](背视)dzsc/19/1610/19161016.jpg[技术要求]Ø 额定电压：三相交流正序线电压100V、173V、50Hz。Ø 直流电压：220V、110V、48V。Ø 正序线电压调整范围：不小于70％额定正序线电压。Ø 继电器返回系数不大于1.05。Ø 电器应允许长期通过1.1倍额定电压。Ø 在额定电压下，交流回路功率消耗不大于5VA，直流回路功率消耗：220V时不大于6W；110V时不大于4W；48V时不大于2W。Ø 直流电压允许变化范围：对于220V、110V允许在80~110％范围内变化，对于48V允许在90~110％范围内变化，继电器应仍正常工作。Ø 触点断开容量：直流电压不大于220V、电流不大于0.2A有感负载（时间常数不大于5×10－3秒）断开容量为25W。交流电压不大于220V、电流不大于0.2A，断开容量为30VA。Ø 继电器有一对转换接点。 [外形及安装尺寸]dzsc/19/1610/19161016.jpg
LB-8.闭锁继电器

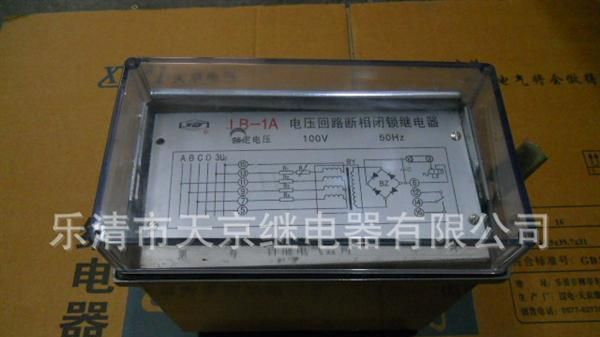

信息内容：dzsc/19/1615/19161526.jpgLB-8型断相闭锁继电器1 用途LB-8型断相闭锁继电器(以下简称继电器)用于发电机或发一变组成套保护设备中，作为在电压互感器二次侧发生断相时，对可能因此引起误动作的保护设备予以闭锁。2 结构与工作原理本继电器为嵌入式或拼块式安装，由外壳和插件两部分组成，可由单独小壳构成独立保护，也可装在屏上，与其它保护构成成套保护。正面有聚苯乙烯压制的透明壳盖，插件由框架和一块装有电气元件的底座等组成。继电器由整流型原理构成。其原理接线图见图1，其动作侧接于发电机出口的电压互感器的二次线圈上，制动侧则接于发电机出口的开口三角形三相零序电压上。动作侧和制动侧信号经整流、滤波以后分别加到执行元件-极化继电器的两个绕组上。动作量及制动量的大小可通过面板上调节电位器W1和W2来整定。当电压互感器二次侧发生断相时，动作侧输入的不平衡电压经整流、滤波后加在极化继电器的动作侧，这个电压高于极化继电器的动作电压，这时继电器动作于出口。在外部发生接地故障或相间短路故障时，虽动作侧有电压输入，但这时制动侧3U0=100V，使极化继电器可靠制动。当电压互感器的三相同时断相时，保护不动作。图1 LB-8型断相闭锁继电器电气原理图...
