价 格: | 1580.00 | |
是否提供加工定制: | 是 | |
品牌/商标: | 冠众鑫 | |
型号/规格: | GZX | |
机械刚性: | 刚性 | |
层数: | 多层 | |
基材: | 铜 | |
绝缘材料: | 有机树脂 | |
绝缘层厚度: | 常规板 | |
阻燃特性: | VO板 | |
加工工艺: | 压延箔 | |
增强材料: | 玻纤布基 | |
绝缘树脂: | 环氧树脂(EP) | |
产品性质: | 热销 | |
营销方式: | 厂家直销 | |
营销价格: | 优惠 |
八层线路板|八层PCB电路板线路板|多层喷锡FR-4线路板工艺:
板厚: 1.6mm
层数: 8层
防旱:绿油
字符:白字
表面处理:喷锡
线宽线距:4mil/mil
最小孔径:0.2mm(镭射激光钻孔)
正常交期:15-18天(深圳交货)
用途: 工控类

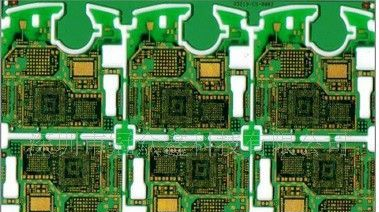

八层线路板|八层PCB电路板线路板|多层喷锡FR-4线路板图片:
深圳市冠众鑫科技有限公司是一家从事PCB电路板生产行业的高新技术企业。可为您提供PCB的设计.生产、抄板、改板、等服务。 公司有着整套先进的印制板专用生产设备和检测设备,产品广泛应用到通讯、网络、工控、数码、医疗、军工以及电力等各高科技领域。目前公司已通过BSI的ISO9002:2000质量体系国际认证和UL认证。公司一直坚持以“科技创新、真诚服务、携手共赢为原则服务广大客户。在未来的日子里,诚盼能与各事业伙伴共同发展,达到真正双赢!希望我们的真诚能带来您的信任和支持!
生产PCB高品质样板、批量板、特种多层板。快速交货:样品最快双面8小时/24小时,多层48小时,正常生产交付能力双面96小时,多层144小时。
我司线路板生产工艺能力如下:
1、表面工艺:喷锡、电镀镍/金、化学镍/金等、OSP膜等。
2、PCB层数Layer 1-20层
3、加工面积Max board sixc单面/双面板650x450mm Single
4、板厚Board thickncss 0.3mm-3.2mm最小线宽Min track width 0.10mm最小线距Min.space 0.10mm
5、最小成品孔径Min Diameter for PTH hole 0.3mm
6、最小焊盘直径Min Diameter for pad or via 0.6mm
7、金属化孔孔径公差PTH Hole Dia.Tolerance ≤Ф0.8±0.05mm>Ф0.8 ±0.10mm
8、孔位差Hole Position Dcviation ±0.05mm
9、绝缘电阻Insuiation resistance>1014Ω(常态)
10、孔电阻Through Hole Resistance ≤300uΩ
11、抗电强度Dielectric strength ≥1.6Kv/mm
12、抗剥强度Peel-off strength 1.5v/mm
13、阻焊剂硬度Solder mask Abrasion>5H
14、热冲击Thermal stress 288℃10sec
15、燃烧等级Flammability 94v-0
16、可焊性Solderability 235℃3s在内湿润翘曲度board Twist<0.01mm/mm离子清洁度Tonic Contamination<1.56微克/cm2
17、基材铜箔厚度:1/2oz、1oz、2oz
18、镀层厚度:一般为25微米,也可达到36微米
19、常用基材:FR-4、FR-5、CEM-1、CEM-3、94VO、94HB
20、客供资料方式:GERBER文件、POWERPCB文件、PROTEL文件、PADS2000文件、AUTOCAD文件、ORCAD文件、菲林、样板等
公司网址:http://www.gzxpcb.com
深圳市冠众鑫科技有限公司是一家从事PCB 电路板生产行业的高新技术企业。可为您提供PCB 的设计.生产、抄板、改板、 等服务。公司成立于 2000 年,投资总额为600万元,拥有一支高素质的技术管理人才及强大的品质保队伍,现有员工 800 余人,月生产能力单/双面、多层印刷电路板 35000平方米。公司有着整套先进的印制板专用生产设备和检测设备,产品广泛应用到通讯、网络、工控、数码、医疗、军工以及电力等各高科技领域。目前公司已通过BSI的ISO9002:2000质量体系国际认证和UL认证。公司一直坚持以“科技创新、真诚服务、携手共赢为原则服务广大客户。在未来的日子里,诚盼能与各事业伙伴共同发展,达到真正双赢!希望我们的真诚能带来您的信任和支持! 平板电脑产品 dzsc/19/1395/19139523.jpg全新全智7寸A13 PCBA样品/成品强悍上市(现货),PCBA成品145元/pcs,功能:TFT卡.无线上网.五点触摸.安卓4.0/系统 256内层(可扩展4G/8G/16G)等等!欢迎来电重询!"
1>3G手机通讯HDI PCB线路板工艺: 8层,绿油,白字,沉金。 2>3G手机通讯HDI PCB线路板图片: 3>我司PCB线路板生产工艺能力:1、表面工艺:喷锡、电镀镍/金、化学镍/金等、OSP膜等。 2、PCB层数Layer 1-20层 3、加工面积Max board sixc单面/双面板650x450mm Single/ 4、板厚Board thickncss 0.3mm-3.2mm最小线宽Min track width 0.10mm最小线距Min.space 0.10mm 5、最小成品孔径Min Diameter for PTH hole 0.1mm 6、最小焊盘直径Min Diameter for pad or via 0.6mm 7、金属化孔孔径公差PTH Hole Dia.Tolerance ≤Ф0.8 ±0.05mm>Ф0.8 ±0.10mm 8、孔位差Hole Position Dcviation ±0.05mm 9、绝缘电阻Insuiation resistance>1014Ω(常态) 10、孔电阻Through Hole Resistance ≤300uΩ 11、抗电强度Dielectric strength ≥1.6Kv/mm 12、抗剥强度Peel-off strength 1.5v/mm 13、阻焊剂硬度Solder mask Abrasion>5H 14、热冲击Thermal stress 288℃10sec 15、燃烧等级Flammability 94v-0 16、可焊性Solderability 235℃3s在内湿润翘曲度board Twist<...
