ZYS-3N.ZYS-3.大功率继电器
| 价 格： | 190.00 | |
| 应用范围： | 中间 | |
| 品牌/商标： | 天京电气 | |
| 型号/规格： | ZYS-3N.ZYS-3 | |
| 产品系列： | ZYS-3N.ZYS-3.大功率继电器 | |
| 触点负载： | 10A | |
| 触点切换电流： | 10A | |
| 触点切换电压： | 500V | |
| 触点形式： | 003 | |
| 额定电流： | 10A | |
| 额定电压： | 24V48V36V110V220V | |
| 线圈电源： | 24V48V36V110V220V | |
| 线圈功率： | 5W |
dzsc/19/0335/19033534.jpg
dzsc/19/0335/19033534.jpg
dzsc/19/0335/19033534.jpg
24V48V36V110V220V
定值：额定电压DC/AC24V36V48V110V.127V220V.380V。
2、动作值：动作电压直流应不大于额定电压70%，交流应不大于额定电压75%；
3、返回值：返回电压应不小于10%额定电压。
4间大不于15ms。
5、触点容量：在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为50W；
在电压不超过250V，电流不超过5A，功率因数为cosφ=0.4±0.1的交流电路中，断开容量为500VA。输出触点在上述规定的
负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为。
价格，服务；欢迎来电来人，咨询订购！
0577-62771219 62739122 62739033
13736373830 13868376511 15658600007
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李勇法
- 电话：
- 传真：
- 手机：
- QQ ：
JZJ-209.JZJ-210.JZJ-211.JZJ-212.JZJ-213.JZJ-217.JZ

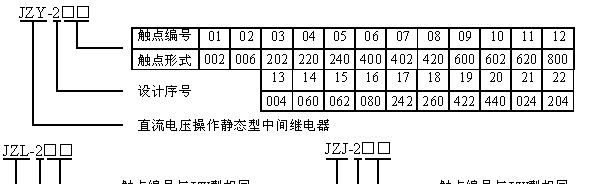

信息内容：dzsc/19/0405/19040562.jpg0577-62771219.62739122.62739033.13868376511.13736373830.156586000071、用途本系列中间继电器用于各种保护和自动控制装置中，以增加保护和控制回路的触点数量和触点容量。 本系列中间继电器包含JZY-200、JZL-200、JZJ-200、JZB-200、JZS-200、JZK-200、JZY-200X、JZL-200X、JZJ-200X、JZB-200X、JZS-200X、JZK-200X等产品。2、型号说明dzsc/19/0405/19040562.jpg3、结构概述本系列中间继电器由电子元件和小型大功率继电器组成，延时由CMOS集成数字电器作延时元件，使延时精度更高。外形结构为嵌入插拔式板后接线，内部接线图见后面的图1。继电器的外形及开孔尺寸见附图5。4、技术数据1、 触点容量 见表4表4负荷性质主触点信号触点250V以下直流有感电路(时间常数为5±0.75ms)50W30W250V以下交流电路250VA100VA长期允许通过电流5A3A
JS-11G1,JS-11G2,JS-11G3,JS-11G4,JS-11G5,JS-11G6,JS
信息内容：价格，服务；欢迎来电来人，咨询订购！ 0577-62771219 62739122 62739033 13736373830 13868376511 15658600007dzsc/19/0413/19041386.jpgdzsc/19/0413/19041386.jpg本继电器为动作延时数字式时间继电器，采用进口CMOS集成电路构成，继电器由振荡器、分频器和三级脉冲计数器组成，通过BCD码拨盘开关整定延时值。 继电器通常不带电，一旦施加额定电压后，继电器内部瞬动继电器动作，同时使晶体起振，产生时钟脉冲，经分频后由计数器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转，驱动出口继电器动作，实现所需延时。由于采用晶体振荡器并增加时间补偿预置电路，对于极短的延时值也严格符合整定值。具有极高的精度。继电器为双延时回路，延时相对独立，并各自驱动执行继电器，所以两个执行继电器的动合触点按延时长短，可作为继电器的终止和滑动触点使用。但滑动触点闭合后，其闭合状态一直保持到继电器失电返回为止。如用户要求滑动触点闭合一定时间后立即返回，订货时需特别注明，并提出滑动触点的闭合持续时间。3、技术要求 3.1 额定值及规格见表1。3.2 延时整定范围延时范围 A： 0.02～9.99s级差0.01s； B： 0.1～99.9s级差0.1s。 JS...
