JZJ-209.JZJ-210.JZJ-211.JZJ-212.JZJ-213.JZJ-217.JZ
| 价 格： | 140.00 | |
| 品牌/商标： | 天京电气 | |
| 产品系列： | 静态中间继电器 | |
| 触点负载： | 中功率 | |
| 触点切换电流： | 5 | |
| 触点切换电压： | 600 | |
| 触点形式： | 三开二闭 | |
| 额定电流： | 8 | |
| 额定电压： | AC/DC100-240 | |
| 防护特征： | 防尘罩式 | |
| 型号/规格： | JZJ-209.JZJ-210.JZJ-211.JZJ-212.JZJ-213.JZJ-217.JZJ-219 | |
| 应用范围： | 中间 | |
| 直流电阻： | 5 | |
| 电流性质： | 交流 |
dzsc/19/0405/19040562.jpg
0577-62771219.62739122.62739033.13868376511.13736373830.15658600007
1、用途
本系列中间继电器用于各种保护和自动控制装置中，以增加保护和控制回路的触点数量和触点容量。
本系列中间继电器包含JZY-200、JZL-200、JZJ-200、JZB-200、JZS-200、JZK-200、JZY-200X、JZL-200X、JZJ-200X、JZB-200X、JZS-200X、JZK-200X等产品。
2、型号说明
dzsc/19/0405/19040562.jpg
3、结构概述
本系列中间继电器由电子元件和小型大功率继电器组成，延时由CMOS集成数字电器作延时元件，使延时精度更高。
外形结构为嵌入插拔式板后接线，内部接线图见后面的图1。
继电器的外形及开孔尺寸见附图5。
4、技术数据
1、 触点容量
见表4
表4
负荷性质 | 主触点 | 信号触点 |
250V以下直流有感电路(时间常数为5±0.75ms) | 50W | 30W |
250V以下交流电路 | 250VA | 100VA |
长期允许通过电流 | 5A | 3A |
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李勇法
- 电话：
- 传真：
- 手机：
- QQ ：
JS-11G1,JS-11G2,JS-11G3,JS-11G4,JS-11G5,JS-11G6,JS
信息内容：价格，服务；欢迎来电来人，咨询订购！ 0577-62771219 62739122 62739033 13736373830 13868376511 15658600007dzsc/19/0413/19041386.jpgdzsc/19/0413/19041386.jpg本继电器为动作延时数字式时间继电器，采用进口CMOS集成电路构成，继电器由振荡器、分频器和三级脉冲计数器组成，通过BCD码拨盘开关整定延时值。 继电器通常不带电，一旦施加额定电压后，继电器内部瞬动继电器动作，同时使晶体起振，产生时钟脉冲，经分频后由计数器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转，驱动出口继电器动作，实现所需延时。由于采用晶体振荡器并增加时间补偿预置电路，对于极短的延时值也严格符合整定值。具有极高的精度。继电器为双延时回路，延时相对独立，并各自驱动执行继电器，所以两个执行继电器的动合触点按延时长短，可作为继电器的终止和滑动触点使用。但滑动触点闭合后，其闭合状态一直保持到继电器失电返回为止。如用户要求滑动触点闭合一定时间后立即返回，订货时需特别注明，并提出滑动触点的闭合持续时间。3、技术要求 3.1 额定值及规格见表1。3.2 延时整定范围延时范围 A： 0.02～9.99s级差0.01s； B： 0.1～99.9s级差0.1s。 JS...
JY-21A.JY-21B.JY-11A.JY-11B.JY-31A.JY-31B.JY-32A.J

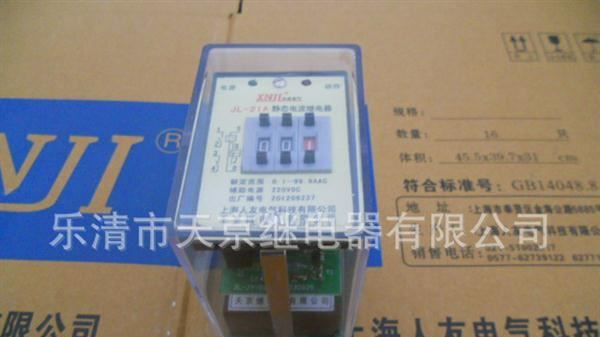

信息内容：dzsc/19/0544/19054442.jpg0577-62771219.62739122.QQ1145041984概述 JY系列静态电压继电器为采用集成电路的电压继电器(以下简称继电器)，用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的动作元件。 继电器采用进口数码开关、新型开关电源模块及进口中间继电器，电子线路设计先进，结构合理，是我国目前最理想的更新换代产品。 该继电器具有以下鲜明特点： 1、采用数字拨码开关整定动作电压值。整定直观方便，改变整定值无需校检。 2、继电器为集成电路静态型，精度高，整定误差少，功耗少，无发热现象。 3、动作时间快，返回系数高，整定范围宽。 4、可靠性高，无抖动现象。 5、本继电器外形尺寸及端子接线与原电磁型的底座尺寸、端子接线及外形相同，可完全替 代DJ、 Yd型电压继电器。二、正常工作条件 1、海拔高度：不大于2000米。 2、环境温度：-10℃～ 50℃正常工作。 3、相对湿度：不大于90%。 4、大气压力：80～106kpa。 5、周围环境：继电器使用地点不允许有阳光直射、雨和水的冲冼。适应室内有气候防 护的环境，不得有爆炸危险的介质，周围介质中不应含有腐蚀金...
