JS-11G1,JS-11G2,JS-11G3,JS-11G4,JS-11G5,JS-11G6,JS
| 价 格： | 320.00 | |
| 品牌/商标： | 天京继电器有限公司 | |
| 产品系列： | JS-11G1,JS-11G2,JS-11G3,JS-11G4,JS-11G5,JS时间继电器 | |
| 触点负载： | 中功率 | |
| 触点切换电流： | 5 | |
| 触点切换电压： | 500 | |
| 触点形式： | 二开二闭 | |
| 额定电流： | 5 | |
| 额定电压： | AC/DC200-240 | |
| 防护特征： | 塑封式 | |
| 型号/规格： | JS-11G1,JS-11G2,JS-11G3,JS-11G4,JS-11G5,JS时间继电器 | |
| 应用范围： | 时间 | |
| 直流电阻： | 5 |
价格，服务；欢迎来电来人，咨询订购！
0577-62771219 62739122 62739033
13736373830 13868376511 15658600007
dzsc/19/0413/19041386.jpg
dzsc/19/0413/19041386.jpg
本继电器为动作延时数字式时间继电器，采用进口CMOS集成电路构成，继电器由振荡器、分频器和三级脉冲计数器组成，通过BCD码拨盘开关整定延时值。
继电器通常不带电，一旦施加额定电压后，继电器内部瞬动继电器动作，同时使晶体起振，产生时钟脉冲，经分频后由计数器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转，驱动出口继电器动作，实现所需延时。由于采用晶体振荡器并增加时间补偿预置电路，对于极短的延时值也严格符合整定值。具有极高的精度。
继电器为双延时回路，延时相对独立，并各自驱动执行继电器，所以两个执行继电器的动合触点按延时长短，可作为继电器的终止和滑动触点使用。但滑动触点闭合后，其闭合状态一直保持到继电器失电返回为止。如用户要求滑动触点闭合一定时间后立即返回，订货时需特别注明，并提出滑动触点的闭合持续时间。
3、技术要求
3.1 额定值及规格见表1。
3.2 延时整定范围
延时范围 A： 0.02～9.99s级差0.01s；
B： 0.1～99.9s级差0.1s。
JS-11G系列时间继电器均为长期工作方式。
3.3 延时准确度
a. 延时整定值的平均误差
在基准条件下，继电器延时整定值的平均误差的值不大于0.1%整定值 3ms；
b. 延时一致性
在基准条件下，继电器延时一致性不大于0.1%整定值 3ms。
c. 在标准极限温度下，任一延时整定点上延时整定值的平均误差 （包含一致性）的值不大于0.1%整定值 5ms 。
d. 在输入电压极限变化范围内，任一延时整定点上延时整定值的平均误差 （包含一致性)的值不大于0.1%整定值 6ms。
3.4 输入激励量的变化范围：
0.8～1.1倍额定电压。
3.5 返回时间
返回时间不大于25ms。
3.6 功率消耗
继电器的功率消耗在额定电压下不大于15W。
3.7 绝缘性能
3.7.1 绝缘电阻
在标准试验大气条件下，各导电电路对外露非带电金属部分及外壳之间，以及电气上无联系的不同电路之间，用开路电压为500V的测试仪器分别测定其绝缘电阻值，应不小于300MΩ。
3.7.2 介质强度
在标准试验大气条件下，继电器各导电电路对外露非带电金属部分及外壳之间，以及在电气上无联系的不同电路之间，应能承受交流2kV （有效值）50Hz试验电压，历时1min，无绝缘击穿或闪络现象。
同一组动、静触点之间，应承受交流1kV （有效值）50Hz，试验电压，历时1min，无击穿或闪络现象。
3.8 触点性能
在电压不大于250V，电流不大于2A的直流有感负荷电路（τ= 5±0.75ms）中，继电器触点断开容量为30W。
继电器输出触点长期允许接通电流5A。
输出触点在上条规定的负荷下，继电器能可靠动作及返回104次。
3.9 热性能要求
当环境温度为50℃时，继电器线圈长期承受110%额定值，其允许温升不超过55K。电阻表面温度不超过150℃。
3.10 机械寿命
继电器的机械寿命为5×104次。
3.11 重量
继电器重量不大于1.5kg。
4、调试及使用
4.1 由于运输的原因，在使用时应检查继电器外壳是否损坏，内部是否有断线、固定螺钉是否松动、元器件有否脱焊、连接线是否可靠接触等。
4.2 在调试接线时，应注意电源极性，极性接反时，不会损坏产品，但产品不能工作。
4.3 延时值整定
继电器延时值由三位数码拨盘开关整定，整定值为三位数值（N）与时基（K）的乘积。
t = N×K （K为0.01s、0.1s两种）
例如：
整定：t = 1.68s = 168×0.01 N = 168，
K = 0.01s 可选用级差为0.01s产品
整定：t = 88.8s = 888×0.1s N = 888，
K = 0.1s 可选用级差为0.1s产品
继电器又有单延时和双延时，单延时按上述整定延时值即可。对于双延时继电器，有两组独立的三位数码拨盘开关，整定与单延时相同，上面一组用来整定t1，下面一组用来整定t2。如用户要求按滑动触点方式使用，则继电器上面一组整定t1的开关用来整定终止触点的延时值，下面一组整定t2的开关用来整定滑动触点的延时值。
4.4 产品最小延时整定值不得小于20ms，否则将影响精度。
4.5 在调试继电器时，严禁带电插拔内部元器件。
4.6 测试使用仪器必须良好接地。
5、订货须知
订货时请指明：
a. 产品型号、名称及规格；
b. 订货数量；
c. 交货地址；
d. 如要求滑动触点，应提出滑动触点的闭合时间 。
价格，服务；欢迎来电来人，咨询订购！
0577-62771219 62739122 62739033
13736373830 13868376511 15658600007
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李勇法
- 电话：
- 传真：
- 手机：
- QQ ：
JY-21A.JY-21B.JY-11A.JY-11B.JY-31A.JY-31B.JY-32A.J
信息内容：dzsc/19/0544/19054442.jpg0577-62771219.62739122.QQ1145041984概述 JY系列静态电压继电器为采用集成电路的电压继电器(以下简称继电器)，用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的动作元件。 继电器采用进口数码开关、新型开关电源模块及进口中间继电器，电子线路设计先进，结构合理，是我国目前最理想的更新换代产品。 该继电器具有以下鲜明特点： 1、采用数字拨码开关整定动作电压值。整定直观方便，改变整定值无需校检。 2、继电器为集成电路静态型，精度高，整定误差少，功耗少，无发热现象。 3、动作时间快，返回系数高，整定范围宽。 4、可靠性高，无抖动现象。 5、本继电器外形尺寸及端子接线与原电磁型的底座尺寸、端子接线及外形相同，可完全替 代DJ、 Yd型电压继电器。二、正常工作条件 1、海拔高度：不大于2000米。 2、环境温度：-10℃～ 50℃正常工作。 3、相对湿度：不大于90%。 4、大气压力：80～106kpa。 5、周围环境：继电器使用地点不允许有阳光直射、雨和水的冲冼。适应室内有气候防 护的环境，不得有爆炸危险的介质，周围介质中不应含有腐蚀金...

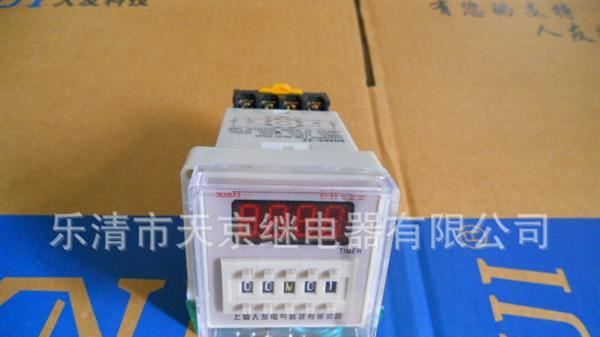

DH48S.DH48S-2Z.DH48S-1Z.DH48S-S.JSS48A.时间继电器
