供应ZLDS200二维扫描 测量焊缝平整度和缺陷 激光二维传感器
| 价 格： | 1.00 | |
| 型号/规格： | ZLDS200 | |
| 品牌/商标： | 英国真尚有 |
ZLDS200二维扫描是基于光学三角检测原理，通过多用途轮廓线方案的集成，实现对焊缝状态的检测和自动分析。
整体方案的设计为无缝集成并完成两个检测单元，即轮廓检测和图像检测的协调工作。
同时，这两个检测单元（子系统）还作为模块化的检测单元，可分别安装，实现其相应的功能。
ZLDS200二维扫描可以做到1秒检测1200条轮廓线，每条轮廓线1024个点。

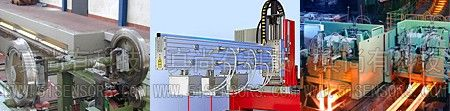

二维扫描应用：
传感器固定在支架上，由电机带动作扫描运动，同过软件轮廓显示，直观地显示测量值，
反馈焊缝缺陷和平整度。
二维扫描应用前景：英国真尚有ZLDS200激光二维扫描传感器在物体表面翘起的方面有广阔的应用前景。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 江山
- 电话：0755-26528100/26528011/26528012
- 传真：0755-26528210
- 手机：13312971170
- QQ ：
供应ZLDS200/DHS二维扫描 测量钢带矫偏 激光二维传感器
信息内容：二维扫描测量钢带在滚筒上是否走偏 客户要求： 工况的图片如图，客户需要测量铺在滚轮上转动的钢带的走偏量。 二维扫描测量方案： 将传感器ZLDS20二维扫描传感器固定在支架上，然后启动滚轮，让钢带走起来，传感器光幕在滚筒和钢带交界处进行固定扫描测量。钢带如果走偏，传感器在X轴方向测量的数据会有位移的变化，可设置一个警戒点，在测量到报警位置停止，并且发出报警信号。 传感器可以实现实时测量，监控工况的作用。 客户要求： 运行中的钢带会发生左右偏移，偏移量是140mm，精度控制在0.1mm 二维扫描测量系统软件界面显示，当钢带在运行过程中发生偏移，X轴方向的图像就会发生给出位移的信号： ZLDS200二维扫描传感器工作原理： 二维扫描传感器的工作是基于光学三角测量原理。半导体激光发生器①发出的光，经透镜②形成X平面光幕，并在物体⑦上形成一条轮廓线③，镜片④收集被物体反射回来的光并将其投影到一个二维CMOS阵列⑤,这样形成的目标物体剖面图形被信号处理器⑥分析处理，轮廓线的长度用X轴计 量，轮廓线的高低用Z轴计量
供应ZLDS200/HS二维扫描 测工件的轮廓 激光扫描传感器
信息内容：ZLDS200二维扫描是基于光学三角检测原理，通过多用途轮廓线方案的集成，实现对工件状态的检测和自动分析。 整体方案的设计为无缝集成并完成两个检测单元，即轮廓检测和图像检测的协调工作。 同时，这两个检测单元（子系统）还作为模块化的检测单元，可分别安装，实现其相应的功能。 ZLDS200二维扫描可以做到1s检测1200条轮廓线，每条轮廓线1024个点。 按照二维扫描传感器的量程调整固定传感器相对于钢轨的位置，接通电源开始测量，在计算机上就可以显示 数据图：左边为轮廓线各点的x轴与y轴的值；右边为钢轨轮廓线。 随着二维扫描传感器扫描钢轨的运动，生成各个轮廓线，所有断面采集的轮廓线合成在一起，会最终生成检 测物体的点云图 ，即把被测体的图形还原出来，并指出可能的裂纹缺陷和其它损坏/缺陷等等。 二维扫描主要特点： Z轴量程最小3mm，300mm； Z轴3um精度； X轴量程最小5mm，240mm； 最快每秒扫描6510个轮廓数据； 无需控制器，直接网口输出(也可选模拟输出)； 有同步输入端，可使多个传感器同步工作； 传感器提供了DLL库，便于开发人员开...
