AMT磁致伸缩位移传感器-GB系列-行走机械 重载型
| 价 格： | 面议 | |
| 材料： | 金属 | |
| 种类： | 位移 | |
| 加工定制： | 是 | |
| 防护等级： | IP67 | |
| 材料物理性质： | 绝缘体 | |
| 型号/规格： | GBF0350MD60A10 | |
| 线性度： | 大于正负99.99（%F.S.） | |
| 重复性： | ＜±0.001（%F.S.） | |
| 分辨率： | 16位D/A | |
| 品牌/商标： | AMT | |
| 输出信号： | 模拟型 | |
| 制作工艺： | 集成 |
产品特点： GB系列产品电子头尺寸34mm，采用全密封式设计，非常适合带U型耳环液压缸内置安装，具有结构紧凑，抗干扰能力强，全密封抗污、防油、防水（汽）等特殊优点； |
技术参数：
| 模拟量输出 | SSI输出 |
项目名称 | 规格/参数 | 规格/参数 |
测量范围 | 50-3250mm | 50-3250mm |
输出信号 | 0~20mA,4~20mA; 0~10V,-10~ 10V | 24,25位二进制 或格雷码 |
分 辨 率 | 16位D/A | 5/ 10/ 20/ 50/100um |
非线性度 | ＜±0.01％F.S.(最小±50μm) | ＜±0.02％F.S.(最小±60μm) |
重复精度 | ＜±0.001％F.S.(最小±1μm) | ＜±0.01％F.S.(最小±1个读数) |
响应频率 | 与量程相关 | 与量程相关 |
工作电压 | 24VDC （-15/ 20%） | |
工作温度 | - 40℃～ 85℃ | |
防护能力 | 防水接头输出IP68，航空插头输出IP67 | |
安装方式 | 6个M6X16端面法兰压紧密封 | |
资料 | 模拟量输出 资料 | SSI 输出 资料 |
外形尺寸：
| 航空插头输出 |
dzsc/18/9642/18964278.jpg
|
| 防水接头输出 |
dzsc/18/9642/18964278.jpg
|
电气连接：
模拟量输出 | 针号 | 线色 | 定义 | SSI输出 | 针号 | 线色 | 定义 |
dzsc/18/9642/18964278.jpg
| 1 | 灰 | 信号输出：0-20mA，0-10V | dzsc/18/9642/18964278.jpg
| 1 | 灰 | （-）数据 |
2 | 粉 | 信号地 | 2 | 粉 | （ ） 数据 | ||
3 | 黄 | （ ）通讯接口 | 3 | 黄 | （-） 时钟 | ||
4 | 绿 | （-）通讯接口 | 4 | 绿 | （ ） 时钟 | ||
5 | 棕 | 24VDC（-15%/ 20%） | 5 | 棕 | 24VDC（-15%/ 20%） | ||
6 | 白 | 直流电源地 | 6 | 白 | 直流电源地 | ||
|
|
| 7 |
| 不接 |
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 严素萍
- 电话：
- 传真：
- 手机：
- QQ ：
AMT磁致伸缩位移传感器-RD系列-高分辨 分体式

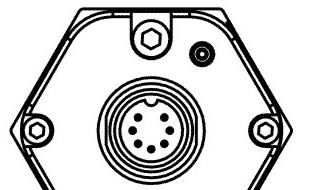

信息内容：产品特点： RD系列紧凑型分体式位移传感器，适用于对电子头安装空间有严格要求的内置测量场合。产品具有 安装尺寸小、抗干扰能力强、许用温域宽（-40°- 85°）、非接触测量、替换方便、智能诊断等优点； 需要油缸内置安装的电子头部分尺寸仅为26.9mm（直径）×32mm（高度），应用于风力发电、工程机械、高速铁路等高要求领域。 技术参数： 模拟量输出SSI输出项目名称规格/参数规格/参数测量范围25-2500mm25-2500mm输出信号 0~20mA,4~20mA,; 0~10V,-10~ 10V 24,25,26位二进制 或格雷码分 辨 率16位D/A 1/ 2/ 5/ 10/ 20/ 50 100um 非线性度＜±0.01％F.S.(最小±50μm) ＜±0.01％F.S.(最小±40μm) 重复精度 ＜±0.002％F.S.(最小±2μm) ＜±0.002％F.S.(最小±1个读数) 响应频率 与量程相关与量程相关 工作电压24VDC （-15/ 20%）工作温度- 40℃～ 85℃防护能力电子头部分：IP67，测杆部分：IP69，测杆耐压：35MPa连续/70MPa峰值 安装方式电子头部分：4个M6X45螺钉，测杆：M18X1.5标准 或 定制螺纹资料下载模拟量输出 资料下载 dzsc/19/0229/19022905.jpgSSI 输出 资料下载 dzsc/19/022...
