AMT液位传感器-LH系列-IP68
| 价 格： | 面议 | |
| 材料： | 金属 | |
| 种类： | 液位 | |
| 加工定制： | 是 | |
| 防护等级： | IP68 | |
| 材料物理性质： | 绝缘体 | |
| 型号/规格： | LHMS0350MS02A10 | |
| 线性度： | 大于正负99.95（%F.S.） | |
| 重复性： | ＜±0.002（%F.S.） | |
| 分辨率： | 16位D/A | |
| 品牌/商标： | AMT | |
| 输出信号： | 模拟型 | |
| 制作工艺： | 集成 |
产品特点：
LH系列液位感器，防护能力可达IP68，防爆标志ExdllBT5。产品具有 抗干扰能力强、环境耐受性好（耐压35MPa长期/70MPa峰值，耐温-40°- 85°）、永不磨损（非接触测量）、高分辨率（0.1um）、高精度（重复精度高于满量程的±0.002%）、替换方便、智能诊断等特殊优点；
可广泛应用于冶金（连铸、连轧）、石化、港机、液压试验机和水利水电等领域。
技术参数：
模拟量输出 | Modbus输出 | ||
| 项目名称 | 规格/参数 | 规格/参数 | |
| 测量范围 | 100-3000mm | 100-3000mm | |
| 输出信号 | 4~20mADC; 0~10VDC | RTU信号，EIA-RS485/RS422 | |
| 分 辨 率 | 16位D/A | 0.1mm | |
| 非线性度 | ＜±0.05％F.S. | ＜±0.05％F.S. | |
| 迟 滞 | ＜±0.002％F.S. | ＜±0.002％F.S. | |
| 温度系数 | 0.007%F.S./℃ | ||
| 工作电压 | 24VDC （-15/ 20%） | ||
| 工作温度 | - 40℃～ 85℃ | ||
| 防护能力 | 普通型、隔爆型、本安型 | ||
| 安装方式 | 螺纹安装，螺纹规格 M18X1.5，安装法兰（可选） | ||
资料 | 模拟量输出 资料 dzsc/19/0322/19032202.jpg | Modbus 输出 资料 dzsc/19/0322/19032202.jpg | |
外形尺寸 |
dzsc/19/0322/19032202.jpg |
注一：浮球不同，所对应首/末测量端测量盲区不同，订货前请咨询技术支持。
注二：不带温度测量的测杆外径为14mm,带温度测量的测杆外径为16mm。
安装示意 | |
| |
法兰尺寸 | ||||||||||||||||||||||||||||
dzsc/19/0322/19032202.jpg |
| |||||||||||||||||||||||||||
电气连接 |
模拟量输出 | 针号 | 线色 | 定义 | Modbus输出 | 针号 | 线色 | 定义 |
| 1 | 灰 | 信号输出：4-20mA，0-10V |
| 1 | 灰 | 不接 |
2 | 粉 | 信号地 | 2 | 粉 | 不接 | ||
3 | 黄 | 不接 | 3 | 黄 | A（RS485） | ||
4 | 绿 | 不接 | 4 | 绿 | B（RS485） | ||
5 | 棕 | 24VDC（-15%/ 20%） | 5 | 棕 | 24VDC（-15%/ 20%） | ||
6 | 白 | 直流电源地 | 6 | 白 | 直流电源地 | ||
|
|
|
|
|
|
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 严素萍
- 电话：
- 传真：
- 手机：
- QQ ：
AMT磁致伸缩位移传感器-RH系列-高分辨 内置式
信息内容：产品特点： RH系列耐压圆管式位移传感器，适用于液压油缸的内置安装使用。产品具有 抗干扰能力强、环境耐受性好、永不磨损、高分辨率、高精度、替换方便、在线智能诊断等特殊优点； 模拟量输出包括：直流电流4~20mA（正、反向）和直流电压0~10V（正、反向）;SSI输出包括：24、25、26位 二进制或格雷码；测量起止位置点全量程可调，可广泛应用于冶金（连铸、连轧）、石化、港机、液压试验机和水利水电等领域。技术参数： 模拟量输出SSI输出项目名称规格/参数规格/参数测量范围25-7600mm25-7600mm输出信号 0~20mA,4~20mA; 0~10V,-10~ 10V 24,25,26位二进制 或格雷码分 辨 率16位D/A 0.5/ 1/ 2/ 5/ 10/ 20/ 50/ 100um 非线性度＜±0.01％F.S.(最小±50μm) ＜±0.01％F.S.(最小±40μm) 重复精度 ＜±0.001％F.S.(最小±1μm) ＜±0.001％F.S.(±1个读数) 响应频率 与量程相关与量程相关工作电压24VDC （-15/ 20%） 工作温度- 40℃～ 85℃ 防护能力电子头部分：IP67，测杆耐压：35MPa连续/70MPa峰值 安装方式内置安装，M18X1.5标准 或 定制螺纹 资料下载模拟量输出 资料下载 dzsc/19/0337/19033779.jpgS...
AMT磁致伸缩位移传感器-WH系列-IP69K防水型

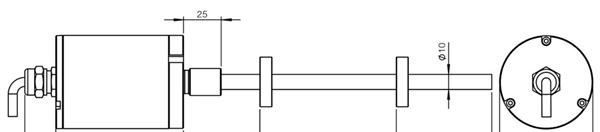

信息内容：产品特点： WH系列防水型位移传感器，防护能力可达IP69K。产品具有 抗干扰能力强、环境耐受性好（耐压35MPa长期/70MPa峰值，耐温-40°- 85°）、永不磨损（非接触测量）、高分辨率（0.5um）、高精度（重复精度高于满量程的±0.001%）、替换方便、智能诊断等特殊优点； 可广泛应用于冶金（连铸、连轧）、石化、港机、液压试验机和水利水电等领域。 技术参数： 模拟量输出SSI输出项目名称规格/参数规格/参数测量范围25-7600mm25-7600mm输出信号 4~20mADC; 0~10VDC 24,25,26位二进制 或格雷码分 辨 率16位D/A 0.5/ 1/ 2/ 5/ 10/ 20/ 50/ 100um 非线性度＜±0.01％F.S.(最小±50μm) ＜±0.01％F.S.(最小±40μm) 重复精度 ＜±0.001％F.S.(最小±1μm) ＜±0.001％F.S.(最小±1个读数) 响应频率 与量程相关与量程相关 工作电压24VDC （-15/ 20%）工作温度- 40℃～ 85℃防护能力IP69K，测杆耐压：35MPa连续/70MPa峰值安装方式内置安装，端面法兰，配6个M6X16专用螺钉资料下载模拟量输出 资料下载SSI 输出 资料下载 外形尺寸： 防水接头输出 dzsc/19/0844/19084496.jpg 电气连接：...
