AMT磁致伸缩位移传感器-RD系列-高分辨 分体式
| 价 格： | 面议 | |
| 材料： | 金属 | |
| 种类： | 位移 | |
| 加工定制： | 是 | |
| 防护等级： | IP67 | |
| 材料物理性质： | 绝缘体 | |
| 型号/规格： | RDMD10350MS02A10 | |
| 线性度： | 大于正负99.99（%F.S.） | |
| 重复性： | ＜±0.002（%F.S.） | |
| 分辨率： | 16位D/A | |
| 品牌/商标： | AMT | |
| 输出信号： | 模拟型 | |
| 制作工艺： | 集成 |
产品特点：
RD系列紧凑型分体式位移传感器，适用于对电子头安装空间有严格要求的内置测量场合。产品具有 安装尺寸小、抗干扰能力强、许用温域宽（-40°- 85°）、非接触测量、替换方便、智能诊断等优点；
需要油缸内置安装的电子头部分尺寸仅为26.9mm（直径）×32mm（高度），应用于风力发电、工程机械、高速铁路等高要求领域。
技术参数：
| 模拟量输出 | SSI输出 |
项目名称 | 规格/参数 | 规格/参数 |
测量范围 | 25-2500mm | 25-2500mm |
输出信号 | 0~20mA,4~20mA,; 0~10V,-10~ 10V | 24,25,26位二进制 或格雷码 |
分 辨 率 | 16位D/A | 1/ 2/ 5/ 10/ 20/ 50 100um |
非线性度 | ＜±0.01％F.S.(最小±50μm) | ＜±0.01％F.S.(最小±40μm) |
重复精度 | ＜±0.002％F.S.(最小±2μm) | ＜±0.002％F.S.(最小±1个读数) |
响应频率 | 与量程相关 | 与量程相关 |
工作电压 | 24VDC （-15/ 20%） | |
工作温度 | - 40℃～ 85℃ | |
防护能力 | 电子头部分：IP67，测杆部分：IP69，测杆耐压：35MPa连续/70MPa峰值 | |
安装方式 | 电子头部分：4个M6X45螺钉，测杆：M18X1.5标准 或 定制螺纹 | |
资料 | 模拟量输出 资料 dzsc/19/0229/19022905.jpg | SSI 输出 资料 dzsc/19/0229/19022905.jpg |
外形尺寸：
| 电子头部分 |
dzsc/19/0229/19022905.jpg
|
| 测杆部分 |
dzsc/19/0229/19022905.jpg
|

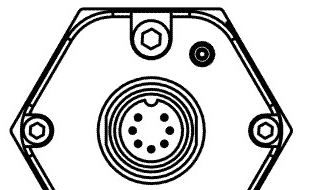

电气连接：
模拟量输出 | 针号 | 线色 | 定义 | SSI输出 | 针号 | 线色 | 定义 |
dzsc/19/0229/19022905.jpg
| 1 | 灰 | 信号输出：0-20mA，0-10V | dzsc/19/0229/19022905.jpg
| 1 | 灰 | （-）数据 |
2 | 粉 | 信号地 | 2 | 粉 | （ ） 数据 | ||
3 | 黄 | （ ）通讯接口 | 3 | 黄 | （-） 时钟 | ||
4 | 绿 | （-）通讯接口 | 4 | 绿 | （ ） 时钟 | ||
5 | 棕 | 24VDC（-15%/ 20%） | 5 | 棕 | 24VDC（-15%/ 20%） | ||
6 | 白 | 直流电源地 | 6 | 白 | 直流电源地 | ||
|
|
| 7 |
| 不接 |
状态指示：
模拟量输出 | 指示灯状态 | 定义 |
dzsc/19/0229/19022905.jpg | 绿灯亮 | 正常工作 |
绿灯闪 | 编程状态 | |
红灯闪 | 磁环离开有效量程 | |
红灯亮 | 检测不到磁环或损坏 |
SSI输出 | 指示灯状态 | 定义 |
dzsc/19/0229/19022905.jpg | 绿灯亮 | 正常工作 |
绿灯闪 | 编程状态 | |
红灯闪 | 磁环离开有效量程 | |
红灯亮 | 检测不到磁环或损坏 |
