【品质】LD1系列直流漏电流传感器【口碑好，声誉佳】
| 价 格： | 70.00 | |
| 加工定制： | 否 | |
| 品牌/商标： | 正角 | |
| 型号/规格： | LD1系列直流漏电流传感器 | |
| 种类： | 霍尔 | |
| 材料： | 聚合物 | |
| 材料物理性质： | 半导体 | |
| 材料晶体结构： | 非晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | 1 | |
| 线性度： | 1（%F.S.） | |
| 迟滞： | 1（%F.S.） | |
| 重复性： | 1（%F.S.） | |
| 灵敏度： | 0.1 | |
| 漂移： | 0.05 | |
| 分辨率： | 1 |
【品质】LD1系列直流漏电流传感器【口碑好，声誉佳】
LD1系列直流漏电流传感器
◆电参数
型号 | LD1-10mA | LD1-20mA | LD1-50mA | LD1-100mA |
|
原边额定输入电流 | 10 | 20 | 50 | 100 | mA |
原边电流测量范围 | 0—±20 | 0—±40 | 0—±100 | 0—±200 | mA |
副边额定输出电压 | 5±1% | V | |||
电源电压 | ±12——±15（±5%） | V | |||
电流消耗 | ＜30 | mA | |||
绝缘电压 | 在原边与副边电路之间3KV有效值/50Hz/1分钟 |
| |||
线性度 | ＜±1 | %FS | |||
零点失调电压 | ±30 | mV | |||
失调电压温度漂移 | ＜±1 | mV/℃ | |||
频带宽度 | DC |
| |||
工作环境温度 | -40—— 85 | ℃ | |||
储存环境温度 | -40—— 125 | ℃ | |||
负载电阻 | ≥10K | Ω | |||

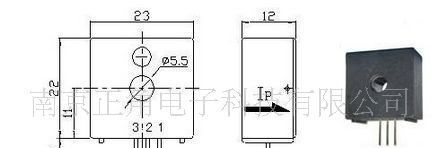

◆ 外形尺寸（mm）
dzsc/18/9541/18954180.jpg
◆注意事项
1.传感器按引脚说明接线，将被测电流按图示方向从传感器穿芯孔中穿入，即可从输出端测得与被测电流相对应的电压值。（注：错误的接线可能导致传感器的损坏）
2.传感器输出幅度可根据用户需要进行适当调节。
3.可按用户需求定制不同额定输入电流和额定输出电压的传感器。
