供应LUGB型涡街流量传感器

价 格: 面议
型号/规格:LUGB型
品牌/商标:

概述

  涡街流量传感器,主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽多种介质。其特点是压力损失小,量程范围大,精度高。在测量工况体积流量时几乎不受液体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表度数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-20℃至+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

传感器工作原理:

  应力式涡街流量传感器是基于卡门“涡街”原理而开发的一种流量计。流量传感器是由一个与公称直径相同的表体和一个断面为三角形的柱体组成。三角柱两侧交替产生旋涡,在柱体下游交替排列旋涡被称为涡街,旋涡的频率与流体的流速成正比。(见下图)

转换器电器图

  由于旋涡分离在柱体两侧产生压力脉动,探头体产生交变应力,埋设在探头体内的压电晶体元件受交变应力作用而产生交变电荷。检测放大器将交变进行变换处理后,输出频率与介质流速成正比脉冲信号,送至积算仪进行处理和显示或输出4~20mA标准电流信号。

主要技术参数

管道口径 20-300mm中间任意值
精度 液体 ±1.0% 气体 ±1.5% 蒸汽 ±1.5%
输出信号 二线制4-20mA 三线制 4-20mA 三线制电压脉冲(低电平:0-1V;高电平:大于40)
工作电源 3.6V电池、 +12VDC +24VDC。
工作压力 0-2.5Mpa.(应用户要求,可提供其它压力等级的流量计需定做)
压力损失 △p=1.1xrxv2 (式中△P):压力损失Pa:V :流速m/s;r;流体重度kgf/m)
传感器材质 碳钢:不锈钢(1Cr18Ni9T)
被测介质温度 -20~+350℃;高温度:-20~350℃



测量饱和和蒸汽质量流量的选形

流量测量范围 (表1)单位:(kg/h)

绝压P/Mpa 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
温度T/℃ 99.99 120.23 133.54 143.62 151.84 158.94 164.96 170.41
密度ρ(kg/m3) 0.5904 1.1293 1.6511 2.1630 2.6685 3.1777 3.6679 4.1623
Ф25 最小流量 11 14 17 19 22 23 25 27
流量 110 140 170 190 220 230 250 270
Ф32 流量 17 22 27 31 34 36 40 42
流量 170 220 270 310 340 360 400 420
Ф40 最小流量 24 31 38 44 48 53 57 60
流量 240 310 380 440 480 530 570 600
Ф50 最小流量 41 52 63 73 81 88 95 101
流量 410 520 630 730 810 880 950 1010
Ф65 最小流量 69 87 105 121 134 146 158 168
流量 690 870 1050 1210 1340 1460 1580 1680
Ф80 最小流量 96 122 148 170 188 205 221 235
流量 960 1220 1480 1700 1880 2050 2110 2350
Ф100 最小流量 138 175 212 242 269 293 315 336
流量 1380 1750 2120 2420 2690 2930 3150 3360
Ф125 最小流量 207 262 317 363 404 440 473 504
流量 2070 2620 3170 3630 4040 4400 4730 5040
Ф150 最小流量 277 350 426 484 538 586 631 672
流量 2770 3500 4260 4840 5380 5860 6310 6720
Ф200 最小流量 554 700 846 969 1076 1173 1261 1344
流量 5540 7000 8460 9690 1076 11730 12610 13440
Ф250 最小流量 831 1050 1269 1453 1641 1759 1892 2016
流量 8310 10500 12690 14530 16410 17590 18920 20160
Ф300 最小流量 1348 1750 2116 2422 2690 2932 3153 3359
流量 13480 17500 21160 24220 26900 29320 31530 33590
Ф350 最小流量 2074 2624 3174 3632 4035 4397 4730 5038
流量 20740 26240 31740 36320 40350 43970 47300 50380
Ф400 最小流量 3490 3149 3808 4359 4842 5227 5676 6047
流量 34900 31490 38080 43590 48420 52270 56760 60470


无锡市昌林自动化科技有限公司
公司信息未核实
  • 所属城市:江苏 无锡
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 朱鹏枢
  • 电话:0510-82306839/82306988/82325988/82320988/82306871
  • 传真:0510-82328771/82306988/82328772
  • 手机:
  • QQ :QQ:138917770
公司相关产品

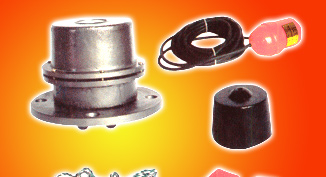

供应UQK-61系列浮球磁性液位控制器
