【品质】霍尔传感器/单电源电流传感器【品质保障 信誉】
| 价 格： | 30.00 | |
| 品牌/商标： | 正角 | |
| 型号/规格： | K200系列霍尔开环电流传感器 | |
| 种类： | 霍尔 | |
| 材料： | 聚合物 | |
| 材料物理性质： | 半导体 | |
| 材料晶体结构： | 非晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | 1 | |
| 线性度： | 1（%F.S.） | |
| 迟滞： | 1（%F.S.） | |
| 重复性： | 1（%F.S.） | |
| 灵敏度： | 1 | |
| 漂移： | 0.05 | |
| 分辨率： | 1 |
K200系列霍尔开环电流传感器
◆电参数
| K200-10A | K200-20A | K200-30A | K200-40A |
|
原边额定输入电流 | 10 | 20 | 30 | 40 | A |
原边电流测量范围 | 0—±20 | 0—±40 | 0—±60 | 0—±80 | A |
副边额定输出电压 | ±1(±1%)或±2（±1%） | V | |||
电源电压 | 5(±5%)或 12(±5%) | V | |||
电流消耗VC=±15V | 20 | mA | |||
绝缘电压 | 在原边与副边电路之间2.5KV有效值/50Hz/1分钟 |
| |||
线性度 | ＜1 | %FS | |||
零点失调电压 | （TA=25℃） 2.5±1% | mV | |||
磁失调电压 | ＜±20 | mV | |||
失调电压温漂 | ＜±1 | mV/℃ | |||
响应时间 | ＜3 | μs | |||
频带宽度（-3db） | DC——20 | KHz | |||
工作环境温度 | -40—— 85 | ℃ | |||
储存环境温度 | -40—— 125 | ℃ | |||
负载电阻 | （TA=25℃） ≥10K | Ω | |||
◆ 外形尺寸（mm）
dzsc/18/9589/18958986.jpg
◆注意事项
1.传感器错误的接线会导致模块损坏。
2.传感器电流输入端焊接到线路板应牢固可靠，且印制板上的输入端导线宽度不小于2mm，越短越好，印制板使用双面环氧板，并双面布线，以免长时间工作导致线路板发热。
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 严宏春
- 电话：025-84866782
- 传真：025-84866782
- 手机：
- QQ ：
【品质】B6系列霍尔电流传感器【口碑好，声誉佳】

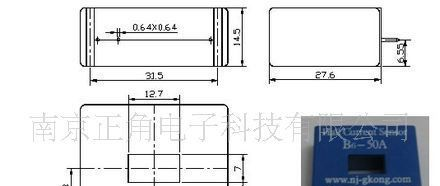

信息内容：B6系列霍尔闭环电流传感器◆电参数型号B6-50AB6-100A 原边额定输入电流50100A原边电流测量范围0——±800——±150A副边额定输出电流5050mA匝数比1：10001：2000 测量电阻VC=±15V50——1600——110Ω电源电压±12——±15V电流消耗VC=±15V10 IsmA绝缘电压在原边与副边电路之间2.5KV有效值/50Hz/1分钟 线性度＜0.2%FS精度TA=25℃，VC=±15V±0.7%零点失调电流TA=25℃＜±0.20mA磁失调电流＜±0.15mA失调电流温漂±0.1——±0.5mA响应时间＜1μs频带宽度（-3db）DC——100KHz工作环境温度-40—— 85℃储存环境温度-40—— 125℃副边线圈内阻（TA=70℃）66120Ω ◆ 外形尺寸（mm） dzsc/18/9668/18966811.jpg◆注意事项1.传感器错误的接线会导致模块损坏。2.传感器电流输入端焊接到线路板应牢固可靠，且印制板上的输入端导线宽度不小于2mm，越短越好，印制板使用双面环氧板，并双面布线，以免长时间工作导致线路板发热。
【批量供应】K3T系列霍尔电流传感器【价格可议 欢迎订购】

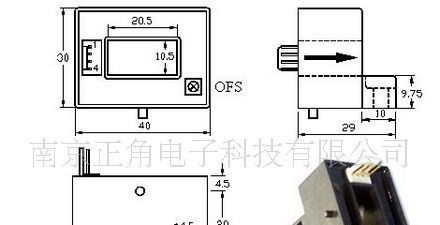

信息内容：K3T系列霍尔开环电流传感器◆电参数型号K3T-30AK3T-50AK3T-300AK3T-500AK3T-600A 原边额定输入电流3050300500600A原边电流测量范围0—±300—±1000—±6000—±9000—±900A副边额定输出电压2±1%V零点电压5±0.5%V电源电压 12， 15， 24V电流消耗VC=±15V20 IsmA绝缘电压在原边与副边电路之间2.5KV有效值/50Hz/1分钟 线性度 ＜1%FS零点失调电压（TA=25℃） ＜±30mV失调电压温漂 ＜±1mV/℃响应时间≤7μs频带宽度（-3db）DC——20KHz工作环境温度-40—— 85℃储存环境温度-40—— 125℃负载电阻（TA=25℃） ≥10KΩ ◆ 外形尺寸（mm）dzsc/18/9862/18986235.jpg ◆注意事项1.传感器按引脚说明接线，将被测电流按图示方向从传感器穿芯孔中穿入，即可从输出端测得与被测电流相对应的电压值。（注：错误的接线可能导致传感器的损坏）2.传感器输出幅度可根据用户需要进行适当调节。3.可按用户需求定制不同额定输入电流和额定输出电压的传感器。"
