【批量供应】K3T系列霍尔电流传感器【价格可议 欢迎订购】
| 价 格： | 50.00 | |
| 品牌/商标： | 正角 | |
| 型号/规格： | K3T系列霍尔开环电流传感器 | |
| 种类： | 霍尔 | |
| 材料： | 聚合物 | |
| 材料物理性质： | 半导体 | |
| 材料晶体结构： | 非晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | 1 | |
| 线性度： | 1（%F.S.） | |
| 迟滞： | 1（%F.S.） | |
| 重复性： | 1（%F.S.） | |
| 灵敏度： | 0.1 | |
| 漂移： | 0.05 | |
| 分辨率： | 1 |
K3T系列霍尔开环电流传感器
◆电参数
型号 | K3T-30A | K3T-50A | K3T-300A | K3T-500A | K3T-600A |
|
原边额定输入电流 | 30 | 50 | 300 | 500 | 600 | A |
原边电流测量范围 | 0—±30 | 0—±100 | 0—±600 | 0—±900 | 0—±900 | A |
副边额定输出电压 | 2±1% | V | ||||
零点电压 | 5±0.5% | V | ||||
电源电压 | 12， 15， 24 | V | ||||
电流消耗VC=±15V | 20 Is | mA | ||||
绝缘电压 | 在原边与副边电路之间2.5KV有效值/50Hz/1分钟 |
| ||||
线性度 | ＜1 | %FS | ||||
零点失调电压 | （TA=25℃） ＜±30 | mV | ||||
失调电压温漂 | ＜±1 | mV/℃ | ||||
响应时间 | ≤7 | μs | ||||
频带宽度（-3db） | DC——20 | KHz | ||||
工作环境温度 | -40—— 85 | ℃ | ||||
储存环境温度 | -40—— 125 | ℃ | ||||
负载电阻 | （TA=25℃） ≥10K | Ω | ||||
◆ 外形尺寸（mm）
dzsc/18/9862/18986235.jpg
◆注意事项
1.传感器按引脚说明接线，将被测电流按图示方向从传感器穿芯孔中穿入，即可从输出端测得与被测电流相对应的电压值。（注：错误的接线可能导致传感器的损坏）
2.传感器输出幅度可根据用户需要进行适当调节。
3.可按用户需求定制不同额定输入电流和额定输出电压的传感器。
"- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 严宏春
- 电话：025-84866782
- 传真：025-84866782
- 手机：
- QQ ：
【批量供应】K201系列霍尔电流传感器【品质保障 信誉】

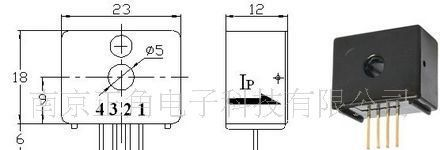

信息内容：K201系列霍尔开环电流传感器◆电参数 K201-10AK201-20AK201-30AK201-40A 原边额定输入电流10203040A原边电流测量范围0—±200—±400—±600—±80A副边额定输出电压1±1%V电源电压±12——±15(±5%)V电流消耗VC=±15V＜20mA绝缘电压在原边与副边电路之间2.5KV有效值/50Hz/1分钟 线性度＜1%FS零点失调电压（TA=25℃） ＜±30mV磁失调电压 ＜±20mV失调电压温漂 ＜±1mV/℃响应时间＜3μs频带宽度（-3db）DC——20KHz工作环境温度-40—— 85℃储存环境温度-40—— 125℃负载电阻（TA=25℃） ≥10KΩ ◆ 外形尺寸（mm） dzsc/19/0313/19031398.jpg◆注意事项1.传感器错误的接线会导致模块损坏。2.传感器电流输入端焊接到线路板应牢固可靠，且印制板上的输入端导线宽度不小于2mm，越短越好，印制板使用双面环氧板，并双面布线，以免长时间工作导致线路板发热。

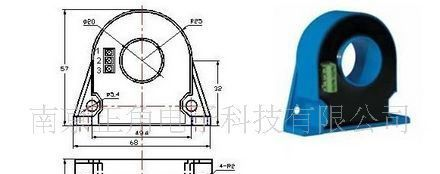

【精品推荐】D5系列霍尔电流传感器/霍尔传感器/电流传感器
