【精品推荐】D5系列霍尔电流传感器/霍尔传感器/电流传感器
| 价 格： | 90.00 | |
| 品牌/商标： | 正角 | |
| 型号/规格： | D5系列霍尔闭环电流传感器 | |
| 种类： | 霍尔 | |
| 材料： | 聚合物 | |
| 材料物理性质： | 半导体 | |
| 材料晶体结构： | 非晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | 1 | |
| 线性度： | 1（%F.S.） | |
| 迟滞： | 1（%F.S.） | |
| 重复性： | 1（%F.S.） | |
| 灵敏度： | 0.1 | |
| 漂移： | 0.05 | |
| 分辨率： | 1 |
D5系列霍尔闭环电流传感器
◆电参数
| D5-100A | D5-200A | D5-300A |
|
原边额定输入电流 | 100 | 200 | 300 | A |
原边电流测量范围 | 0——±150 | 0——±300 | 0——±500 | A |
副边额定输出电流 | 50 | 100 | 150 | mA |
测量电阻 | 180（max） | 75（max） | 40（max） | Ω |
匝数比 | 1:2000 |
| ||
电源电压 | ±12——±18 | V | ||
电流消耗VC=±15V | 20 Is | mA | ||
绝缘电压 | 在原边与副边电路之间5KV有效值/50Hz/1分钟 |
| ||
线性度 | ＜0.1 | %FS | ||
精度TA=25℃，VC=±15V | ±0.7 | % | ||
零点失调电流TA=25℃ | ＜±0.25 | mA | ||
磁失调电流 | ＜±0.20 | mA | ||
失调电流温漂 | ±0.1——0.65 | mA | ||
响应时间 | ＜1 | μs | ||
频带宽度（-3db） | DC——100 | KHz | ||
工作环境温度 | -40—— 85 | ℃ | ||
储存环境温度 | -40—— 125 | ℃ | ||
副边线圈内阻（TA=25℃） | 25 | Ω | ||
◆ 外形尺寸（mm）
dzsc/19/0324/19032422.jpg
◆注意事项
1.测量小于25A的电流时，可以用多匝线圈，以便得到的精度。
2.当输入电流排充满通孔时，能得到的动态特性（di/dt和响应时间）。
3.输入电流排的温度不应超过100℃。
"
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 严宏春
- 电话：025-84866782
- 传真：025-84866782
- 手机：
- QQ ：
【精品推荐】B101系列霍尔电流传感器/霍尔传感器/电流传感器

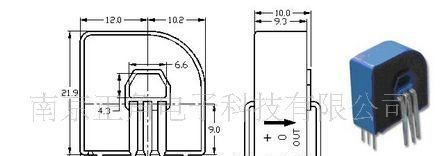

信息内容：B101系列霍尔闭环电流传感器◆电参数型号B101-15AB101-25AB101-50A 原边额定输入电流152550A原边电流测量范围0—±300—±500—±100A次级匝数1200±11000±12000±1T次级阻抗404040Ω副边额定输出电流12.5±0.5%25±0.5%25±0.5%V匝数比1：12001：20001：2500 电源电压±15±5%V绝缘电压在原边与副边电路之间2.5KV有效值/50Hz/1分钟 零点失调电流TA=25℃±0.2mA失调电流温漂＜±0.6mA线性度≤0.1%FS总精度±0.7%响应时间＜1μs跟随精度＞100A/uS频带宽度（-1db）DC——100KHz工作环境温度-40—— 85℃储存环境温度-40—— 125℃ ◆ 外形尺寸（mm） dzsc/19/0331/19033167.jpg◆注意事项1.传感器错误的接线会导致模块损坏。2.传感器电流输入端焊接到线路板应牢固可靠，且印制板上的输入端导线宽度不小于2mm，越短越好，印制板使用双面环氧板，并双面布线，以免长时间工作导致线路板发热。"
【品质】C4系列霍尔电流传感器/霍尔传感器/电流传感器

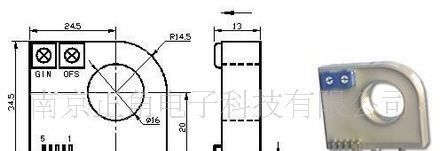

信息内容：C4系列霍尔开环电流传感器◆电参数型号C4-50AC4-100AC4-200AC4-300A 原边额定输入电流50100200300A原边电流测量范围0—±1000—±2000—±4000—±600A副边额定输出电压4±1%V电源电压±12——±15V电流消耗VC=±15V20 IsmA绝缘电压在原边与副边电路之间3KV有效值/50Hz/1分钟 线性度 ＜1%FS零点失调电压（TA=25℃） ＜±25mV磁失调电压 ＜±25mV失调电压温漂 ＜±1mV/℃响应时间 ≤7μs频带宽度（-3db）DC——20KHz工作环境温度-40—— 85℃储存环境温度-40—— 125℃负载电阻（TA=25℃） ≥10KΩ ◆ 外形尺寸（mm） dzsc/19/0372/19037242.jpg◆注意事项1.传感器错误的接线会导致模块损坏。2.传感器电流输入端焊接到线路板应牢固可靠，且印制板上的输入端导线宽度不小于2mm，越短越好，印制板使用双面环氧板，并双面布线，以免长时间工作导致线路板发热。
