闭环(磁平衡式)霍尔电流传感器 CSM050LT CSM100LT
| 价 格： | 1.00 | |
| 加工定制： | 是 | |
| 品牌/商标： | 南京奇霍科技 | |
| 型号/规格： | CSM050LT CSM100LT | |
| 种类： | 霍尔 | |
| 材料： | 混合物 | |
| 材料物理性质： | 绝缘体 | |
| 材料晶体结构： | 多晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | 1 | |
| 线性度： | ＜0.2（%F.S.） |
CSM300LT系列霍尔电流传感器
应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种
不规则波形的电流。

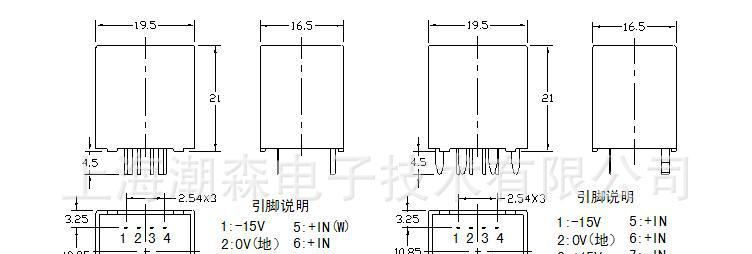

电参数 | ||||||
型号 | CSM050LT | CSM100LT | CSM200LT | CSM300LT | ||
IPN | 原边额定输入电流 | 50 | 100 | 200 | 300 | A |
IP | 原边电流测量范围 | 0～±75 | 0～±150 | 0～±300 | 0～±500 | A |
ISN | 副边额定输出电流 | 50 | 50 | 100 | 150 | mA |
KN | 匝数比 | 1:1000 | 1:2000 | 1:2000 | 1:2000 | |
RM | 测量电阻(VC=±15V/ IPN) | 186(max) | 175(max) | 100(max) | 56(max) | Ω |
(VC=±15V/ IP) | 117(max) | 106(max) | 56(max) | 21(max) | Ω | |
(VC=±18V/ IPN) | 304(max) | 293(max) | 130(max) | 75 (max) | Ω | |
(VC=±18V/ IP) | 159(max) | 148(max) | 75(max) | 31(max) | Ω | |
VC | 电源电压 | ±12～±18(±5%) | V | |||
IC | 电流消耗 | VC=±15V 20 Is | mA | |||
Vd | 绝缘电压 | 在原边与副边电路之间5KV有效值/50Hz/1分钟 | ||||
εL | 线性度 | <0.1 | %FS | |||
X | 精度 | TA =25℃ VC=±15V ±0.7 | % | |||
I0 | 零点失调电流 | TA =25℃ <±0.25 | mA | |||
IOM | 磁失调电流 | IP→0 <±0.20 | mA | |||
IOT | 失调电流温漂 | IP=0 TA =-25～ 85℃ <±0.5 | mA | |||
Tr | 响应时间 | <1 | μs | |||
f | 频带宽度(-3dB) | DC～100 | kHz | |||
TA | 工作环境温度 | -25～ 85 | ℃ | |||
TS | 贮存环境温度 | -40～ 100 | ℃ | |||
RS | 副边线圈内阻 TA =25℃ | 14 | 25 | 25 | 25 | Ω |
标准 | Q/3201CHGL02-2007 | |||||
外形尺寸（mm） 外部接线图 | ||||||
| dzsc/18/9528/18952848.jpg | ||||||
使用说明 | ||||||
1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电流值。 2、当输入电流排完全充满原边穿孔时动态特性(di/dt和响应时间)。 3、为了达到的磁耦合，原边线匝应绕在传感器顶部。 | ||||||
