闭环(磁平衡式)霍尔电流传感器 CSM025B CSM050B CSM100B
| 价 格： | 1.00 | |
| 加工定制： | 是 | |
| 品牌/商标： | 南京奇霍科技 | |
| 型号/规格： | CSM025B CSM050B CSM100B | |
| 种类： | 霍尔 | |
| 材料： | 混合物 | |
| 材料物理性质： | 绝缘体 | |
| 材料晶体结构： | 多晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | 1 | |
| 线性度： | ＜0.2（%F.S.） |
CSM300B系列霍尔电流传感器
应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种
不规则波形的电流。
电参数 | |||||||||||
型号 | CSM025B | CSM050B | CSM100B | CSM200B | CSM300B | ||||||
IPN | 原边额定输入电流 | 25 | 50 | 100 | 200 | 300 | A | ||||
IP | 原边电流测量范围 | 0～±50 | 0～±75 | 0～±150 | 0～±300 | 0～±400 | A | ||||
ISN | 副边额定输出电流 | 25 | 50 | 50 | 100 | 100 | mA | ||||
KN | 匝数比 | 1:1000 | 1:1000 | 1:2000 | 1:2000 | 1:3000 | |||||
RM | 测量电阻( VC=±15V/ IPN) | 0~500 | 0~245 | 0~203 | 0~75 | 0~52 | Ω | ||||
( VC=±15V/ IP) | 0~245 | 0~118 | 0~75 | 0~33 | 0~20 | Ω | |||||
VC | 电源电压 | ±15～±18(±5%) | V | ||||||||
IC | 电流消耗 | VC=±15V 10 Is | mA | ||||||||
Vd | 绝缘电压 | 在原边与副边电路之间2.5KV有效值/50Hz/1分钟 | |||||||||
εL | 线性度 | <0.2 | %FS | ||||||||
X | 精度 | TA =25℃ ±0.7 | % | ||||||||
I0 | 零点失调电流 | TA =25℃ <±0.30 | mA | ||||||||
IOM | 磁失调电流 | IP→0 <±0.30 | mA | ||||||||
IOT | 失调电流温漂 | IP=0 TA =-25～ 85℃ <±0.5 | mA | ||||||||
Tr | 响应时间 | <1 | μs | ||||||||
f | 频带宽度(-3dB) | DC～100 | KHz | ||||||||
TA | 工作环境温度 | -25～ 85 | ℃ | ||||||||
TS | 贮存环境温度 | -40～ 100 | ℃ | ||||||||
RS | 副边线圈内阻(TA=25℃) | 10 | 10 | 42 | 42 | 75 | Ω | ||||
标准 | Q/3201CHGL02-2007 | ||||||||||

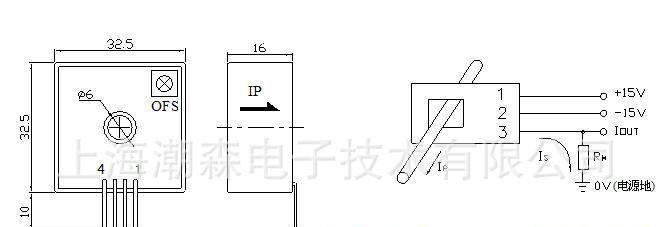

外形尺寸（mm） 外部接线图 | |||||||||||
| dzsc/18/9545/18954548.jpg | |||||||||||
使用说明 | |||||||||||
1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电流值。 2、当输入电流排完全充满原边穿孔时动态特性(di/dt和响应时间)。 3、测量小于25A的电流时，可以用多匝线圈，以便得到的精度，但考虑到散热问题，传感器的长期工作电流应小于额定输入电流IPN | |||||||||||
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 施展
- 电话：021-65045899
- 传真：021-65045899
- 手机：
- QQ ：
闭环(磁平衡式)霍尔电流传感器 CSM010CG CSM020CG CSM030CG
信息内容：CSM050CG系列霍尔电流传感器应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。电参数 型号CSM010CGCSM020CGCSM030CGCSM050CG IPN原边额定输入电流10203050AIP原边电流测量范围 0～±200～±300～±450～±75AISN副边额定输出电流10203050mAKN匝数比1：10001：10001：10001：1000 RM测量电阻(VC=±15V/ IPN)960(max)490(max)306(max)169(max)Ω (VC=±15V/ IP)490(max)306(max)192(max)100(max)ΩVC电源电压 ±12～±15(±5%)VIC电流消耗 VC=±15V 10 IsmAVd绝缘电压在原边与副边电路之间2.5 KV有效值/50Hz/1分钟 εL线性度<0.1%FSX精度TA =25℃ VC=±15V ±0.7%I0零点失调电流TA =25℃ <±0.15mAI0M磁失调电流 IP→0 <±0.15mAI0T失调电流温漂 IP=0 TA =-25～ 85℃ <±0.5mATr响应时间<1μsf频带宽...

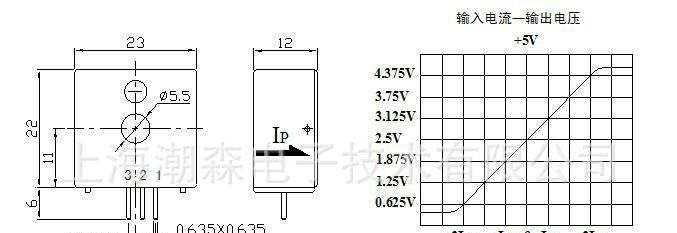

闭环(磁平衡式)霍尔电流传感器 CSM010GT CSM020GT
