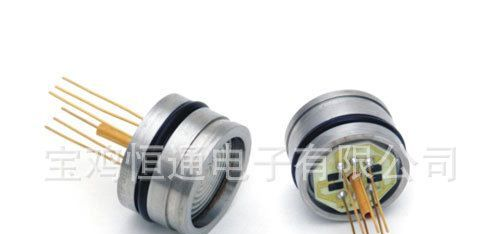

供应压力传感器,压力传感器芯体，扩散硅压力传感器芯体
| 价 格： | 100.00 | |
| 是否提供加工定制： | 是 | |
| 品牌： | Hitachi/日立 | |
| 型号： | HT13/15 | |
| 种类： | 压力 | |
| 材料： | 金属 | |
| 材料物理性质： | 半导体 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 厚膜 | |
| 输出信号： | 模拟型 | |
| 防护等级： | Exia II CT6 | |
| 线性度： | ±0.2（%F.S.） | |
| 迟滞： | ±0.02~0.05（%F.S.） | |
| 重复性： | ±0.05~0.1（%F.S.） | |
| 灵敏度： | 0.2 | |
| 漂移： | ±0.5~0.8%F.S | |
| 分辨率： | 0.2 | |
| 类型： | 其他IC |
HTXX系列恒流供电隔离膜硅压阻式压力传感器芯体的核心是一个扩散硅压敏元件，被测介质压力(或压差）通过隔离膜片硅油传递到硅桥片，利用扩散硅的压阻效应原理，实现测量液体、气体压力大小的目的。该传感器采用ISO技术封装，具有很高的可靠性、重复性和稳定性。
一、技术参数
输入激励：1.5mA
输入阻抗：3kΩ～6kΩ
输出阻抗：2.5kΩ～6kΩ
绝缘电阻：≥100MΩ/50VDC
被测介质兼容性：与316L不锈钢兼容的气体和液体
响应时间：≤1ms(10%～90%)
二、性能参数
参数 | 量程 | 典型值 | 值 | 单位 |
非线性 | 0～0.35～3.5MPa | ±0.15 | ±0.3 | %F.S |
3.5～35MPa | ±0.2 | ±0.3 | %F.S | |
35～60Mpa | ±0.25 | ±0.5 | %F.S | |
重复性/迟滞 | 0.02 | 0.05 | %F.S | |
零位输出 | 0±1 | 0±2 | mVDC | |
满量程输出 | 100±10 | 100±30 | mVDC | |
零位温度误差 | ±0.5 | ±0.8 | %F.S | |
满量程温度误差 | ±0.5 | ±0.8 | %F.S | |
过载压力 | 3倍满量程或100Mpa(取两者较小压力值) | |||
温度补偿范围
工作温度范围 | 0～70
-20～80
| ℃
℃
| ||
贮存温度范围 | -40～125 | ℃ | ||
以上参数测试条件：供电1.5mADC，室温25℃
dzsc/18/9324/18932488.jpg
dzsc/18/9324/18932488.jpg
"
- 所属城市：陕西
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王云
- 电话：8609173319841
- 传真：8609173312153
- 手机：13379476258
- QQ ：

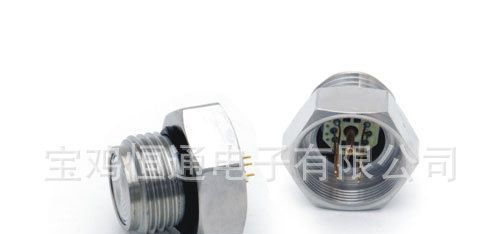

供应卫生型传感器芯体，平膜压力传感器芯体，平膜压力传感器
