台湾光宏 大功率 LED芯片 BH-C4242D-A1(红光)双电极

价 格: 面议
加工定制:
种类:LED芯片
型号/规格:BH-C4242D-A1
品牌/商标:台湾光宏
颜色:红色
形状:方片
大小:42*42(mil)
亮度:高亮
电压:1.8~2.6(V)
波长:650~680(nm)

Scope

This specification applies to AlInGaP metal bonding 42 x 42mil red LED chip, BH-C4242D-A1.


Materials

P-pad:Au alloy.
N-pad:Au alloy.

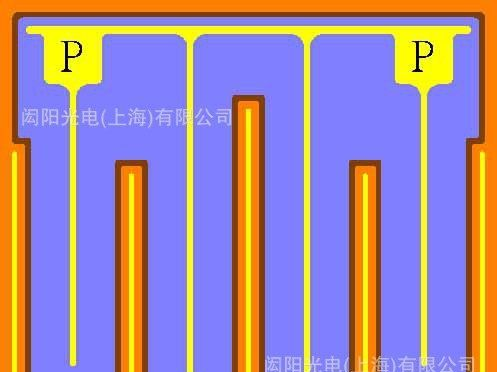

Dimensions

Chip size:1060±25μm x 1060±25μm
P-pad:Ø120±10μm, thickness 3.5±0.3μm.
N-pad:Ø120±10μm, thickness 3.5±0.3μm.
Chip thickness:200μm±25μm.


Electro-optical characteristics and specification: (Tc=25°C)
Test parameterConditionMinTypMaxUnit
Peak wavelength(Wp)350mA650-680nm
Radiant intensity(I)350mA12-40mW
Forward voltage(Vf4)10uA1.3-2.5V
Forward voltage(Vf1)350mA1.8-2.6V
Reverse current (Ir)-10V0-2uA
