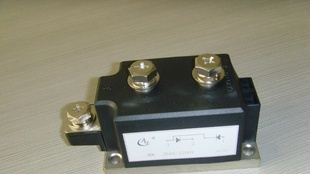

可控硅晶闸管模块MTC400A/2200V
| 价 格： | 1.00 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | MTC400A/2200V | |
| 控制方式： | 单向 | |
| 极数： | 三极 | |
| 封装材料： | 塑料封装 | |
| 封装外形： | 模块 | |
| 关断速度： | 普通 | |
| 散热功能： | 不带散热片 | |
| 功率特性： | 大功率 | |
| 频率特性： | 中频 | |
| 额定正向平均电流： | 400（A） | |
| 控制极触发电压： | 0（V） | |
| 控制极触发电流： | 0（mA） | |
| 正向重复峰值电压： | 0（V） | |
| 反向阻断峰值电压： | 0（V） |
符号 | 参数名称 | 参数值 | 单位 | 测试条件 | ||
ITAV | 通态电流 平均值 | 350 | 400 | 500 | A | 180°导通 正弦半波 |
IFAV | 正向电流 平均值 | 350 | 400 | 500 | A | 180°导通 正弦半波 |
ITSM IFSM | 浪涌电流 | 8400 9000 | 9100 9800 | 9500 11000 | A | T=10mS 非重复 T=8.3mS 非重复 |
I2T |
| 330000 330000 | 400000 400000 | 450000 450000 | A2S | T=10mS 非重复 T=8.3mS 非重复 |
IRRM/ IDRM | 断态漏电流 | 15 | 20 | mA | TJ=125℃,门极开路 | |
VRRM | 反向重复峰值电压 | 800-1800 | V | 125℃ I RRM,I DRM=15~20mA 门极开路 | ||
VDRM | 断态重复峰值电压 | 800-1800 | ||||
VTM VFM | 峰值通态电压 峰值正向电压 | 1.9 | 1.90 1.50 | 1.90 1.50 | V | ITM=πITAV；IFM=πIFAV TJ=25℃ 180°导通 |
Di/dt | 通态电流上升率 | 150 | A/μS | TJ=25℃,0.67VDGM,Ig=500mA,tr<0.5μs,tp>6μs | ||
Dv/dt | 断态电压上升率 | 500 | V/μS | TJ=125℃,0.67VDRM，门极开路 | ||
IH | 维持电流 | 200 | mA | TJ=25℃,阳极电压=6V 阻性负载，门极开路 | ||
IL | 擎住电流 | 400 | mA | TJ=25℃ 阳极电压=6V 阻性负载 | ||
PGM | 门极峰值功率 | 10 | 12 | 12 | W |
|
IGM | 门极峰值电流 | 2.5 | 3 | 3 | A |
|
VGT | 门极触发电压 | ≤2 | V | TJ=25℃ 阳极电压=6V 阻性负载 | ||
IGT | 门极触发电流 | ≤100 | mA | |||
VISO | 绝缘电压 | 2500 | V | 50HZ电路对基板，接线端短接。T=1s | ||
TJ | 工作结温 | -40 to 125 | ℃ |
| ||
Tstg | 储存温度 |
| ||||
RthJC | 结壳热阻 | 0.07 | 0.065 | 0.06 | K/W | 每个模块，直流 |
RthCS | 接触热阻 基板/散热器 | 0.02 | K/W | 涂导热硅脂 | ||
Wt | 重量 | 1509 | 1509 | 1509 | g |
|
| 外形尺寸 | 126*63*66 | mm |
| ||
| 外壳颜色 | 黑 |
|
| ||
