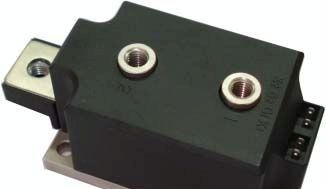

二极管模块MDC200A/800V-1600V
| 价 格： | 1.00 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | MDC200A/800V-1600V | |
| 控制方式： | 单向 | |
| 极数： | 二极 | |
| 封装材料： | 塑料封装 | |
| 封装外形： | 模块 | |
| 关断速度： | 普通 | |
| 散热功能： | 不带散热片 | |
| 功率特性： | 中功率 | |
| 频率特性： | 中频 | |
| 额定正向平均电流： | 200（A） | |
| 控制极触发电压： | 0（V） | |
| 控制极触发电流： | 0（mA） | |
| 正向重复峰值电压： | 0（V） | |
| 反向阻断峰值电压： | 0（V） |
型号 | IF(AV)@Tc | VRRM | VFM@IFM | IRRM | IF(RMS) | IFSM | I2t | VFO | rF | Rjc | Tjm | Viso | 外型 | ||
A | °C | V | V | A | mA | A | A×103 | A2s×104 | V | mΩ | °C/W | °C | V(A.C) | ||
MDx180 | 180 | 100 | 600-1800 | 1.43 | 550 | 12 | 286 | 6.40 | 20.9 | 0.80 | 0.96 | 0.220 | 150 | 2500 | M234Y3 |
MDx180H | 180 | 100 | 1900-3000 | 1.53 | 550 | 14 | 286 | 6.40 | 20.9 | 0.85 | 1.05 | 0.210 | 150 | 3600 | M234Y3 |
MDx200 | 200 | 100 | 600-1800 | 1.38 | 600 | 12 | 314 | 8.00 | 32.6 | 0.75 | 0.88 | 0.210 | 150 | 2500 | M453Y3 |
MDx200H | 200 | 100 | 1900-3000 | 1.48 | 600 | 16 | 314 | 8.00 | 32.6 | 0.80 | 0.96 | 0.220 | 150 | 3600 | M453Y3 |
MDx250 | 250 | 100 | 600-1800 | 1.43 | 750 | 20 | 393 | 11.0 | 61.7 | 0.75 | 0.76 | 0.140 | 150 | 2500 | M453Y3 |
MDx250H | 250 | 100 | 1900-3000 | 1.53 | 750 | 25 | 393 | 11.0 | 61.7 | 0.80 | 0.83 | 0.130 | 150 | 3600 | M453Y3 |
MDx300 | 300 | 100 | 600-1800 | 1.35 | 900 | 20 | 471 | 12.5 | 79.7 | 0.75 | 0.55 | 0.130 | 150 | 2500 | M453Y3 |
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 宋晓龙
- 电话：010-62146748
- 传真：010-62146748
- 手机：
- QQ ：
晶闸管 可控硅模块 MTC200A/1600V
信息内容：3、M系列130-180A/800-1800V模块产品 典型应用● 整流电源 ● 交直流电机控制 ● 工业加热温度控制● 灯光调节控制 ● 无触点开关 ● 电力无功补偿● 电焊机、变频器 ● 电池充放电符号 参数名称 参数值 单位 测试条件 ITAV 通态电流 平均值 130 160 180 A TV J=TV J M180°导通 正弦半波IFAV正向电流 平均值 160180AIORMS通态电流 有效值290355400A ITSMIFSM浪涌电流320036504750500051005400At=10mS TJ=45℃t=8.3mS 100%V RRMI2T 5147113103130120KA2St=10mS TJ=45℃t=8.3mS 100%V RRMIRRM/IDRM断态漏电流101010mATJ=125℃,门极开路VRRM反向重复峰值电压800-1800V125℃ I RRM,I DRM=10mA门极开路VDRM断态重复峰值电压VTMVFM峰值通态电压峰值正向电压1.61.61.61.61.9VITM=πITAV；IFM=πIFAVTJ=25℃ 180°导通 压接1.9VDi/dt通态电流上升率150A/μSTJ=25℃,0.67VDRM ITM=ITAV,Ig=500mA Tr<0.5μs,tp>6μsDv/dt断态电压上升率500V/μSTJ=125℃,0.67VDRM，门极开路IH维持电流200mATJ=25℃,阳极电压=6V 阻性负载，门极开路IL擎住电流400mATJ=25℃ 阳...
二极管模块MDC300A/800V-1600V
信息内容：型号IF(AV)@TcVRRMVFM@IFMIRRMIF(RMS)IFSMI2tVFOrFRjcTjmViso外型A°CVVAmAAA×103A2s×104VmΩ°C/W°CV(A.C) MDx300300100600-18001.359002047112.579.70.750.550.1301502500M453Y3MDx300S300100600-25001.359002047112.579.70.750.550.13015036000M453S3MDx300H3001001900-30001.459002547112.579.70.800.500.1201503600M453Y3MDx350350100600-18001.5010503055015.01150.7500.610.1101502500M463Y3MDx350H3501001900-30001.6010503555015.01150.800.560.1101503600M463Y3MDx400400100600-18001.4812003062817.01470.750.500.1001502500M463Y3
