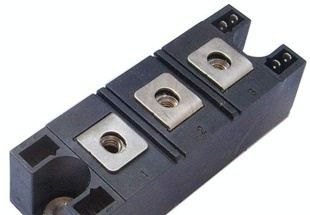

二极管模块MDC400A/800V-1600V
| 价 格： | 1.00 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | MDC400A/800V-1600V | |
| 控制方式： | 单向 | |
| 极数： | 二极 | |
| 封装材料： | 塑料封装 | |
| 封装外形： | 模块 | |
| 关断速度： | 普通 | |
| 散热功能： | 不带散热片 | |
| 功率特性： | 中功率 | |
| 频率特性： | 中频 | |
| 额定正向平均电流： | 400（A） | |
| 控制极触发电压： | 0（V） | |
| 控制极触发电流： | 0（mA） | |
| 正向重复峰值电压： | 0（V） | |
| 反向阻断峰值电压： | 0（V） |
型号 | IF(AV)@Tc | VRRM | VFM@IFM | IRRM | IF(RMS) | IFSM | I2t | VFO | rF | Rjc | Tjm | Viso | 外型 | ||
A | °C | V | V | A | mA | A | A×103 | A2s×104 | V | mΩ | °C/W | °C | V(A.C) | ||
MDx350 | 350 | 100 | 600-1800 | 1.50 | 1050 | 30 | 550 | 15.0 | 115 | 0.750 | 0.61 | 0.110 | 150 | 2500 | M463Y3 |
MDx350H | 350 | 100 | 1900-3000 | 1.60 | 1050 | 35 | 550 | 15.0 | 115 | 0.80 | 0.56 | 0.110 | 150 | 3600 | M463Y3 |
MDx400 | 400 | 100 | 600-1800 | 1.48 | 1200 | 30 | 628 | 17.0 | 147 | 0.75 | 0.50 | 0.100 | 150 | 2500 | M463Y3 |
MDx400S | 400 | 60 | 600-2500 | 1.65 | 1200 | 30 | 628 | 10.0 | 51.0 | 0.75 | 0.64 | 0.160 | 150 | 2500 | M463S3 |
MDx400H | 400 | 60 | 600-3000 | 1.65 | 1200 | 30 | 628 | 10.0 | 51.0 | 0.75 | 0.64 | 0.160 | 150 | 3600 | M463Y3 |
MDx500 | 500 | 100 | 600-1800 | 1.35 | 1500 | 40 | 785 | 21.0 | 225 | 0.75 | 0.32 | 0.090 | 150 | 2500 | M463Y3 |
MDx500S | 500 | 60 | 600-2500 | 1.68 | 1500 | 40 | 785 | 12.0 | 73.4 | 0.75 | 0.51 | 0.130 | 150 | 2500 | M463S3 |
MDx500H | 500 | 60 | 600-3000 | 1.68 | 1500 | 40 | 785 | 12.0 | 73.4 | 0.75 | 0.51 | 0.130 | 150 | 3600 | M463Y3 |
MDx600 | 600 | 100 | 600-1800 | 1.50 | 1800 | 40 | 942 | 15.0 | 115 | 0.75 | 0.42 | 0.110 | 150 | 2500 | M466Y3 |
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 宋晓龙
- 电话：010-62146748
- 传真：010-62146748
- 手机：
- QQ ：
二极管模块MDC200A/800V-1600V
信息内容：型号IF(AV)@TcVRRMVFM@IFMIRRMIF(RMS)IFSMI2tVFOrFRjcTjmViso外型A°CVVAmAAA×103A2s×104VmΩ°C/W°CV(A.C) MDx180180100600-18001.43550122866.4020.90.800.960.2201502500M234Y3MDx180H1801001900-30001.53550142866.4020.90.851.050.2101503600M234Y3MDx200200100600-18001.38600123148.0032.60.750.880.2101502500M453Y3MDx200H2001001900-30001.48600163148.0032.60.800.960.2201503600M453Y3MDx250250100600-18001.437502039311.061.70.750.760.1401502500M453Y3MDx250H2501001900-30001.537502539311.061.70.800.830.1301503600M453Y3MDx300300100600-18001.359002047112.579.70.750.550.1301502500M453Y3
晶闸管 可控硅模块 MTC200A/1600V
信息内容：3、M系列130-180A/800-1800V模块产品 典型应用● 整流电源 ● 交直流电机控制 ● 工业加热温度控制● 灯光调节控制 ● 无触点开关 ● 电力无功补偿● 电焊机、变频器 ● 电池充放电符号 参数名称 参数值 单位 测试条件 ITAV 通态电流 平均值 130 160 180 A TV J=TV J M180°导通 正弦半波IFAV正向电流 平均值 160180AIORMS通态电流 有效值290355400A ITSMIFSM浪涌电流320036504750500051005400At=10mS TJ=45℃t=8.3mS 100%V RRMI2T 5147113103130120KA2St=10mS TJ=45℃t=8.3mS 100%V RRMIRRM/IDRM断态漏电流101010mATJ=125℃,门极开路VRRM反向重复峰值电压800-1800V125℃ I RRM,I DRM=10mA门极开路VDRM断态重复峰值电压VTMVFM峰值通态电压峰值正向电压1.61.61.61.61.9VITM=πITAV；IFM=πIFAVTJ=25℃ 180°导通 压接1.9VDi/dt通态电流上升率150A/μSTJ=25℃,0.67VDRM ITM=ITAV,Ig=500mA Tr<0.5μs,tp>6μsDv/dt断态电压上升率500V/μSTJ=125℃,0.67VDRM，门极开路IH维持电流200mATJ=25℃,阳极电压=6V 阻性负载，门极开路IL擎住电流400mATJ=25℃ 阳...
