SCB10-50/10干式变压器

    创联汇通变压器厂，主营产品包括干式变压器，S11油浸式变压器，箱式变压器，有载调压电力变压器，现特别推出SCB10-50/10干式变压器，该产品材料优质、配方科学,采用先进的生产检测设备按严格的工艺生产而成。产品具有可靠性高,使用寿命长的特点。SCB10-50/10干式变压器根据不同的使用环境,可配置不同防护等级的外壳或不配置外壳。可作为油浸式变压器的更新换代产品,适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。

SCB10-50/10干式变压器厂家优势提醒

    创联汇通变压器厂家是油浸式变压器，箱式变压器，干式变压器，特种变压器等电力变压器的直接生产厂家，公司所供SCB10-50/10干式变压器价格、质量、售后服务具有优势！选择创联汇通牌变压器产品质量可靠，无中间商环节，降低您的采购成本，最重要的是SCB10-50/10干式变压器的售后服务有权威保障！(按照政策签订质量合同，实行“一年三包”，终身维修！)

SCB10-50/10干式变压器企业价值观

    默默奋斗、为用户提供安全的用电环境。 节能、环保、高效、低碳！是创联汇通企业成员一致追求的价值观！

我们创联汇通企业所有成员诚邀国内外新老客户携手共进，共创绿色电力新世界！

SCB10-50/10干式变压器厂家欢迎您！

联系人：王经理

手  机：15313131875

邮  箱：bjclht31@163.com

传  真: 010-62882621

SCB10-50/10干式变压器型号含义

SCB 10—50/10

S:表示 三相变压器

C:表示 树脂浇注式

B:表示 箔绕线圈

10:表示 性能水平代号

50/10：表示 额定容量50KVA/电压等级10KV

dzsc/18/7794/18779499.jpgdzsc/18/7794/18779499.jpgdzsc/18/7794/18779499.jpg

SCB10-50/10干式变压器结构及特点：

    SCB10-50/10环氧树脂浇注干式变压器具有安全，阻燃防火，无污染，可直接安装在负荷中心。免维护、安装简便。防潮性能好，停运后不经预干燥即可投入运行。损耗低，局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。自己备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。该产品的可靠性指标已经达到国内先进水平。

产品特点：

1.线圈采用铜导线缠绕或箔绕，以玻璃纤维增强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强
2.高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。
3.铁芯采用优质晶粒取向冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。
4.铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。
5.变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。
6.配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。

结构特点：

铁芯:铁芯选用进口优质冷轧硅钢片，三阶全斜接缝结构，芯柱采用F级无纬带绑扎，铁芯表面采用环氧树脂包封，降低了空载损耗，空载电流和铁皮噪声，夹件和紧回件经特殊表面处理，使产品外观质量有了进一步提高。

温控系统和风冷系统:采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。

保护外壳和出线母排：保护外壳对变压器作进一步安全保护，防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板，不锈钢等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。

SCB10-50/10干式变压器局部细节图片：（正面如下）

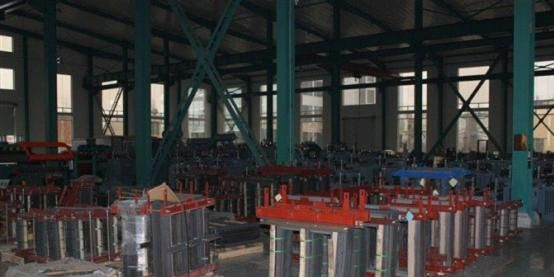

SCB10-50/10干式变压器厂家现货图片：（正面如下）

SCB10-50/10干式变压器厂家现货图片：（带外壳）

SCB10-50/10干式变压器执行标准

1.GB1094.11—2007干式电力变压器

2.GB/T10228-2008干式电力变压器技术参数和要求

3.GB/T17211—1998干式电力变压器负载导则

4.GB1094.10-2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙

5.JB/T10008-2004 6~500KV级变压器声级

6.JB/T56009-1998干式电力变压器产品质量分等

SCB10-50/10干式变压器技术参数

dzsc/18/7794/18779499.jpg

注:1:本公司可按客户要求生产非标SCB10变压器

   2:表中重量及外形尺寸数据仅供参考,若有更改恕不另行通知

SCB10-50/10干式变压器使用条件

海拔不超过1000m；
环境温度：气温＋40℃；日平均气温＋30℃；年平均气温＋20℃；户外气温-30℃；户

内气温-5℃

SCB10-50/10干式变压器及其他系列变压器订货须知：

特种变压器订货须知
　　1、一般根据用户要求，写出技术协议，内容包括额定容量、一二次电压、调压方式及级数、联结组标号、短路阻抗、试验数据要求和其它特殊技术要求。
　　2、随着我公司技术进步和生产发展，产品在更新换代。本目录中所列各种数据允许在生产中进行调整，不另行通知，用户如有特殊技术要求，订货时可具体商定。
电力变压器订货须知
　　1、产品型号
　　2、额定容量(kVA)，三绕组变压器高、中、低压绕组容量比(％)
　　3、高压额定电压(kV)，调压方式，级数及分接电压百分比(％)
　　4、中压额定电压(kV)，调压方式，级数及分接电压百分比(％)
　　5、低压额定电压(kV)
　　6、短路阻抗(％)
　　7、联结组标号
　　8、冷却方式
　　9、特殊要求：如环境温度、海拔高度、相数、频率、有载分接开关、绝缘水平、环境要求。
箱式变电站订货须知
　　订货方订货时须提供以下资料：
　　1、变电站型号、数量；
　　2、变电站的型号、容量；
　　3、高压和低压一次接线方案及主要元件的型号和参数；
　　4、外壳材料、颜色及要求；
　　5、用户若有其它要求可在订货时面洽；
　　6、高原地区请提供海拔高度与气象条件。

dzsc/18/7794/18779499.jpgdzsc/18/7794/18779499.jpg

SCB10-50/10干式变压器交付提示

       我公司通过第三方物流运输，货到付款的方式交付，在同意购买时，按照公司规定，客户需要支付适当金额的保证金，自收到保证金之日起，我方将根据合同要求期限、地点等相关内容安排发货，货到当地，买方验货无误后，支付余款。

SCB10-50/10干式变压器运费说明：

运费方式有：专车配送、民营第三方物流【如：邦德】、铁运。

1.专车配送：运输时间：24小时。仅限范围：华中、西北、华北。

2.物流发货：货到验货付款，三天即可到达。涉及范围覆盖全国。

3.中铁运输：一般3-5天到；铁路覆盖区域，详情请来电咨询！

SCB10-50/10干式变压器售后服务

创联汇通团出品的SCB10-50/10干式变压器符合各项国家标准（需要相关资质证明请联系我们）。SCB10-50/10干式变压器产品实行终身保修，无论何方原因造成的SCB10-50/10干式变压器缺陷、部件损坏、我方先进行现成服务服务并提供相关配件。确认是用户造成设备损坏的再进行相关事宜讨论。

我方承诺，接到用户现场服务同质，立即给予回复，保证24小时内派相关人员到达现场。

品质，值得信赖！

SCB10-50/10干式变压器厂家欢迎您！

联系人：王经理

手  机：15313131875

邮  箱：bjclht31@163.com

传  真: 010-62882621

北京创联汇通电气设备有限公司位于首都北京，是一家从事配电变压器定制化设计、生产制造、市场营销及售后服务为一体的综合性电力服务企业。公司拥有先进的变压器生产设备和一流的检测手段，汇聚一批变压器生产、技术、管理精英，具有丰富的各种变压器生产经验，在机电、电气领域具有多项自主知识产权、以强劲实力立足变压器研发前沿。
