SCB10-30/10干式变压器介绍

SCB10-30/10干式变压器材料优质、配方科学,采用先进的生产检测设备按严格的工艺生产而成。产品具有可靠性高,使用寿命长的特点。根据不同的使用环境,可配置不同防等级的外壳或不配置外壳。创联汇通变压器厂家是SCB10-30/10干式变压器的直接生产厂家，公司所供SCB10-30/10干式变压器价格、质量、售后服务具有优势！选择创联汇通牌变压器可以让您绕开中间商环节，直接降低采购成本，最重要的是SCB10-30/10干式变压器的售后服务有权威保障！(按照政策签订质量合同，实行“一年三包”，终身维修！)

SCB10-30/10干式变压器型号含义

SCB 10—30/10

S:表示 三相变压器

C:表示 树脂浇注式

B:表示 箔绕线圈

10:表示 性能水平代号

30/10：表示 额定容量30KVA/电压等级10KV

SCB10-30/10环氧树脂浇注干式变压器结构形式及特点
  1.开启式.是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式.
  2.封闭式.器身处在封闭的外壳内,与大气不直接接触.(由于密封.散热条件差.主要用于矿用它属于是防爆型的)
  3.浇注式.用环氧树脂或其它树脂浇注作为主绝缘,它结构简单.体积小.适用于较小容量的变压器.

【铁芯】    铁芯（如下图）选用优质冷轧硅钢片，45度阶梯全斜接缝结构，利用三剪两冲铁芯去角横剪工艺和五阶梯步进剪片与叠铁工艺，改善了接缝处的磁通分布，减少了铁芯的振动能量。铁芯进行一体固化与表面用绝缘树脂密封工艺，有效地降低了空载损耗、空载流量和铁芯噪音。

【线圈】  高压线圈采用优质F级绝缘的导线与国际先进的绝缘材料绕制，较大容量线圈沿轴向设有散热气道。此结构具有良好的抗电流冲击、抗温度变化、抗开裂和极好的散热性能。采用多级分段圆筒式结构，有较强的承受过电压能力和很低的局部放电水平。线圈装模经真空干燥后浇注，整个浇注及固化过程按照预编的工艺曲线完成，精密的过程控制保证线圈无气孔、空穴。低压线圈采用箔式结构，有效地解决了低电压、大电流线圈采用线绕型式的安匝不平衡问题，同时箔式线圈不存在轴向匝数和轴向绕制螺旋角，有效地消除了短路时变压器的轴向力，保证了线圈内的电流密度可以根据高压线圈负荷分布自由地沿轴向调整，减少了低压突发短路时的径向力。绕制后的线圈端部采用树脂密封固化，避免了各种异物和潮气的进入。（如下图）

dzsc/18/7795/18779500.jpg
SCB10-30/10干式变压器功能特点
安全、防火、无污染，可直接运行于负荷中心。
采用德国HTT技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命厂。
低损耗、低噪音，节能效果明显，免维护。
散热性能好，过负载能力强，强迫风冷时可提高容量运行。
防潮性能好，适应高湿度和其它恶劣环境中运行。
可配备完善的温度监测和保护系统。采用智能信号温控系统，可自动监测并巡回显示三相绕组各自的工作温度，可自动启动、停止风机，
并有报警、跳闸等功能设置。
体积小，重量轻，占地空间少，安装费用低。

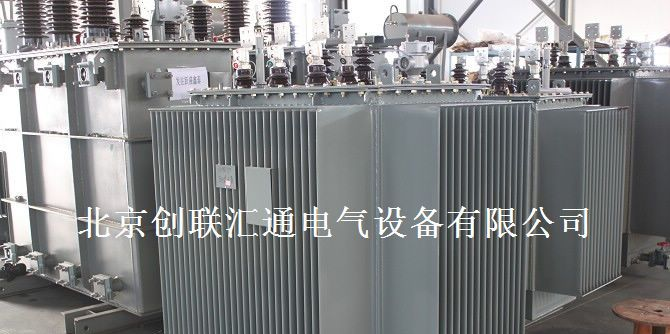

SCB10-30/10干式变压器产品图片展示

SCB10-30/10干式变压器厂家联系方式

联系人：王经理    手机：15313131875

座机：010-57141875   传真：010-62882621

E-MAIL:bjclht31@163.com   Qq：2861753625

网站：www.bjclht.net

欢迎需要各种系列、各种容量和电压等级变压器的各界朋友来电咨询！

SCB10-30/10干式变压器使用环境

满足下列要求的使用条件为正常使用条件：
a.海拔
海拔不超过1000m。
b.环境温度
气温+40℃
日平均气温+30℃
年平均气温+20℃
气温-30℃(适用于户外式变压器)
气温-5℃(适用于户内式变压器)
SCB10-30/10环氧树脂浇注干式变压器应用范围
   该系列环氧数值浇注干式变压器材料优质、配方科学，采用先进的生产检测设备按严格的工艺生产而成。产品具有可靠性高，使用寿命长的特点。根据不同的使用环境，可配置不同防护等级的外壳或不配置外壳。适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。
     SCB10系列环氧浇注变压器配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。可靠性高。据对已经投入运行的产品的运行研究，产品的可靠性指标已经达到国际先进水平。

SCB10-30/10干式变压器技术参数

SCB10-30/10干式变压器温控温显

    温控系统由温度控制器和安装在产品最热点即低压绕组上端部的PTC测温元件构成，实现对变压器的温度控制与测量，若由于过载运行或故障引起变压器绕组温度过高，温度控制器发出报警信号，温度超过安全值时会自动跳闸。采用强迫风冷时则由温度控制器根据绕组温度高低决定冷却环境体系认证风机的投入或切换。
  湿显系统直接显示变压器运行过程中绕组的热点温度，可和温控系统配合使用。
  温控和温显系统可以安装在距变压器主体一定距离外，其测温元件引线的长度分别为：
  温控:﹤20m
  温显:﹤10m（二线制）
    ﹤100m（带有补偿导线的二线制）
SCB10-30/10干式变压器执行标准
1.GB1094.11—2007干式电力变压器
2.GB/T10228-2008干式电力变压器技术参数和要求
3.GB/T17211—1998干式电力变压器负载导则
4.GB1094.10-2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
5.JB/T10008-2004 6~500KV级变压器声级
6.JB/T56009-1998干式电力变压器产品质量分等

dzsc/18/7795/18779500.jpg

客户须知
1.变压器型号；              7.冷却方式
2.变压器容量；              8.保护等级
3.额定电压及高压分接范围；  9.使用条件
4.相数、阻抗电压            10.绝缘等级
5.额定频率                  11.采用标准
6.联结组编号                12.其他特殊要求
定制产品订货须知
1.客户如对产品有特殊要求，须在订购合同中提供说明。我厂可根据客户特定要求配置各类装置
2.订货的客户涉及到订货所需的型号、规格、数量以及交货时间、地点等详细内容。请来电告知。确定
3.对于需要设计图纸，来样加工的客户，须提供图纸或者样品予以核算成本、报价。
温馨提示
    我公司通过第三方物流运输（专车另议），货到付款的方式支付，在此之前公司需要适当金额的保证金，自收到保证金之日起，我公司将根据合同要求期限，地点等相关内容安排发货到达交货地点，支付剩余货款。
售后服务
【12小时内到达】  在接到用户需求现场服务信息后，根据您的需求，北京市、河北省、天津等地区在24小时内到达，省外48小时内到达
【完美承诺服务】   问题不解决，我们的服务不会终止，在向用户提供产品的安装、调试、运行的咨询和服务是，主动配合用户，使产品安全、顺利的投入运行。
【一年内质量三包服务】   产品运行一年内出现并坚定为确属质量问题的，严格履行三包规定
【终身维修】    超过“三包”期限的产品，本公司仍提供终身维护服务
公司文化宗旨
    公司遵循“诚实、守信、创新、求精”的精神，本着“以人为本，客户至上”的原则，秉承“创联赢得天下，汇通服务客户”的宗旨，结四海朋友，为万众服务衷心希望与各界朋友携手合作，为我国电力事业的发展贡献力量。
