QA100混合信号示波器不是单纯意义上的示波器,它是一款具备集双通道虚拟示波器+12通道逻辑分析仪+任意波形信号发生器+协议分析仪功能+频谱仪于一身的五合一多功能混合信号示波器,大大降低了设计调试, 教育培训, 生产测试和质量控制, 服务维修等领域降低了生产成本,并且三年质保,让你放心售后的保障。
1.示波器:采样率是100MHz,带宽25MHz,双通道,FFT频谱分析功能
2.逻辑分析仪:采样率为100MHz,支持12 通道逻辑分析
3.函数信号发生器:输出信号频率为1Hz ~ 20KHz,支持正弦波,方波,脉冲波,三角波,锯齿波等波形
4. 频谱仪:带宽50MHz,分辨率可达512Kpts。
5.协议分析仪:支持RS232,SPI,i2c,Can 等工控协议
6.集成USB 2.0 接口,大大提高数据信号传输和提供优质电源
7.PC使用界面人性化,简便而功能强大
8.外观轻巧,便于携带,宽×高×深=18.5cm×12.8cm×4.4cm
9.支持固件程序在线升级,与时俱进
10.开放式软件接口,方便二次开发
11.具有低通滤波,波形存储,波形回放,数学函数等多种特色功能
12. 三年质保,帮您降低投资成本
特性:
双通道100MHz 采样率, 25MHz 带宽
存储深度:每通道
12个逻辑分析仪通道
任意波形产生(输出正弦波频率达25KHz)
时基范围:
垂直灵敏度:10mV
垂直分辨率:10 bit
输入阻抗:1MOhm
触发模式:沿触发,电平触发
触发源:CH1,CH2,EXT
电压量程: 40V (用 1x 探头), 或200V (用 10x 探头)
X-Y:无
通道运算:FFT,+, -
辉线显示:点/线,波形平均,余辉,亮度调节
自动设置:有
配件:
示波器探头,USB 数据线,40针逻辑分析仪排线,包含软件和说明书的CD
仪器配置 |
性能参数 | |
数字示波器 |
实时采样率(Max) |
100MSa/s |
带宽 |
25MHz | |
储存深度 |
1Mpts / Channel | |
信号发生器 |
实时采样率 |
200KHz |
垂直分辨率 |
12bit | |
采样点储存深度 |
512bytes | |
输出类型 |
SINE、COS、TRIANGLE、SQUARE、SAW、ARB | |
输出阻抗 |
50Ω | |
输出幅值 |
4Vpp(50Ω) | |
输出信号频率 |
1Hz ~ 20KHz | |
逻辑分析仪 |
实时采样率(Max) |
100MSa/s |
测量通道 |
32(目前软件版本只支持到12) | |
储存深度 |
1Mpts | |
协议分析仪 |
支持RS232,SPI,i2c,Can 等工控协议,开放API,用户可自行扩展更多协议支持。 | |
频谱分析仪 |
带宽 |
50MHz |
分辨率 |
至512Kpts | |
显示模式 |
瞬时, Log/Lin Amplitude, Lin/Lin Freq |

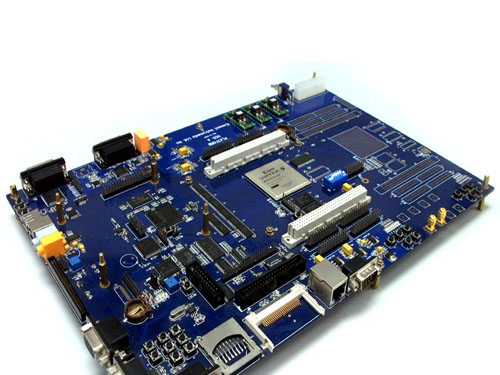

为保证高频稳定运行,PCB采用18层板的设计方案,硬件包括Xilinx公司当前主流的Virtex-5系列高性能FPGA , 可达66万(331776×2 = 663552)个逻辑单元 ,大概相当于2000万门,一个高性能 DSP 系统,一个 32 位处理器系统,还有各种接口和扩展口,全板通过高速阻抗测试、热应力检测及电性能测试,满足各类处理器模型及复杂通信系统的设计仿真,结合的 DM642 DSP 处理器和 ARM9 处理器,可实现高性能 SOC 系统设计验证。配合我们提供的扩展板,还可实现高速数字无线通信、高速视频采集编解码等综合仿真。 开发平台主要包括 3 部分,高速超大容量 FPGA 子系统、 32 位ARM处理器子系统、高性能 DSP 子系统。每个子系统各自都有其丰富的扩展接口,方便其连接各种用户扩展部件,板卡。开发系统配备完善的人机交互界面和通用接口,包括 3.5寸的TFT真彩LCD 、 LED 显示,多功能按键等。非常适合用于通信系统、多媒体系统的开发与验证,也适合大专院校相关的教学、科研。 开发灵活方便: ARM+DSP+FPGA 综合实验系统 为了开发使用方便,做了大量考虑。开发系统中大量的资源被有结构的组织起来。系统中不同部分的数据路径通畅合理,能够限度的满足各种应用的需求。外围接口 非常丰富,...
ARM+DSP+FPGA 大型芯片开发验证平台 是国内款超高密度 FPGA 电路设计验证平台,率先采用 FPGA+DSP+ARM 的高端架构,为国内高校和企业建立电路设计实验室 提供完整的原型设计验证平台,也可为企业流片前的验证提供可靠保证。已被香港应用科学研究院等单位成功应用。为保证高频稳定运行,PCB采用18层板的设计方案,硬件包括Xilinx公司当前主流的Virtex-5系列高性能FPGA , 可达66万(331776×2 = 663552)个逻辑单元 ,大概相当于2000万门,一个高性能 DSP 系统,一个 32 位处理器系统,还有各种接口和扩展口,全板通过高速阻抗测试、热应力检测及电性能测试,满足各类处理器模型及复杂通信系统的设计仿真,结合的 DM642 DSP 处理器和 ARM9 处理器,可实现高性能 SOC 系统设计验证。配合我们提供的扩展板,还可实现高速数字无线通信、高速视频采集编解码等综合仿真。 开发平台主要包括 3 部分,高速超大容量 FPGA 子系统、 32 位ARM处理器子系统、高性能 DSP 子系统。每个子系统各自都有其丰富的扩展接口,方便其连接各种用户扩展部件,板卡。开发系统配备完善的人机交互界面和通用接口,包括 3.5寸的TFT真彩LCD 、 LED 显示,多功能按键等。非常适合用于通信系统、多媒体系...
