综合试验平台|FPGA开发板
| 价 格： | 1.00 | |
| 型号/规格： | XC5VLX330 | |
| 品牌/商标： | 速准 |
为保证高频稳定运行，PCB采用18层板的设计方案，硬件包括Xilinx公司当前主流的Virtex-5系列高性能FPGA ， 可达66万（331776×2 ＝ 663552）个逻辑单元 ，大概相当于2000万门，一个高性能 DSP 系统，一个 32 位处理器系统，还有各种接口和扩展口，全板通过高速阻抗测试、热应力检测及电性能测试，满足各类处理器模型及复杂通信系统的设计仿真，结合的 DM642 DSP 处理器和 ARM9 处理器，可实现高性能 SOC 系统设计验证。配合我们提供的扩展板，还可实现高速数字无线通信、高速视频采集编解码等综合仿真。
开发平台主要包括 3 部分，高速超大容量 FPGA 子系统、 32 位ARM处理器子系统、高性能 DSP 子系统。每个子系统各自都有其丰富的扩展接口，方便其连接各种用户扩展部件，板卡。开发系统配备完善的人机交互界面和通用接口，包括 3.5寸的TFT真彩LCD 、 LED 显示，多功能按键等。非常适合用于通信系统、多媒体系统的开发与验证，也适合大专院校相关的教学、科研。
开发灵活方便：
ARM+DSP+FPGA 综合实验系统 为了开发使用方便，做了大量考虑。开发系统中大量的资源被有结构的组织起来。系统中不同部分的数据路径通畅合理，能够限度的满足各种应用的需求。外围接口 非常丰富，每个子系统都有各自独立的扩展接口。系统各部分被有效的隔离了，每个子系统可以单独工作不会互相干扰。开发平带设计中充分考虑到复杂系统调试的 困难，利用合理的结构提供丰富的调试方法，可以大幅提高复杂系统调试的效率。
开发平台三个子系统的详细配置：
ARM子系统硬件配置
|
配置项 |
芯片型号 |
备注1 |
备注2 |
|
CPU |
Samsung S |
工作频率506MHz |
32bit总线宽度 |
|
SDRAM |
2×K4S |
64Mbytes |
32bit总线宽度 |
|
NOR FLASH |
SST39VF1601-TSOP |
16Mbytes |
16bit总线宽度 |
|
NAND FLASH |
K |
64Mbytes |
8bit总线宽度 |
|
Ethernet Controller |
DM9000E |
|
16bit总线宽度 |
|
CPLD |
XC95144 |
配置与FPGA，DSP及其他外设的通信逻辑 |
|
|
LCD |
320*240 |
3.5寸TFT彩屏 |
颜色：16777216 |
|
IDE |
ATA硬盘接口 |
|
|
|
USB |
2×USB1.1 |
1个USB Host接口 |
|
|
UART |
3×RS232 |
RS232接口 |
|
|
JTAG |
调试ARM子系统/烧写Flash |
20针 |
|
|
SD卡接口 |
|
|
|
|
CF卡接口 |
|
|
|
|
操作系统 |
嵌入式Linux/WINCE 可选 |
Linux版本 |
WINCE5.0/6.0 |
DSP子系统硬件配置
|
配置项 |
芯片型号 |
备注1 |
缸?SPAN lang=EN-US>2 |
|
CPU |
TMS320DM642 |
600MHz, 4800MIPS |
64bit总线宽度 |
|
SDRAM |
2×H57V283220T |
64Mbytes |
64bit总线宽度 |
|
NOR FLASH |
AM29LV |
4Mbytes |
8bit总线宽度 |
|
Video input |
2*TVP5150PBS |
NTSC:720*525@30帧/S |
PAL: 720*625@30帧/S |
|
Video output |
SAA7121H |
NTSC:720*525@30帧/S |
PAL: 720*625@30帧/S |
|
Audio interface |
TLV320aic23BPW |
1个 input/ 1个output |
|
|
JTAG |
调试DSP子系统/烧写Flash |
14针 |
|
|
UART |
2*MAX3160 |
扩展口 |
|
|
CPLD |
XC95144 |
配置与FPGA，ARM及其他外设的通信逻辑 |
|
FPGA子系统硬件配置
|
配置项 |
芯片型号 |
备注1 |
备注2 |
|
FPGA |
Xilinx XC5VLX330 |
33万个逻辑单元/每颗 |
可配 2 颗 |
|
SDRAM |
2×K4S |
64Mbytes/每颗 |
可配 4 颗 |
|
PLATFORM FLASH |
XCF32PV |
3片/每颗 |
可配 6 颗 |
|
SRAM |
CY |
|
可配 2 颗 |
|
NOR FLASH |
SST39VF1601-TSOP |
16Mbytes/每颗 |
可配 2 颗 |
|
扩展插槽 |
两个对称的96-PIN欧式插座/每颗 |
用于扩展子板 |
可配 4 个 |
|
扩展排针 |
8个对称的26PIN排针/每颗 |
用于扩展子板和做测试点 |
可配 16 个 |
|
FPGA部分是由两个基本等同的XC5VLX330子系统构成，高速超大容量的FPGA芯片，采用的是1760BGA封装，其通用I/O脚高达1200个管脚。为充分利用其I/O资源，本开发板采用了18层板设计，其I/O口主要用于： 1. 与ARM子系统通信 2. 与DSP子系统通信 3. 两个FPGA子系统通信 4. 两个96pin扩展插槽，用于扩展外设板卡 5. 8个26pin的扩展与测试排针，主要用于并行检测与测试 | |||
主要应用领域：
ARM+DSP+FPGA 综合实验开发验证系统，可以适用于：
1. 各种复杂系统开发、算法验证、原形试制、样机评估等。如：
l 高速大容量多媒体处理系统
l 高速大容量数字通信系统
l 软件无线电开发验证系统
l ASCI芯片前期开发验证平台
2. 本开发平台非常适合高等院校，科研院所，科研机构等单位，欢迎来电咨询。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 彭富智
- 电话：0755-23942983-605
- 传真：0755-23064303
- 手机：13714678135
- QQ ：
XC5VLX330大型FPGA开发板
信息内容：ARM+DSP+FPGA 大型芯片开发验证平台 是国内款超高密度 FPGA 电路设计验证平台，率先采用 FPGA+DSP+ARM 的高端架构，为国内高校和企业建立电路设计实验室 提供完整的原型设计验证平台，也可为企业流片前的验证提供可靠保证。已被香港应用科学研究院等单位成功应用。为保证高频稳定运行，PCB采用18层板的设计方案，硬件包括Xilinx公司当前主流的Virtex-5系列高性能FPGA ， 可达66万（331776×2 ＝ 663552）个逻辑单元 ，大概相当于2000万门，一个高性能 DSP 系统，一个 32 位处理器系统，还有各种接口和扩展口，全板通过高速阻抗测试、热应力检测及电性能测试，满足各类处理器模型及复杂通信系统的设计仿真，结合的 DM642 DSP 处理器和 ARM9 处理器，可实现高性能 SOC 系统设计验证。配合我们提供的扩展板，还可实现高速数字无线通信、高速视频采集编解码等综合仿真。 开发平台主要包括 3 部分，高速超大容量 FPGA 子系统、 32 位ARM处理器子系统、高性能 DSP 子系统。每个子系统各自都有其丰富的扩展接口，方便其连接各种用户扩展部件，板卡。开发系统配备完善的人机交互界面和通用接口，包括 3.5寸的TFT真彩LCD 、 LED 显示，多功能按键等。非常适合用于通信系统、多媒体系...
高频信号源

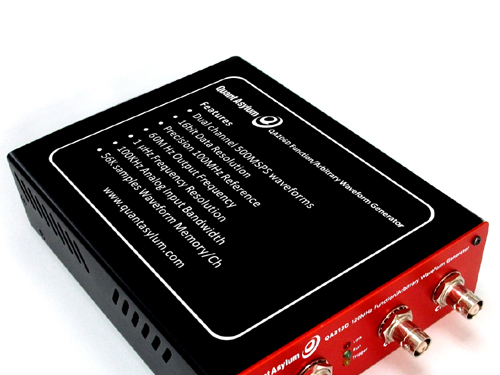

信息内容：QA206D是一款采用先进的DDS数字频率合成技术，产生高质量的标准函数信号如正弦波，方波，三角波，脉冲波等，还提供了丰富的模拟以及数字调制功能。集任意波形发生器，500M采样率函数信号发生器于一身的仪器，可输出60MHz正弦波，12MHz方波和脉冲波，并且还自带有多种常用的函数波形（三角波，锯齿波等），带有IQ调制基带信号，以其强大的功能特点让您爱不释手，同时可以让您将您公司繁杂的实验室都聚集到这个只有200*128*44MM的小盒子里面，让您将实验室轻松带回家，让您的实验室轻松地带到客户的面前进行演示，另外凭借其非常低的价格就能拥有这些神奇的功能，这是国产函数信号中最有特点并且性价比的一款电子测试仪器。 QA206D具有快速完成测量工作所需的高性能指标和众多的功能特性，3D图形界面，操作极为方便自如，简便易用的软件液晶显示功能，显示界面能使您更便于操作和观察，可扩展的选件功能，可使您获得增强的系统特性，减少学习时间，用更多的时间完成自己的工作。帮助您在更少的时间内完成更多工作。从而大大节省生产成本和桌面空间，让你在工作过程中得到效率。 主要产品特性：1.双通道，实时500MSa/s采样率，16bits垂直分辨率。2.任意模拟标量调制信号，...
