原装集成块TC787AP，欢迎来电
| 价 格： | 1.00 |
| 品牌/商标 | China | 型号/规格 | TC787 |
| 封装 | DIP | 批号 | 2010+ |
| 类型 | 其他IC |
TC787(AP)是采用先进IC 工艺设计制作的单片集成电路，可单电源工作，亦可双电源工作，主要适用于三相可控硅移相触发电路和三相三极管脉宽调制电路，以构成多种调压调速和变流装置。该电路作为TCA785 的换代产品，与目前国内市场上流行的KC 系列电路相比，具有功耗小、功能强、输入阻抗高、抗干扰性能好、移相范围宽，外接元件少等优点；而且装调简便，使用可靠。只需要一块这样的集成电路，就可以完成三块TCA785 或五块KC 系列器件组合（三块KC009或KC004，一块KC041，一块KC042）才能具有的三相移相功能。因此TC787, TC788 可广泛应用于三相全控，三相半控，三相过零等电力电子，机电小型化产品的移相触发系统，从取代TCA785、KC009、KC004、KC042、KC042 等同类电路，为提高整机寿命，缩小体积，降低成本提供了一种新的更加有效的途径。
一. 特点:
电路采用单电源工作，电源电压8V～15V。
三相触发脉冲调相角可在0～180°之间连续同步改变。
识别零点可靠，可方便地用作过零开关。
器件内部设计有交相锁定电路，抗干扰能力强。
可用于三相全控触发（6 脚接VDD），也可用于三相半控触发（6 脚接地）。
电路备有输出保护禁止端，可在过流过压时保护系统安全。
TC787 输出为调制脉冲列，适用于触发可控硅及感性负载。
调制脉冲或方波的宽度可根据需要通过改变电容Cx 而选择。
二. 电路原理和逻辑框图：
电路组成：
由三路相同的部分：同步过零和极性检测、锯齿波形成、锯齿波比较，经过抗
干扰锁定、脉冲形成等电路形成三相触发调制脉冲或方波，由脉冲分配电路实
现全控、半控的工作方式，再由驱动电路完成输出驱动。
电路原理：
三相同步电压经过T 型网络进入电路，同步电压的零点设计为1/2 电源电压（电
路输入端同步电压峰峰值不宜大于电源电压），通过过零检测和极性判别电路
检测出零点和极性后，在Ca、Cb、Cc 三个电容上积分形成锯齿波。由于采用集
中式恒流源，相对误差极小，锯齿波有良好的线性。电容的选取应相对误差小，
产生锯齿波幅度大且不平顶为宜。锯齿波在比较器中与移相电压比较取得交相
点，移相电压由4 脚通过电位器或外电路调节而取得。抗干扰电路具有锁定功
能，在交相点以后锯齿波或移相电压的波动将不能影响输出，保证交相并
且稳定。
脉冲形成电路是由脉冲发生器给出调制脉冲（TC787），调制脉冲宽度可通过改
变Cx 电容的值来确定，需要宽则增大Cx，窄则减小Cx, 1000P 电容约产生100μS
的脉冲宽度。被调制脉冲的频率-8/调制脉冲宽度。
脉冲分配及驱动电路是由6 脚控制脉冲分配的输出方式，6 脚接低电平VL，输
出为半控方式，12、11、10、9、8、7 分别输出A、-C、B、-A、C、-B 的单触发
脉冲，6 脚接高电平VH，输出为全控方式，分别输出A、-C；-C、B；B、-A；-A、
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 郑汉茂
- 电话：0577-62760552
- 传真：0577-62760552
- 手机：
- QQ ：
特价供应2CP21.22等2CP系列二极管
信息内容：因型号烦多，无法一一上传产品相片，如果有您需要的型号， 请与我们联系 价格方面请尽量与我们直接联系 （愿在这里能满足您的需求） （您的满意就是我们所追求的） （诚信合作，快乐成交）

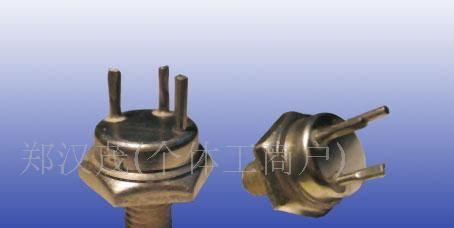

3DD10NPN硅低频大功率晶体管
