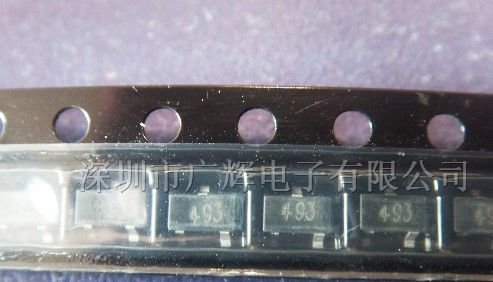

BAV70功率三极管
| 价 格： | 0.09 |
| 品牌/商标 | PHILIPS飞利浦 | 型号/规格 | BAV7O |
| 应用范围 | 功率 | 功率特性 | 大功率 |
| 频率特性 | 超高频 | 极性 | NPN型 |
| 结构 | 面接触型 | 材料 | 锗(Ge) |
| 封装形式 | 直插型 | 封装材料 | 金属封装 |
| 截止频率fT | 56（MHz） | 集电极允许电流ICM | 67（A） |
| 集电极耗散功率PCM | 5（W） | 营销方式 | 厂家直销 |
| 产品性质 | 热销 |
T P U . 3 4 ) Q B D L B H F *
BAV70
Description
The BAV70 consists of two diodes in a plastic surface mount package. The diodes are connected in series and the unit is
designed for high-speed switching application in hybrid thick and thin-film circuits.
Package Dimensions
Style : Pin1.Anode 2. Anode 3. Cathode
Millimeter Millimeter REF.
Min. Max.
REF
. Min. Max.
A 2.70 3.10 G 1.90 REF.
B 2.40 2.80 H 1.00 1.30
C 1.40 1.60 K 0.10 0.20
D 0.35 0.50 J 0.40 -
E 0 0.10 L 0.85 1.15
F 0.45 0.55 M 0 C 10 C
Absolute Maximum Ratings at Ta = 25 : : : :
Parameter Symbol Ratings Unit
Junction Temperature Tj +150
Storage Temperature Tstg -65~+150
Reverse Voltage 80 V
Forward Current 200 mA
Repetitive Forward Current 500 mA
Total Power Dissipation PD 225 mW
Characteristics at Ta = 25 : : : :
Characteristic Symbol Min. Max. Unit Test Conditions
Reverse Breakdown Voltage V(BR) 80 - V IR=100uA
VF(1) - 715 mV IF=1mA
VF(2) - 855 mV IF=10mA
VF(3) - 1100 mV IF=50mA
Forward Voltage
VF(4) - 1300 mV IF=100mA
Reverse Current IR - 5 uA VR=80V
Total Capacitance CT 1.5 pF VR=0, f=1MHz
Reverse Recovery Time Trr - 15 nS IF=IR=10mA, RL=100 ? measured at IR=1Ma,VR=5V
Formosa MS
123
