供应磁棒电感 I型电感 一字型电感线圈
| 价 格： | 面议 |
应用范围:阻流 种类:磁棒电感 品牌:锦云 型号:LGF 封装形式:插件电感 绕线形式:单层密绕式 导磁体性质:铁氧体磁芯 磁芯形状:I形 工作频率:中频 安装方式:卧式或立式 骨架材料:磁芯 品质因数Q:39 电感量:0.001-0.1（mH） 额定电流:500-10000（mA） 分布电容:0.02（F）
●产品介绍
锦云LGF系列，大电流滤波扼流圈有卧式和立式两种。LGF系列电感器是将普通漆包线或高温漆包线直接绕在棒形磁芯上，线圈体浸胶(清漆)，引脚镀锡。采用大电流设计，以适应大电流电路板，具有体积小、重量轻、结构牢固（耐振、耐冲击）、防潮性好、安装方便、规格多样化可供选择等优点。广泛运用于电源供给器、功率放大器、开关电路的杂讯滤波、控整流器和晶闸管控制电路、输出扼流圈。
锦云电感LGF系列电感器，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。若需特殊规格型式，请与锦云电感业务联系。。
LGF大电流滤波扼流圈 图示和尺寸：（单位mm） | ||
dzsc/18/2532/18253260.jpg | ||
P/N料号 | A(MAX) | D(MAX) |
LGF0205 | 6.0 | 3.5 |
LGF0310 | 11.0 | 5.0 |
LGF0415 | 16.0 | 5.5 |
LGF0520 | 21.0 | 7.0 |
LGF大电流滤波扼流圈 料号标识 | |||||||||||
|
|
|
|
|
| ||||||
LGF | 0415 | — | 6R8 | M | — | UL | |||||
① | ② |
| ③ | ④ |
| ⑤ | |||||
①产品类型：LGF大电流滤波扼流圈。
②款式：铁芯直径=4mm;长度=15mm。
③电感值：例如"6R8"代表6.8 uH。
④电感值容许公差:"M":+20%; "K":+10%; "J":+5%。
⑤ UL或PVC热缩套管保护。
锦云电感器优势产品：色环电感，工字电感，三脚报警器电感,SMD功率贴片电感,磁环电感。
舒云梅 电话：0510-83805287 传真：0510-83805687
手机：18912355857 QQ:541282264 邮箱：541282264@qq.com
网址：www.jycoil.com
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 舒云梅
- 电话：0510-83805287
- 传真：0510-83805287
- 手机：
- QQ ：
供应CD 31 32 43 52 53 54 73

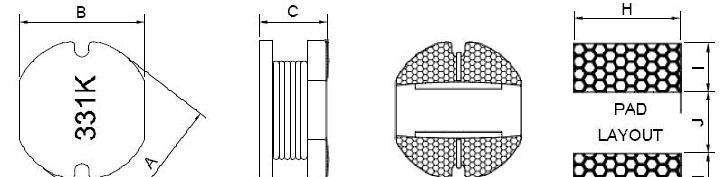

信息内容：应用范围:滤波 种类:电感线圈 品牌:锦云 型号:SMD 封装形式:贴片电感 绕线形式:多层平绕式 导磁体性质:铁氧体磁芯 磁芯形状:工字形 工作频率:中频 安装方式:贴片式 骨架材料:磁芯 品质因数Q:45 电感量:0.018（mH） 额定电流:1000（mA） 分布电容:0.025（F）产品介绍 锦云SMD大电流系列，贴片功率绕线电感器，采用开放式开磁路构造设计，直接线端之构造，具有体积小、厚度薄、容易表面贴装，具有高功率、高磁饱和性、高品质、高能量存储、耐大电流、低电阻、低漏磁特点。同时具有良好的焊锡性及耐热性。产品包装符合EIA-481标准，适用于SMT自动贴片。锦云SMD系列的平底表面设计，可确保稳固的安装，具有优异的端面强度，良好的焊锡性，及耐热度。此系列电感具有低磁漏，低直流电阻，耐大电流等特点，而广泛应用于高精度的工业设备中，如电视游乐器、可携式游戏设备、电脑周边设备、小型通信机器、直流转换器、桌上型电脑、伺服器、显示卡、个人导航系统、录放影机、OA仪器、液晶电视、小型通信机器、直流转换器。轴包装，易用自动化装配。锦云SMD大电流系列贴片线绕功率电感器，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。联系我们与您...
供应 工字 工字形 工字型电感器

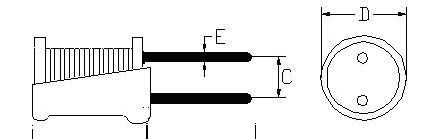

信息内容：应用范围:滤波 种类:固定电感 品牌:工字电感 型号:LGB 封装形式:插件电感 绕线形式:多层平绕式 导磁体性质:铁氧体磁芯 磁芯形状:工字形 工作频率:低频 安装方式:立式 骨架材料:磁芯 品质因数Q:62.1 电感量:0.001-350（mH） 额定电流:20-6000（mA） 分布电容:0.021（F） 产品介绍 锦云电感LGB系列电感器又称为：扼流圈、阻流线圈、差模电感器,是用来限制交流电通过的线圈，分高频阻流圈和低频阻流圈。采用开磁路构造设计，有结构性佳、体积小、高Q值、低成本等特点，适用于笔记型计算机、喷墨打印机、复印机、显示监视器、手机、宽带调制解调器、游戏机、彩色电视、录放机、摄影机、微波炉、照明设备、汽车电子产品等。 锦云电感LGB系列电感器规格齐全，具有质量因素好，自共振频率高，可获得较大的感应电流，漏磁小等优点。用PVC或UL热缩套管保护，有立式和卧式结构可共选择。 锦云电感LGB系列电感器，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。若需特殊规格型式，请与锦云电感业务联系。 LGB工字型电感器 图示和尺寸：（单位mm） dzsc/18/2540/18254089.jpg P/N料号A(MAX)B(MIN)C(MAX)D(MAX)E(MAX)04068.010.02.0±0...
